가정용 보조 전원(세탁기, 냉장고, 에어컨 등), 셋톱 박스, LCD/ LED 모니터 및 범용 전원 등 SMPS 어플리케이션을 위한 새로운 5세대 PWM 컨트롤러-준공진 플라이백 컨트롤러와 CoolSET™을 확인하세요! 기술노트와 데모 어플리케이션 노트를 다운로드 받으시면, 추첨을 통해 푸짐한 경품을 드립니다!

5세대 PWM 컨트롤러

준공진 플라이백 컨트롤러와 CoolSET™

제품의 특징 제품의 이점
  • 애벌랜치(avalanche)기능이 있는 700V 및 800V 수퍼정션 MOSFET 통합
  • 입력 OVP, 브라운 인/아웃, GND로의 핀 단락, 히스터리시스를 사용한 OTP 등 포괄적인 보호 기능
  • 혁신적인 준공진 스위칭 방식을 채택함으로써 다양한 라인 입력 조건으로 주파수 확산 최소화
  • 최신 CoolMOS™ P7 제품군과 준공진 스위칭 방식을 사용해서 높은 효율 달성
  • 자동 재시작 복구 기능으로 시스템 가동 중단 최소화
  • 포괄적인 보호 기능을 제공하여 시스템 견고성 향상
  • 캐스코드 구성을 적용하여 빠른 스타트업

5QR0680AZ_42W1 5QR2270AZ_24W1 5QR2280AZ_24W1
5QR4770AG_15W1 5QR4770AZ_16W1 5QR4780AZ_16W1
보드 설명
이 6가지 데모 보드는 오프라인 SMPS 애플리케이션을 위해 광범위한 입력 범위에서 작동한다. 이 들은 DIP-7패키지로 제공되는 새로운 PWM 준 공진 플라이백 CoolSET™ 과 700V / 800V 통합 MOSFET을 특징으로 한다.
특징 요약
- 이중 출력을 갖는 절연 플라이백 토폴로지
- 85~300Vac의 광범위한 입력
어플리케이션
- 오프라인 SMPS
- 어댑터
- 셋톱박스, 공기 청정기 및 TV 전원
- 에어컨, 냉장고, 서버, PC 전원 및 오디오 용 보조 전원 공급 장치
보드명 출력범위 어플리케이션 노트

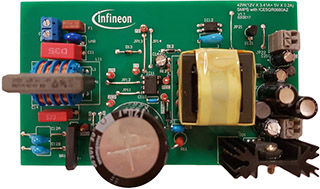

DEMO_5QR0680AZ_42W1(800V) Output #1: 12V/3.41A
Output #2: 5V/0.2A

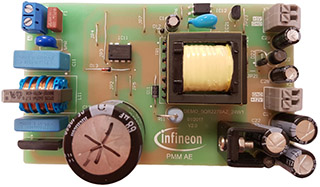

DEMO_5QR2270AZ_24W1(700V) Output #1: 12V/1.92A
Output #2: 5V/0.2A

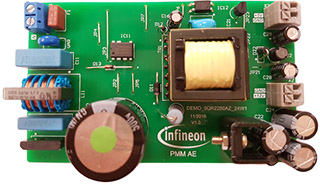

DEMO_5QR2280AZ_24W1(800V) Output #1: 12V/1.92A
Output #2: 5V/0.2A

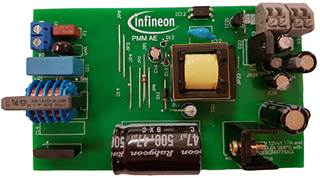

DEMO_5QR4770AG_15W1(700V) Output #1: 12V/1.16A
Output #2: 5V/0.2A

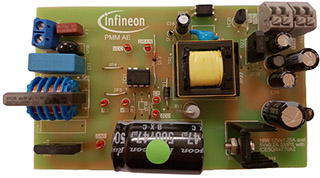

DEMO_5QR4770AZ_16W1(700V) Output #1: 12V/1.25A
Output #2: 5V/0.2A

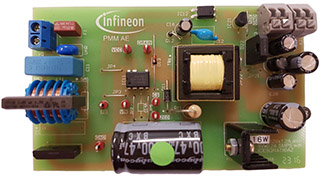

DEMO_5QR4780AZ_16W1(800V) Output #1: 12V/1.25A
Output #2: 5V/0.2A
