전력 관리 IC(PMIC)는 휴대폰, 태블릿, 자동차 ECU 등의 시스템 내에서 전력을 관리 또는 변환하는 데 사용되는 부품으로 사양을 검증하기 위해서는 다양한 테스트를 필요로 합니다. 어떠한 기준으로 테스트를 해야하고, 어떠한 하드웨어를 선택하여 완벽한 PXI 시스템을 구축하는지 기술문서를 통해 확인 하세요.

PMIC를 테스트하기 위한 조건

PMIC는 디바이스의 전원 공급장치 또는 배터리와 복잡한 전자기기 간의 중요한 인터페이스입니다. 그 중 DC-DC 전력 컨버터는 한 전압 레벨에서 다른 전압 레벨로 직류 소스를 상승 변환 또는 하강 변환하기 위한 것으로 전압 정확도, 효율, 라인/ 부하 조절, 과도 응답을 측정해야 합니다.

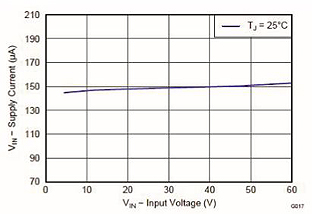

2가지 전류 측정으로 전류 소비 테스트

수신 배터리 피드 전압을 모델링하는 전압을 공급할 때, DC-DC 컨버터에 의해 공급되는 전류(디바이스의 차단 (shutdown) 전류와 정동작 (quiescent) 전류를 주의 깊게 살펴보아야 합니다. NI PXI-4139 정밀 소스 측정 유닛은 칩에 대한 입력 전압을 공급하는 동시에 연결되어 있는 동안 칩에서 공급하는 전류를 측정할 수 있습니다. PXI-4139는 1 µA 범위에서 100 fA의 전류 측정 분해능으로 정동작 전류와 나노암페어의 누출 전류를 측정 할 수 있습니다.

DC 범위와 정확도 테스트

테스트 시스템을 구축할 때 DC-DC 컨버터의 전압 정확도 측정해야 합니다. 다운스트림 구성 요소로 전달되는 전압을 최대한 정확하게 측정할 필요가 있습니다.전압 정확도 측정에는 범위 테스트도 포함이 됩니다. 테스트 시스템을 설계할 때에는 부하 전류를 전달하지 않는 리드에서 DC-DC 컨버터 출력의 전압 측정을 수행해야 하는데, 부하 전류가 측정 리드를 통해 흐르는 경우 많은 밀리볼트가 생성되어 측정이 무의미해질 수 있기 때문입니다.

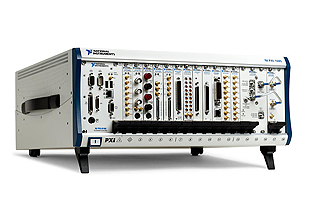

PXI 폼 팩터를 이용하여 DC-DC 컨버터 테스트

DC-DC 컨버터 테스트 시 테스트 엔지니어에게 주로 필요한 하드웨어의 일부 예로는 RF 및 혼합 신호 기능을 수행할 수 있는 PXI 모듈, 타이밍 분석 및 인터페이스를 위한 고속 디지털 I/O, 폐루프 제어 및 프로토콜 인식 테스트를 위한 FPGA 기반 I/O 등이 있습니다. NI 하드웨어 및 소프트웨어을 결합하면 정확하고 반복적인 타이밍을 지원하는 PXI 테스트 시스템 자동화를 구현할 수 있습니다. PXI 폼 팩터는 테스트 시스템을 확장할 수 있는 능력을 제공합니다.

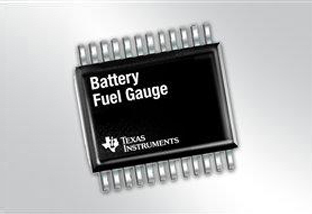

Texas Instruments, NI 하드웨어 및 소프트웨어로 펌웨어 테스트 플랫폼의 스루풋, 커버리지 및 안정성 개선

Texas Instrument는 시퀀스를 기록하는 멀티티어 솔루션을 개발하였는데, 기본 프로그래밍 언어와시퀀서로 LabVIEW와 NI TestStand를 사용하여, 특정 하드웨어 또는 소프트웨어 플랫폼에 종속성을 갖지 않도록 하드웨어 및 소프트웨어 추상화 레이어를 정의했습니다. 그 결과 시간이 많이 소요되는 수동 테스트 프로세스를 고도로 자동화된 테스트 사이클로 변경할 수 있었으며, 회귀 테스트 시간을 단축하는 동안 신뢰성, 반복성, 유지보수성을 개선할 수 있습니다.
