절연형 DC/DC  컨버터 설계를 간소화, 최대 15W까지 출력 지원

리니어 테크놀로지는 절연형 DC/DC 컨버터 설계를 간소화하는 고전압 모놀리식 플라이백 레귤레이터 신제품을 출시한다.

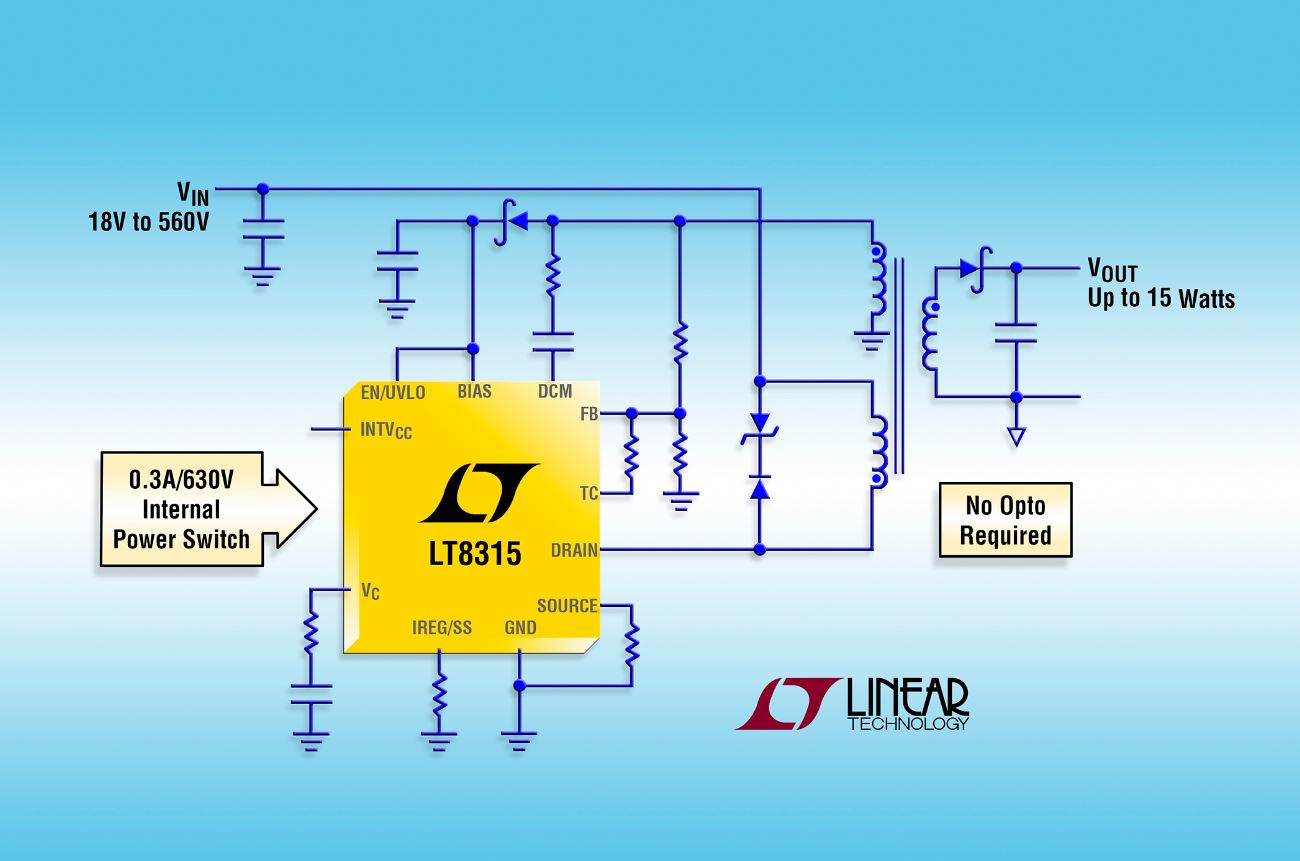

신제품은 전원 변압기 상의 1차측 보조 권선에 반사된 절연 출력 전압을 샘플링하기 때문에, 컨버터 설계를 간소화할 수 있다. 신제품 LT8315는 18V~560V 입력 전압 범위에서 동작하며, 0.30A/630V 통합 전력 스위치를 내장하여 최대 15W의 출력 전력을 제공하기 때문에 전기자동차(EV)와 배터리 스택, 오프라인, 자동차, 산업, 의료용 애플리케이션에 적합하다.



LT8315는 가변 주파수 전류 모드 제어 스위칭 원리인 의사공진 바운더리 모드(quasi-resonant boundary mode)로 동작해 부하 및 라인 레귤레이션을 ±1% 이내로 향상시킨다. 바운더리 모드는 동급의 연속전류모드 설계에 비해 더 작은 변압기를 사용할 수 있게 해준다. LT8315는 집적도가 높을 뿐 아니라 리플이 낮은 버스트 모드 동작을 활용해 부품 수가 적게 들며, 절연형 전원 공급을 위한 고효율 애플리케이션 솔루션을 제공한다.

이 외에 출력 단락회로 보호 기능, 70µA 무부하 동작 대기 전류, 정확한 인에이블 및 히스테리시스가 내장된 저전압 록아웃(undervoltage lockout, UVLO), 그리고 출력 다이오드 온도 보상 기능을 지원한다.

LT8315는 고전압 이격거리를 위해 4개의 핀을 제거한 TSSOP-20 패키지로 제공된다. 확장 및 산업용 버전은 –40°C ~ 125°C의 접합온도 범위에서, 자동차용 고온 등급 제품은 –40°C ~ 150°C에서 동작한다.
