NI 사례를 통해 알아보는 SMU로 정밀한 DC 측정값 구하기 - 기간: 2019년 4월 10일(수) ~ 4월 30일(화) - gift : 이벤트에 참여해 주신 분들중 추첨을 통해 푸짐한 경품을 선물로 드립니다! - 투썸플레이스 떠먹는 티라미수 - 20명, 스타벅스 카라멜 마키아또 - 20명, 던킨도너츠 먼치킨 10개팩 - 20명

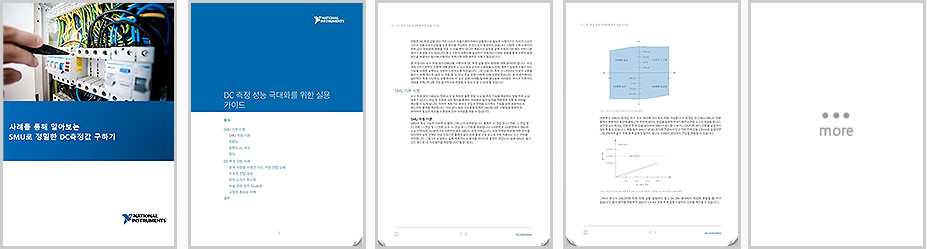

백서 미리보기

본 백서는 소스 측정 장치(SMU)를 사용하여 DC 측정 값을 얻는 방법에 대해 알려드립니다. 우선 계측기의 기본적인 사항에 대해 검토하고, 소스 측정 장치의 사용법을 익히며, 계측기 설정에 도움이 되는 기능을 자세히 살펴보는 것부터 시작할 예정이며, 그런 다음 DC 측정 시 나타나는 다양한 오류를 줄이기 위해 테스트 설정 시 적용 할 수 있는 주요 모범 사례에 대해 살펴보겠습니다.

본 백서에서 일반적인 측정 시나리오 상황에서의 이 같은 모범 사례를 탐색해 봄으로써 여러분은 여기서 다루어진 개념을 언제, 어디에 가장 효과적으로 적용할 수 있는지 알 수 있게 될 것입니다.

SMU 작동 이론

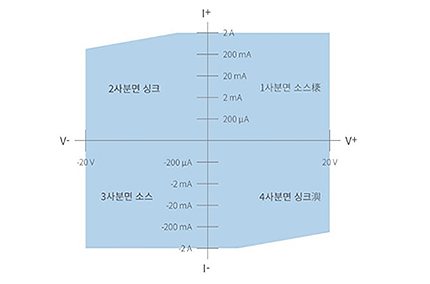

SMU의 핵심 기능은 사분면 상 출력(그림 1)의 유연성입니다. 출력은(+) 전압 및 (+)전류, (-)전압 및 (+)전류, (-)전압 및 (-)전류, 또는 (+)전압 및 (-)전류를 제공합니다. 1사분면과 3사분면에서 SMU는 소싱 전력이며, 2사분면과 4사분면의 경우 SMU는 싱킹 전력입니다. 소싱 전력은 회로에 대한 자극을 의미하며 싱킹 전력은 전압 조정기의 출력과 같은 외부 확설 구성 요소에 의해 적용되는 소산 전력을 의미합니다. 그림 1의 IV범위는 실제 계측기의 IV범위를 약식으로...

DC 측정 모범 사례 : 5가지

첫번째, 원격 저항을 사용한 리드 저항 영향 상쇄

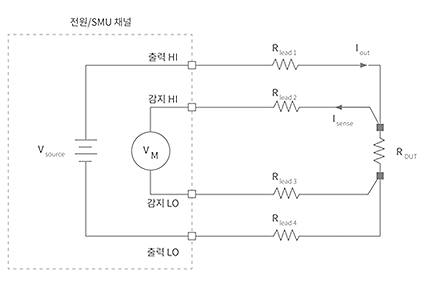

원격 감지는 측정 시 리드 저항으로 인한 영향을 제거하기 위해서 사용하는 방법입니다. 표준 2선식 설정에서 전원 공급을 5V 소스로 설정하면 DUT는 리드 저항으로 인한 전압 전위 강하 때문에 5V보다 약간 낮은 전압을 보이게 됩니다. 예를 들어, 3m 길이의 24AWG동선은 약 0.25Ω의 저항 값을 가지는데 SMU에서 5V와 1A로 소싱하는 경우 해당 전선의 길이 전체에 걸쳐 전압 전위는 0.25V 만큼 강하하게 됩니다. 원격 감지 기능은...

이벤트 참여 (영문 입력) ※ 경품 당첨시 연락 가능한 이메일, 핸드폰 번호를 입력해 주세요.

본 정보는 NI로 전달됩니다.
