[ 기초 ] 아두이노 실습 - 광센서(CDS)를 이용한 LED 켜기

광센서(CDS)를 이용한 LED 켜기

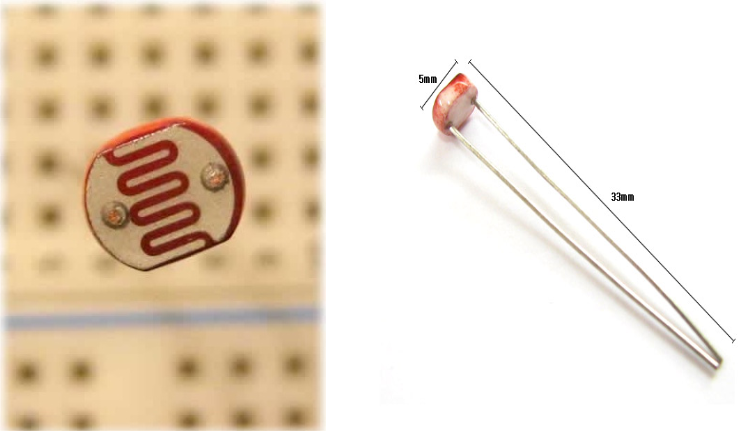

① CDS 소자설명

CDS는 빛의 세기에 따라 저항값이 변하는 센서입니다.

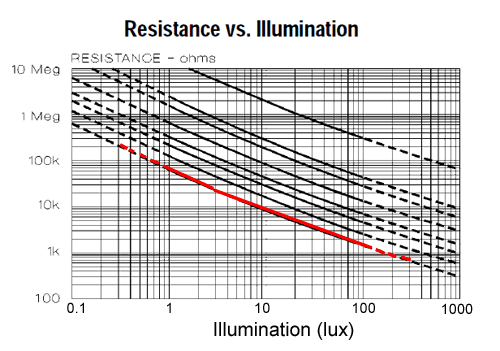

밝기에 따른 저항값의 변화는 아래 그림과 같습니다. 참고로 y-축(저항값)은 로그 스케일입니다.

② 하드웨어 구성

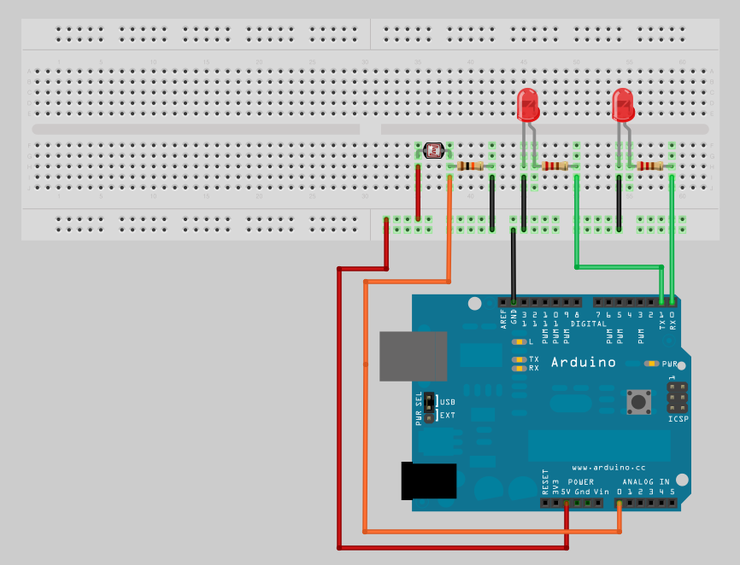

아래 그림 처럼 하드웨어를 구성합니다.

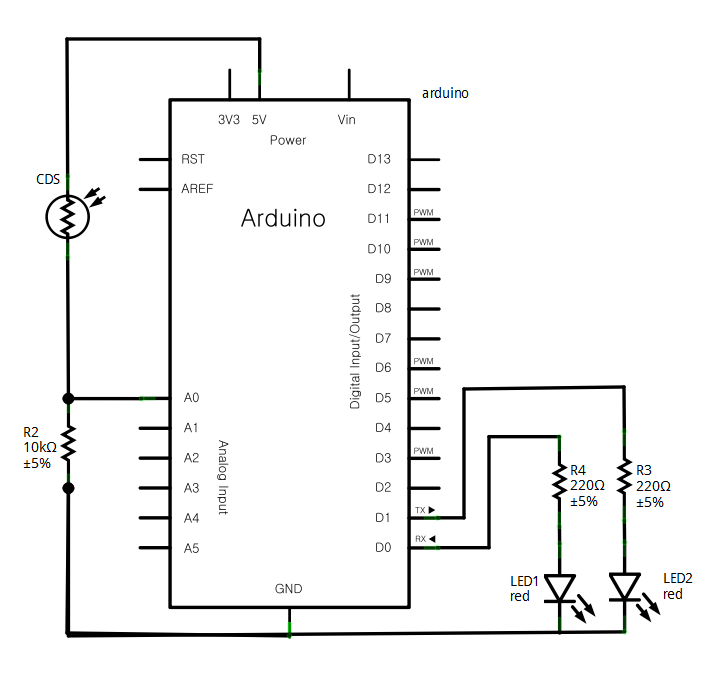

ⓞ 아래의 그림은 논리 회로의 구성입니다.

③ 아두이노 프로그래밍

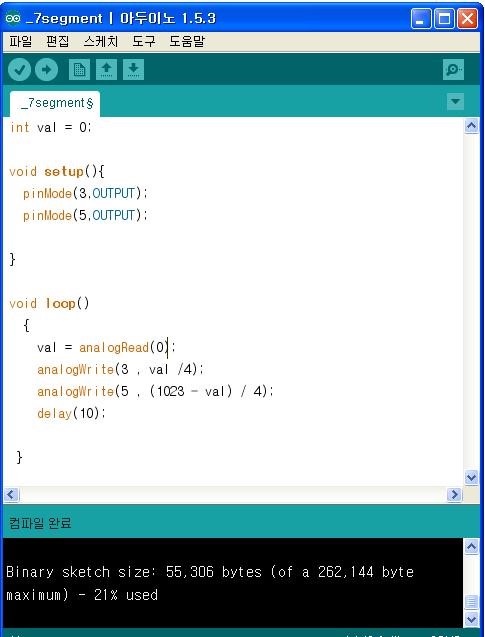

프로그램 로직을 구현합니다.

④ 실물사진

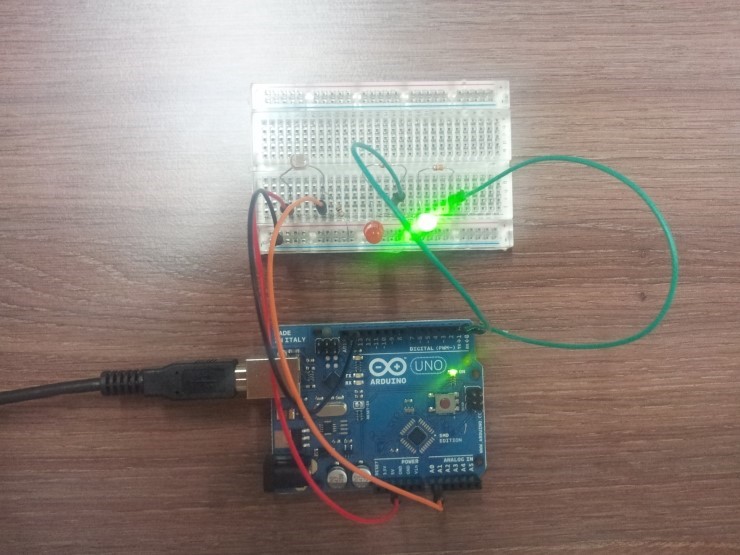

아래 그림은 실제 연동되어서 구동하는 실제 사진입니다. 아래와 같이 보드를 구성하고 결과물을 확인하세요.

int val = 0;

void setup()
{
   pinMode(3,OUTPUT);
   pinMode(5,OUTPUT);
}

void loop()
{
   val = analogRead(0);
   analogWrite(3, val/4);
   analogWrite(5, (1023 - val)/4);
   delay(10);
}
