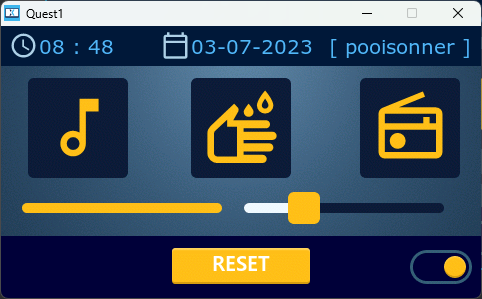

TouchGFX Project

wash screen에서 몇몇 아이콘이 없어서

무료 아이콘으로 대체 했습니다.



버그가 있어 다시 제출합니다.

수정하여 다시 제출합니다. (pooisonner_Quest1_2)

수정하여 다시 제출합니다. (pooisonner_Quest1_3)

수정하여 다시 제출합니다. (pooisonner_Quest1_4) : Circle progess 굵기 및 진행속도 수정

수정하여 다시 제출합니다. (pooisonner_Quest1_5) : main screen icon rounded button 수정

수정하여 다시 제출합니다. (pooisonner_Quest1_6) : washing machine screen에서 100%일때 버튼 블럭킹 수정

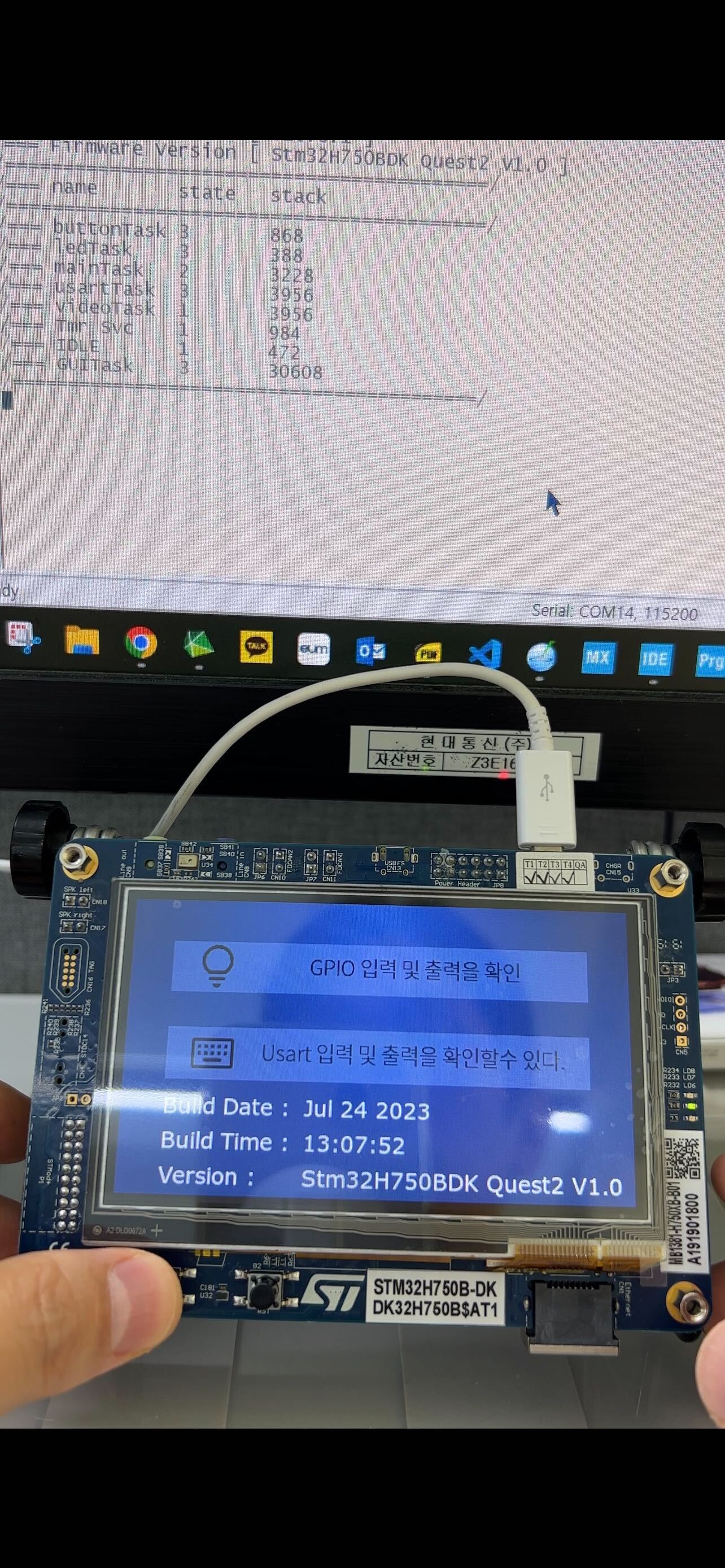

안녕하세요 Quest2 제출합니다.

기능설명 :

1. GPIO :

  1.1 Blue Button 입력 :

    1.1.1 Short button : Green LED Toggle

    1.1.2 Long button : Red LED Toggle

  1.2 GUI 입력 :

    1.2.1 Green LED GUI touch : Green LED Toggle / Green LED ON/OFF GUI 출력

    1.2.2 Red LED GUI touch : Red LED Toggle / Red LED ON/OFF GUI 출력

2. USART :

    GUI에서 Keyboard입력하여 PC로 String 출력

    PC에서 String 입력하여 GUI String 출력

이상입니다.

감사합니다.



1. 제품 : IOT 다기능 스위치

2. 개발 목적 : 인터넷을 활용하여 집내부 기기를 제어할수 있다.

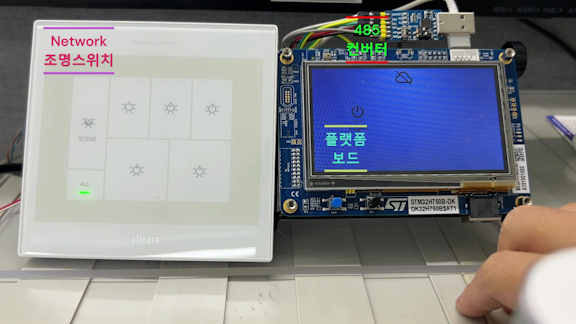

3 플랫폼 보드와 네트웤 조명스위치 RS-485컨버터를 연결
초기화면에서 Ethernet Cable은 연결되지 않았으므로 연결이 끊겼다고 표시하고 있다.

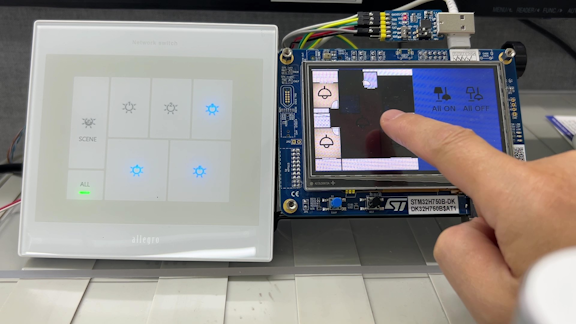

4. 플랫폼 보드에서 조명스위치를 제어할수 있습니다.

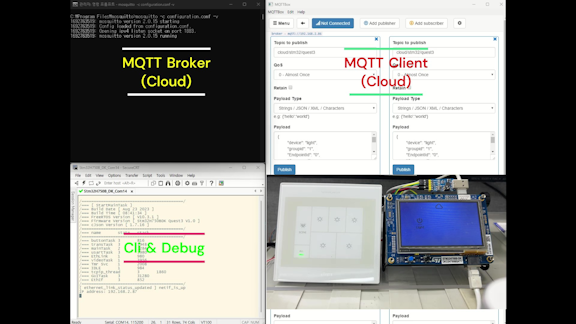

5. 인터넷으로 조명을 제어하기 위한 설명
Mqtt Broker 는 AWS cloud에 만들수도 있으나 Host PC에 Mqtt Broker Server를 설치하여
동작시키고 Mqtt Client는 PC 또는 모바일이 될수 있으며 여기서는  다른 PC에 Mqtt Box 라는
Mqtt Client tool을 설치 하여 접속한다.

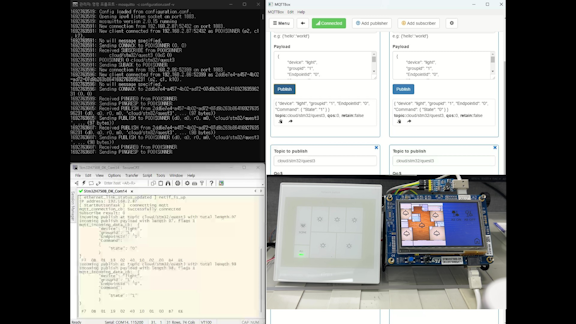

6. 모든 접속이 완료되면 Mqtt Client에서 JSON Format Protocol을 전송하여 플랫폼 보드에 연결된 네트웤 조명스위치
를 제어할수 있습니다.

7. 현재 데모에서 추가해야 할 부분
   7-1 RS-485 Device로 조명스위치만 연동되고 있으나 추가로 여러 Device의 연결이 가능합니다 .
   7-2 MQTT Client의 GUI 개발 PC 또는 모바일App을 개발하여 protocol이 보이지 않게 해야 합니다.

8. 실행 영상
