Quest1 제출합니다.

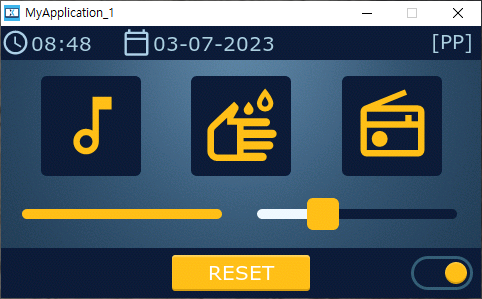

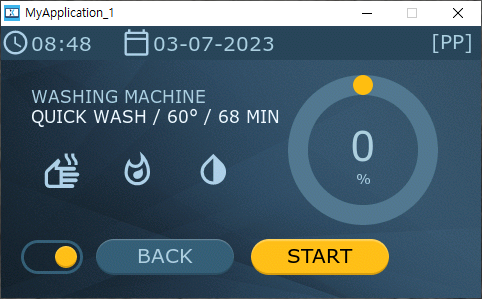

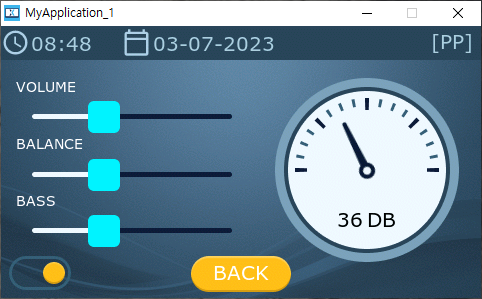

Quest1 실행 결과 및 실행 파일 압축하여 첨부합니다.



Quest2 동작 설명

4가지로 동작을 구현하였습니다.
1. 터치 스크린의 토글버튼을 이용하여 LED On / Off
2. UART을 통해 UI에서 PC로 문자/문자열을 출력
3. 전위차계를 사용하여 게이지 위젯 값을 변경
4. USB function을 통해 터치 스크린을 마우스 패드로 사용하여 PC 마우스 포인터를 이동

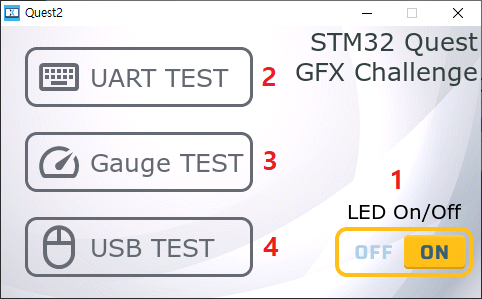

-메인화면

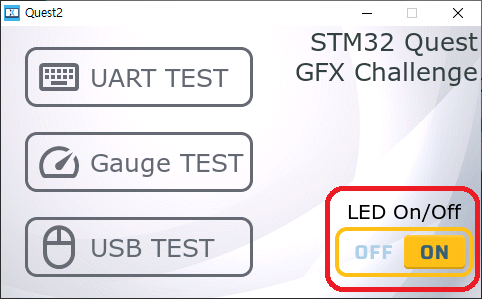

1. 터치 스크린의 토글버튼을 이용하여 LED On / Off
- 메인화면의 오른쪽 하단의 토글버튼을 터치하여 LD7(Green LED)를 On/Off

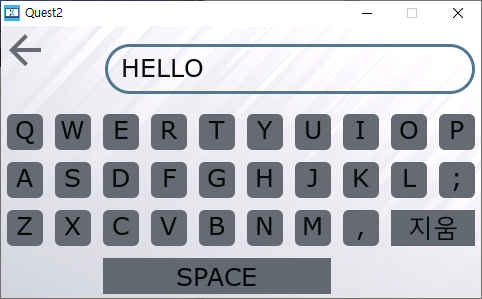

2. UART을 통해 UI에서 PC로 문자/문자열을 출력
- 메인화면의 UART TEST 버튼을 터치하여 UART TEST 화면으로 이동
- 화면의 키보드로 문자열을 입력한 후 입력한 문자가 나타난 버튼을 터치하여 PC로 문자열을 송신(USART3, ST-LINK의 Virtual COM Port 사용)

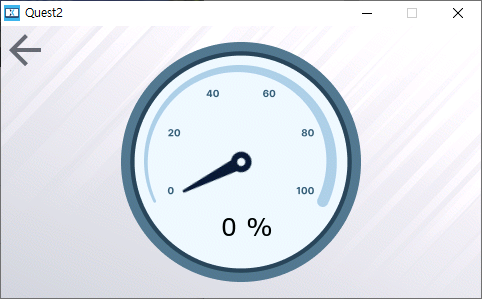

3. 전위차계를 사용하여 게이지 위젯 값을 변경
- 메인화면의 Gauge TEST 버튼을 터치하여 Gauge TEST 화면으로 이동
- 전위차계를 시계/반시계 방향으로 돌려 Gauge 값을 0~100으로 변경(ADC1 IN0 사용)

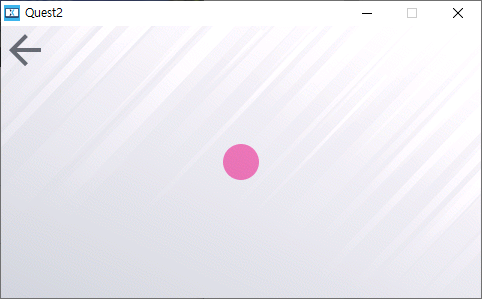

4. USB function을 통해 터치 스크린을 마우스 패드로 사용하여 PC 마우스 포인터를 이동
- 메인화면의 USB TEST 버튼을 터치하여 USB TEST 화면으로 이동
- 화면을 터치한 상태로 이동하면 빨간색 원이 따라 이동하며 PC의 마우스 포인터가 이동(USB OTG FS Device, HID Class 사용)



이상입니다.
