휴대용 공기질 측정기 - 미세먼지, CO2(이산화탄소)

제목 : 휴대용 공기질 측정기 - Quest2 (하드웨어 및 부품 준비하기)



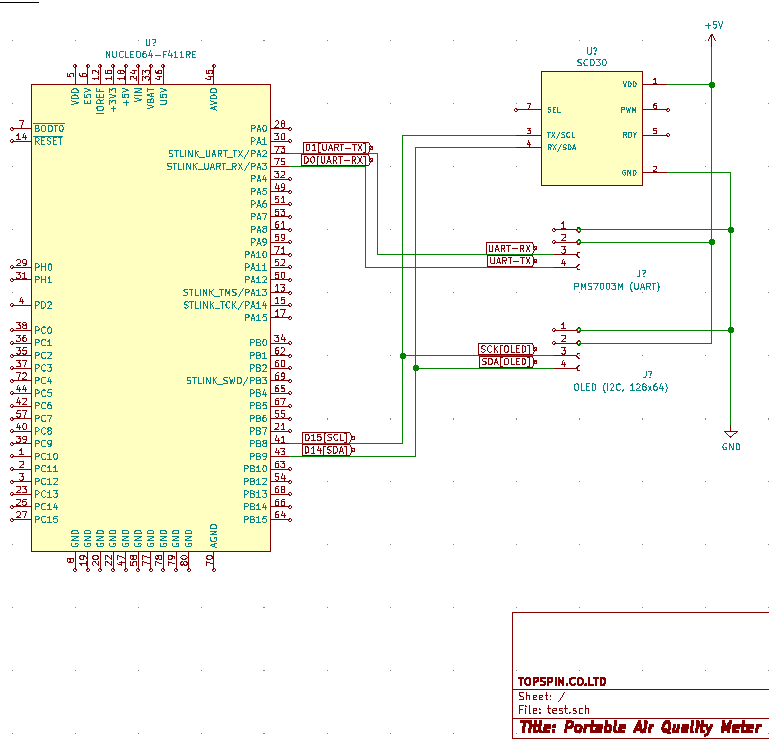

. 사용 부품 목록

제목 : 휴대용 공기질 측정기 - 미세먼지, CO2(이산화탄소)

- 개발 툴 목록 : 아두이노 IDE V1.8.19

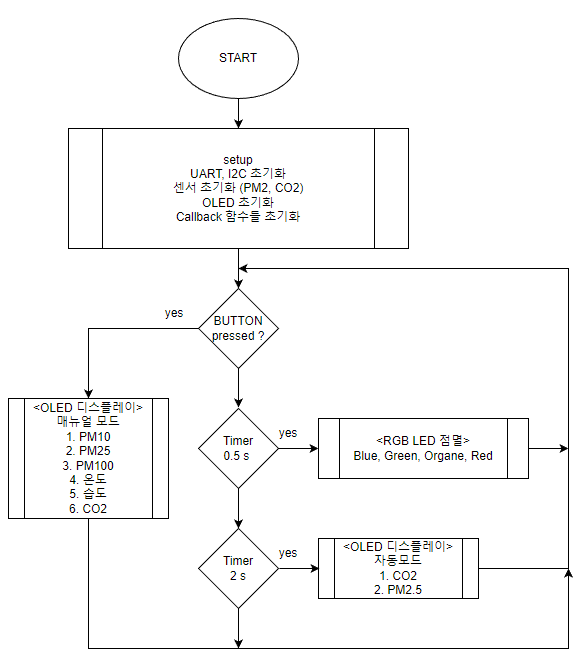

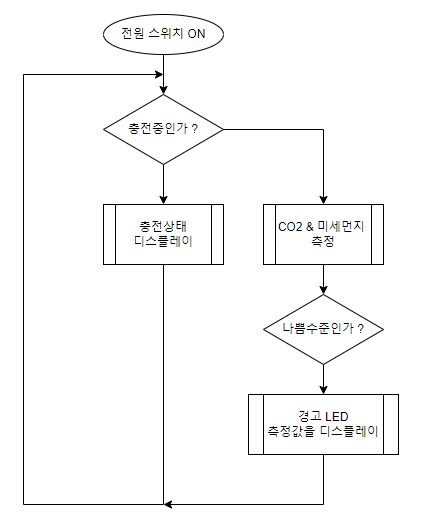

- 소프트웨어 구성도

- 오픈소스 활용 정보 :
  * STM32 : https://github.com/stm32duino/Arduino_Core_STM32

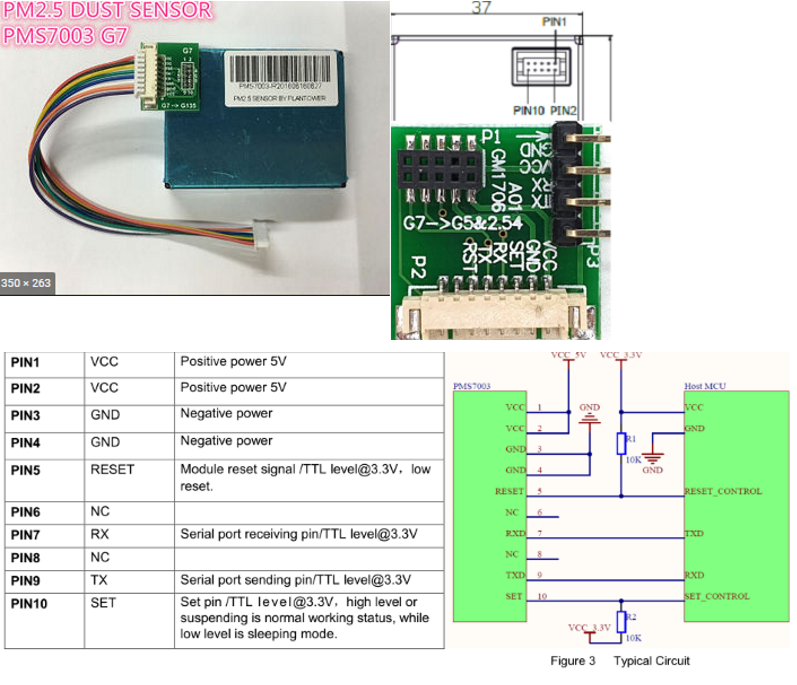

  * PMS 미세먼지 센서 라이브러리 : https://github.com/fu-hsi/pms
  * OLED 라이브러리 : https://github.com/olikraus/u8g2

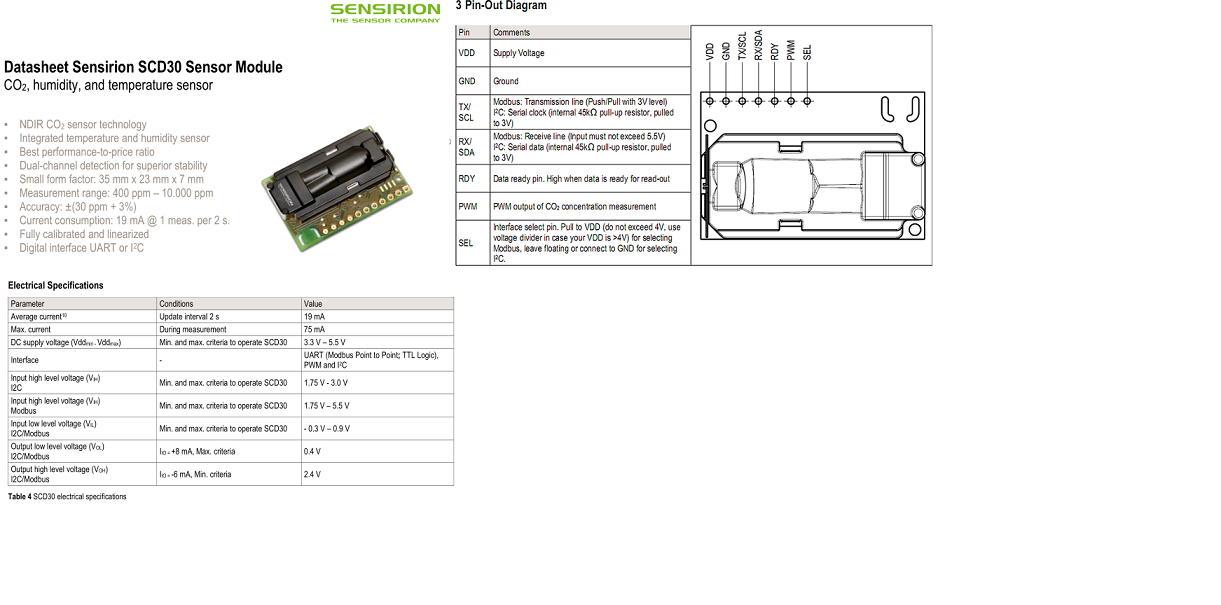

  * SCD 30 CO2 센서 라이브러리 : https://github.com/sparkfun/SparkFun_SCD30_Arduino_Library

- 소스코드 : ZIP 파일 첨부

- 사용 클라우드 및 모바일 앱 정보  : 사용안함



제목 : 휴대용 공기질 측정기

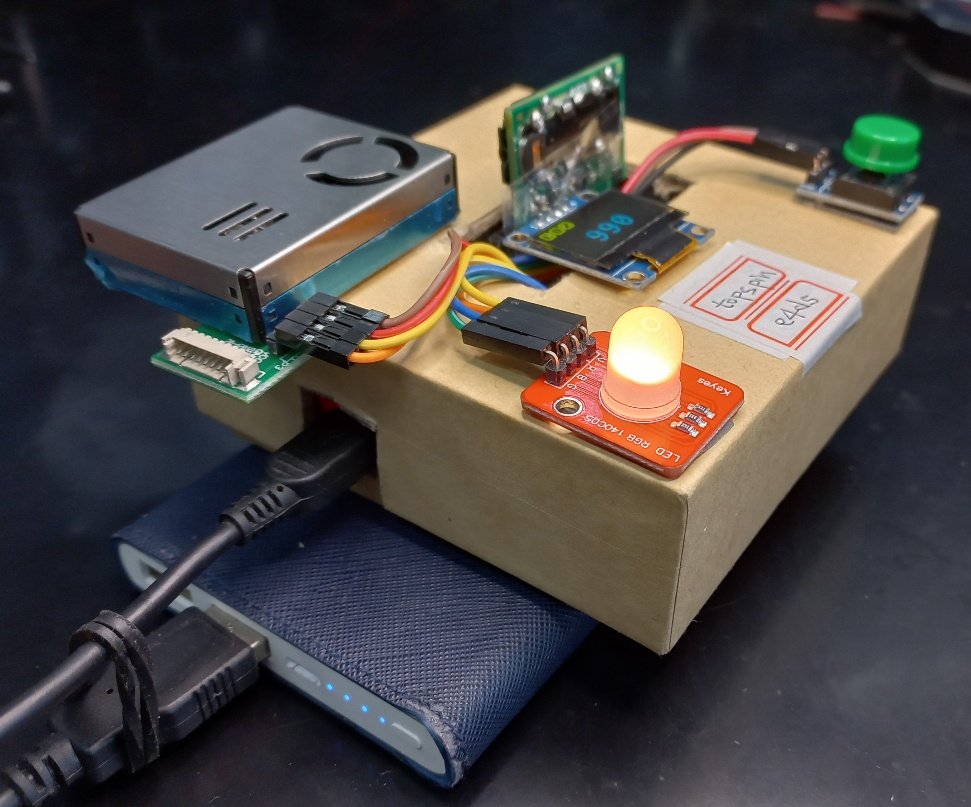

1. 외관 설명

  * 하단에 전원공급용 USB 보조 배터리

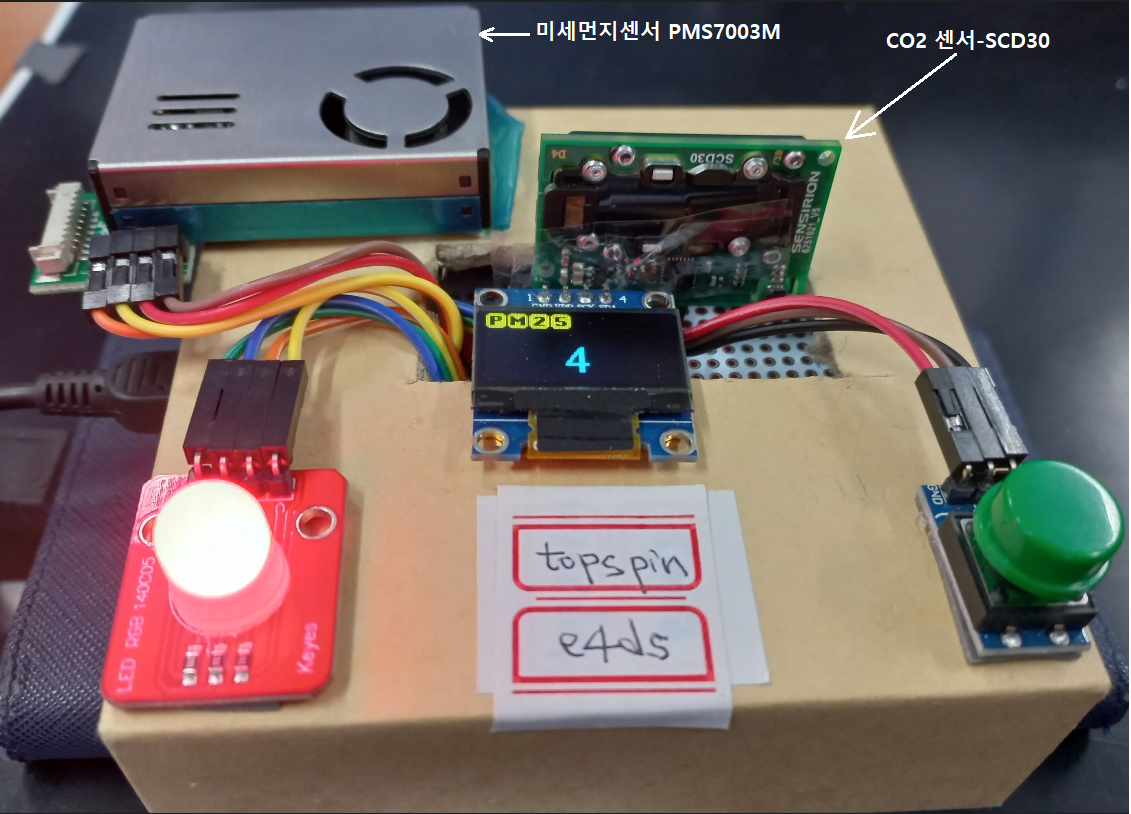

  * 공기질 측정기 본체 : 미세먼지 센서, CO2 센서, 디스플레이용 OLED, 버튼 스위치



2. 동작영상 및 설명

. 전원 인가시 RGB LED 를  R->G->B 순차적으로 점등하고 센서를 초기화한다.

. <기본 센서값> 표시 - 미세먼지 센서의 PM2.5 와 CO2 센서 측정값을 2초 주기로 교대로 표시한다.

. <세부 센서값> 표시 - 버튼을 누를경우 PM1.0-> PM2.5 -> PM10 -> TEMP(온도) -> HU(습도) -> CO2 를 순차적으로 표시하고

                               5초간 버튼 입력이 없으면 기본 센서값을 표시하도록 한다.

. RGB LED 표시 : OLED 화면을 센서값을 안보고도 RGB LED 의 색상으로 현재 실내환기 상태/여부를 판단할 수 있다.

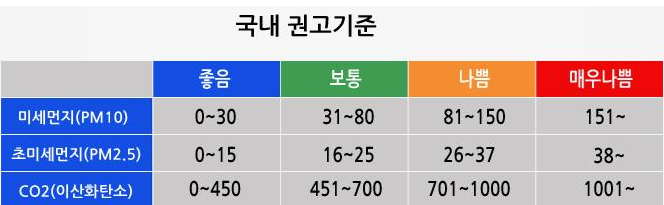

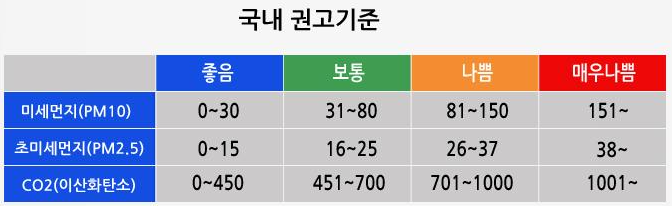

  * 센싱된 값(PM2.5, CO2) 을 국내 권고기준에 따라 좋음(Blue), 보통(Green), 나쁨(Orange), 매우나쁨(Red) 4단계로 RGB LED 에 표시.

  * 센싱된 값(PM2.5, CO2) 의 더 나쁜 기준으로 LED 표시하며 나쁨(Orange) 이상일때 환기할것을 권고한다.

. 영상중 CO2 센서변화를 보기위해 스트로를 사용하여 사람의 입김을 불어넣어 변화량을 본다.

. 영상중 PM2.5 센서변화를 보기위해 인두기 납을 녹여 납연기에 따른 변화량을 본다.
