PICO WIFI RC Car

[기존]

1> 아두이노를 이용한 RC Car 제작 // Arduino (Uno or nano) + Bluetooth  + Android SmartPhone

Car : Arduino + Bluetooth + motordriver + Geared DC-Motor X 2 // 9V Battery 1개로 제어
Controller : Android SmartPhone + AppInventor
★ Andriod SmartPhone의 Bluetooth 를 이용하여 제어할 Car의 Bluetooth 를 검색하여 연결, 자동차를 제어하였음

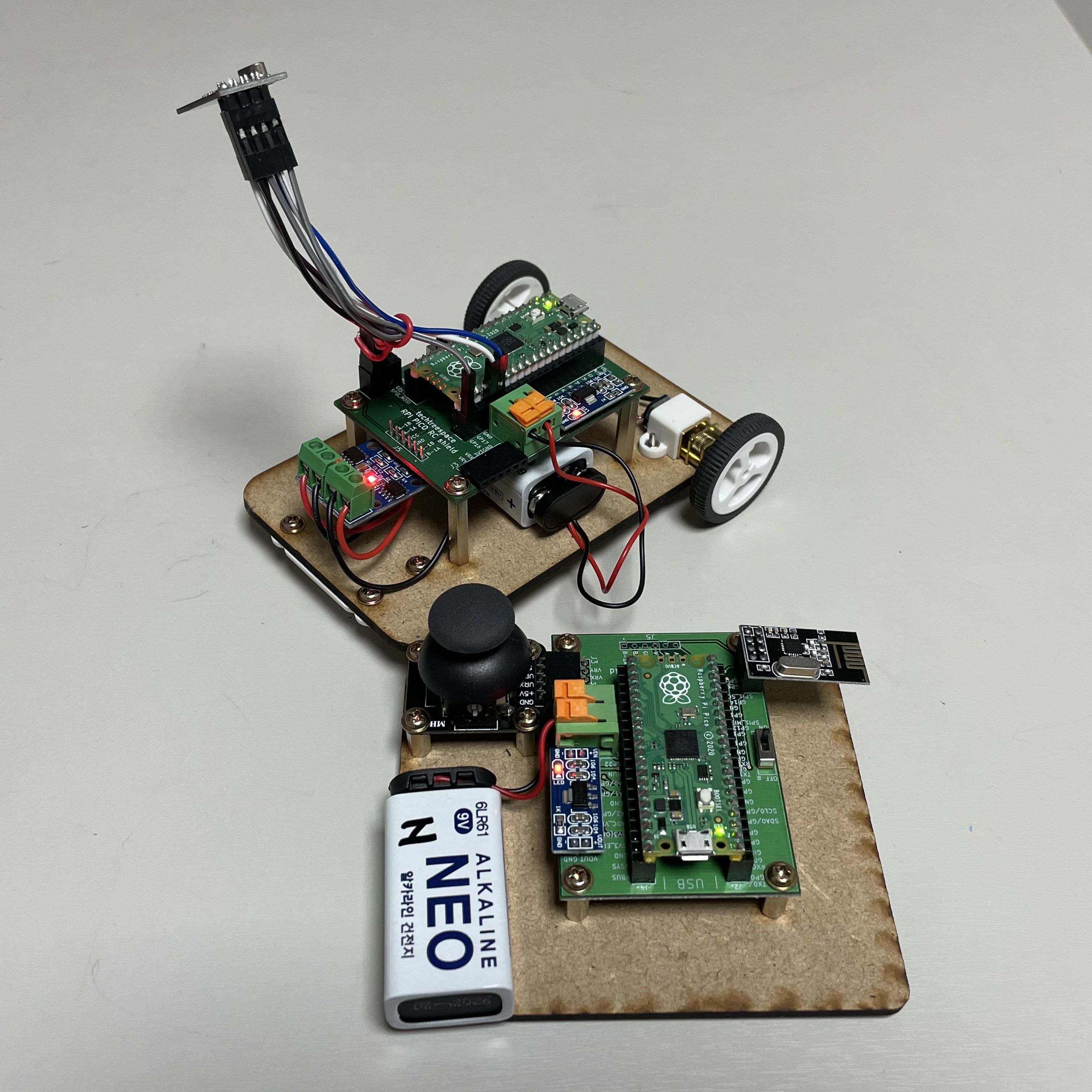

2> PICO 를 이용한 RC Car 제작 // PICO + nRF24L + PICO + nRF24L

Car : PICO + nRF24L + motordriver + Geared DC-Motor X 2 // 9V Battery 1개로 제어
Controller : PICO + nRF24L + joystick // 9V Battery 1개로 제어
★ coding 단계에서 Car 와 Controller의 nRF24L 채널을 맵핑하여 업로드

★ 매우 불편하고 통신 혼선으로 조작이 어려움



[새로운 아이디어]

PICO W를 활용하여 RC Car를 제작 // PICO W + PICO W + SmartPhone + PC

Car : PICO W + motordriver + Geared DC-Motor X 2 // 9V Battery 1개로 제어
Controller : wifi connected
PICO W + joystick // 9V Battery 1개로 제어
SmartPhone
PC
    ★ RC Car 에 Full Function code 업로드

    ★ RC Car 는 wifi 를 이용하여 controller 와 연결 // PICO W or SmartPhone or PC 로 제어 가능

    ★ Cloud 를 통해 RC Car 의 Function을 ON/OFF 제어 및 상태 모니터링이 가능

    ★ Future Mobility Connected Car / Mobility 이해를 위한 코딩/메이킹 교육 플랫폼으로 발전시키고자 함



H/W, S/W :  룬휘

디자인설계, 기구제작 : Alex1004

pico W를 Arduino 플랫폼으로 개발할 수 있도록 환경 구축 했습니다.



1. Arduino

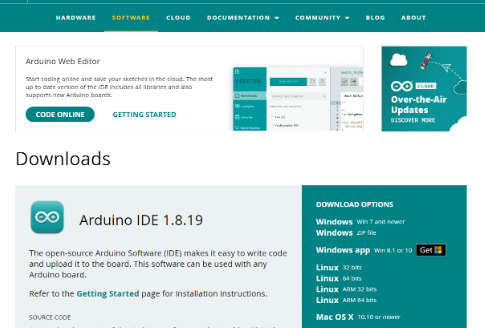

1.1 Arduino IDE 다운로드 및 설치





1.2. PICO W 보드사용을 위한 환경설정

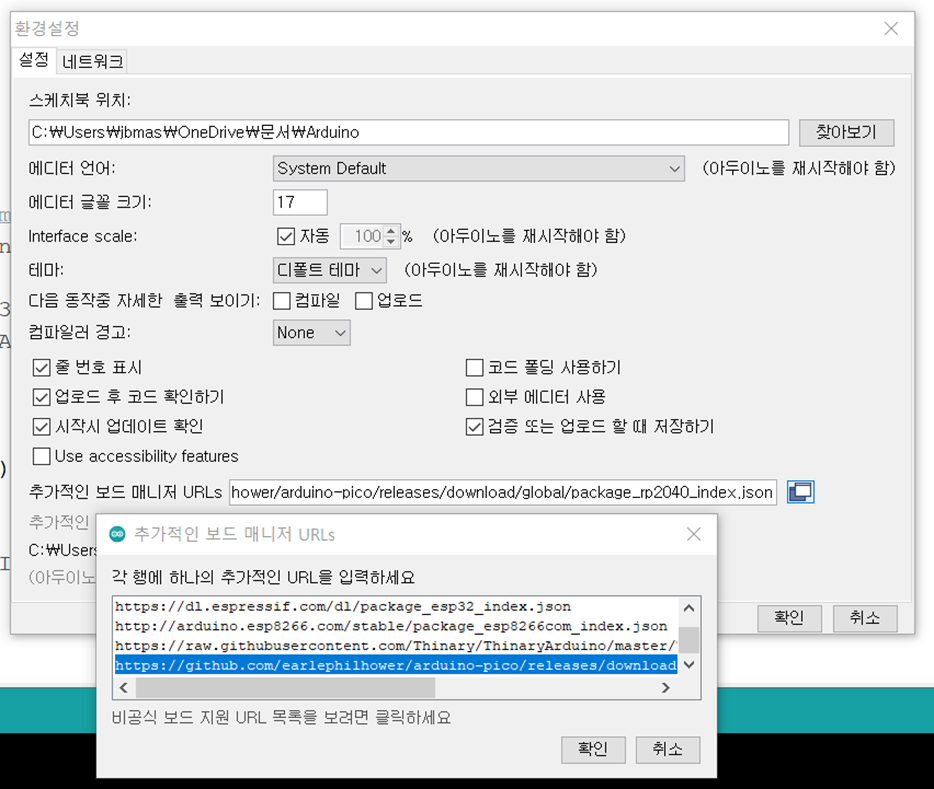

PICO W 보드를 사용하기 위하여 "파일 > 환경설정 > 추가적인 매니저보드 URLs" 에 아래의 URL을 추가

https://github.com/earlephilhower/arduino-pico/releases/download/global/package_rp2040_index.json

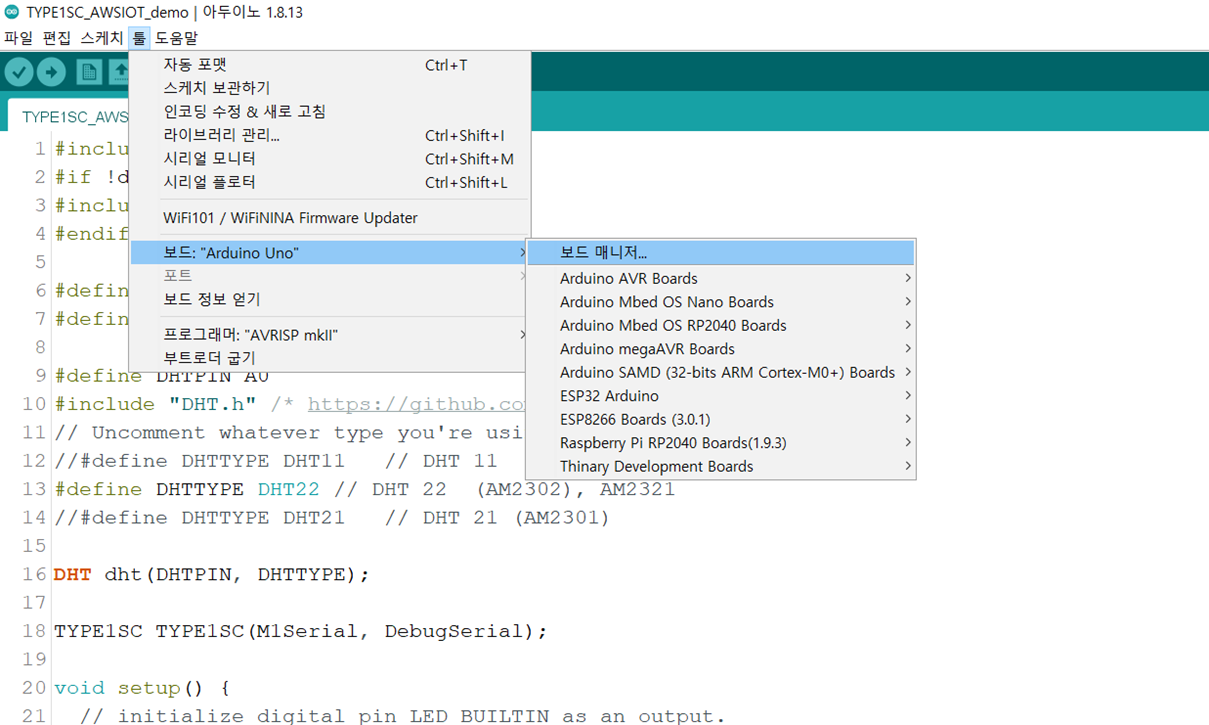

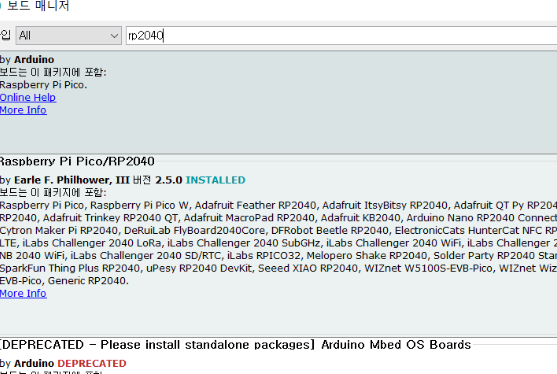

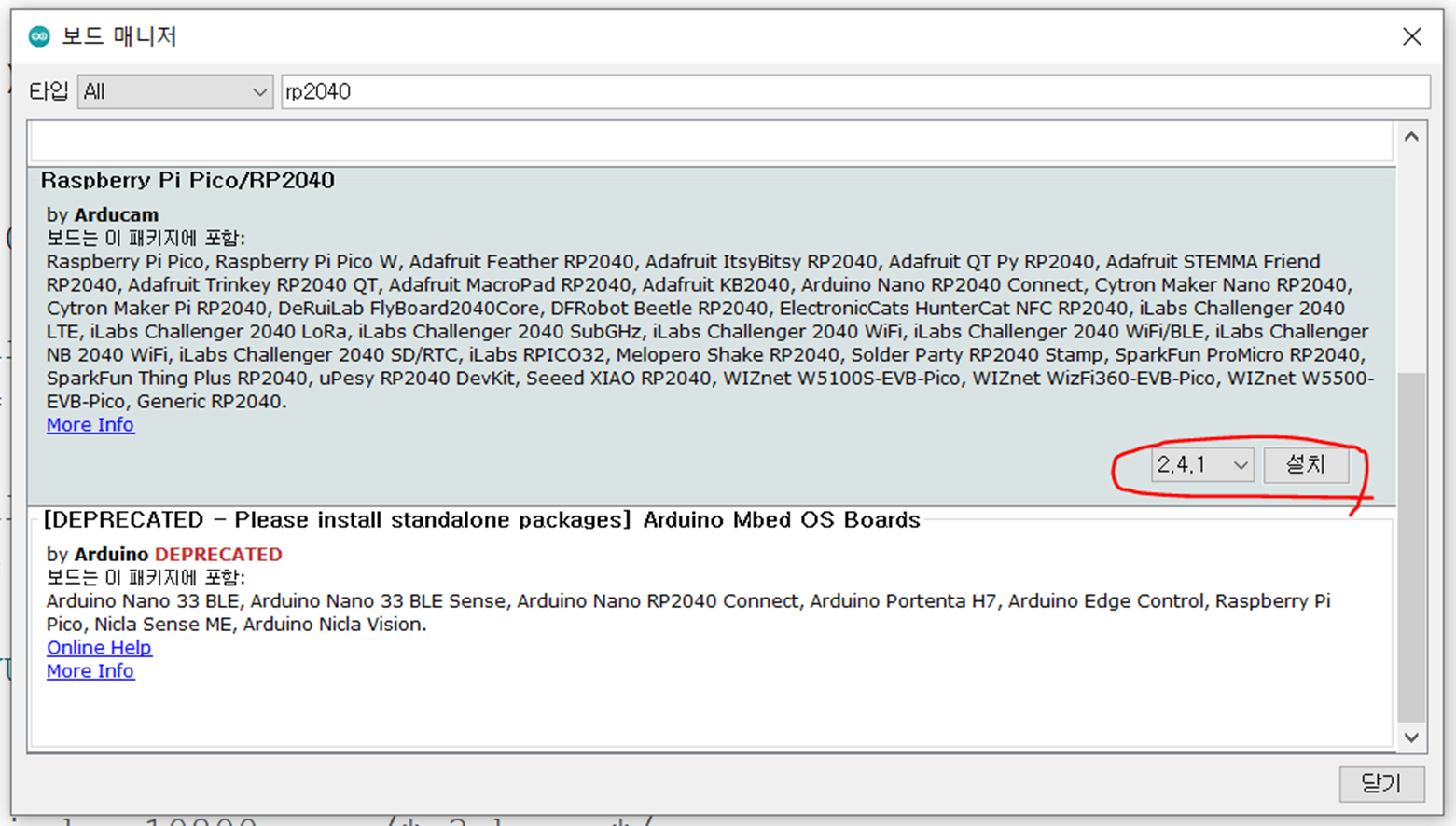

1.3 툴 > 보드 > 보드매니저 에서 RP2040 을 검색하여 Install



1.4. 펌웨어 올리기

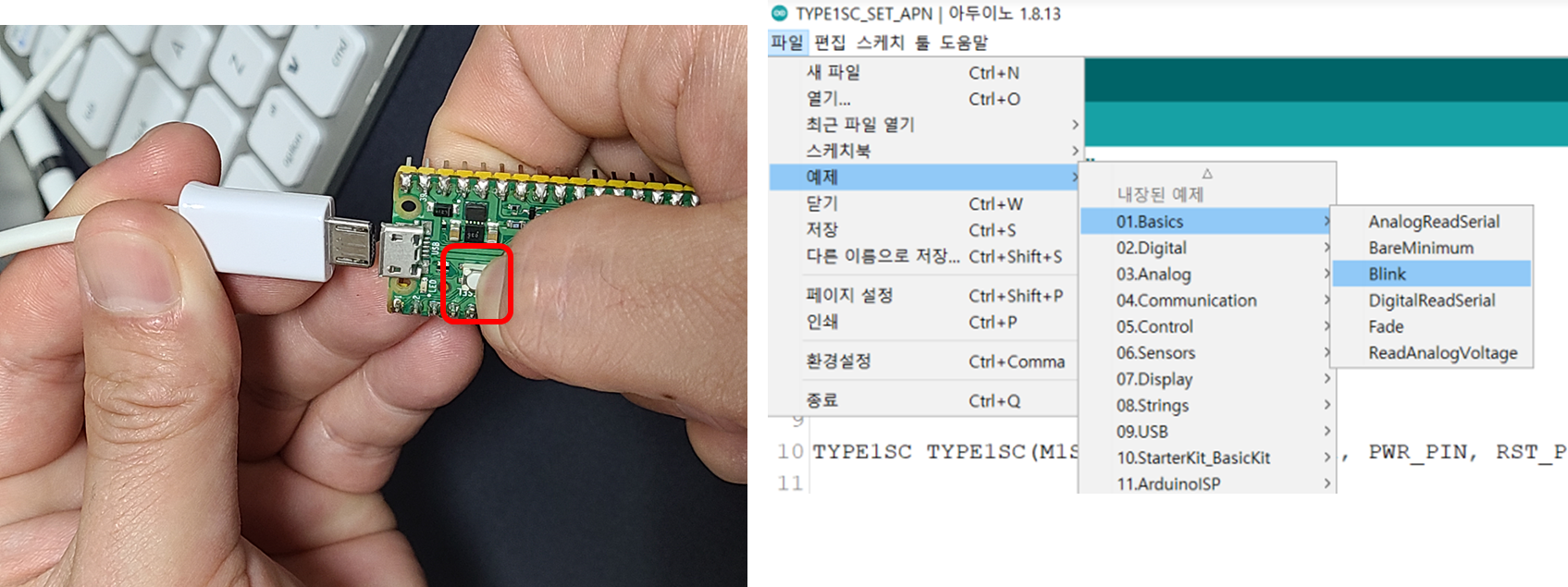

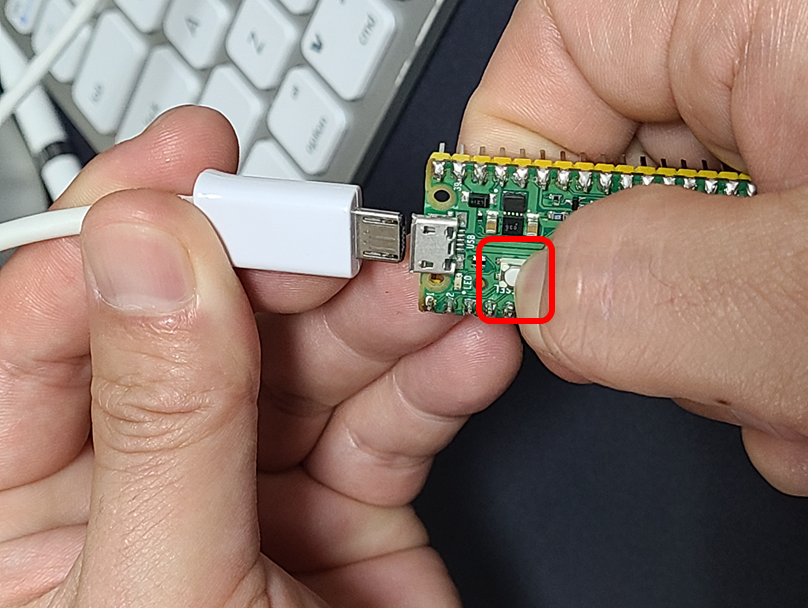

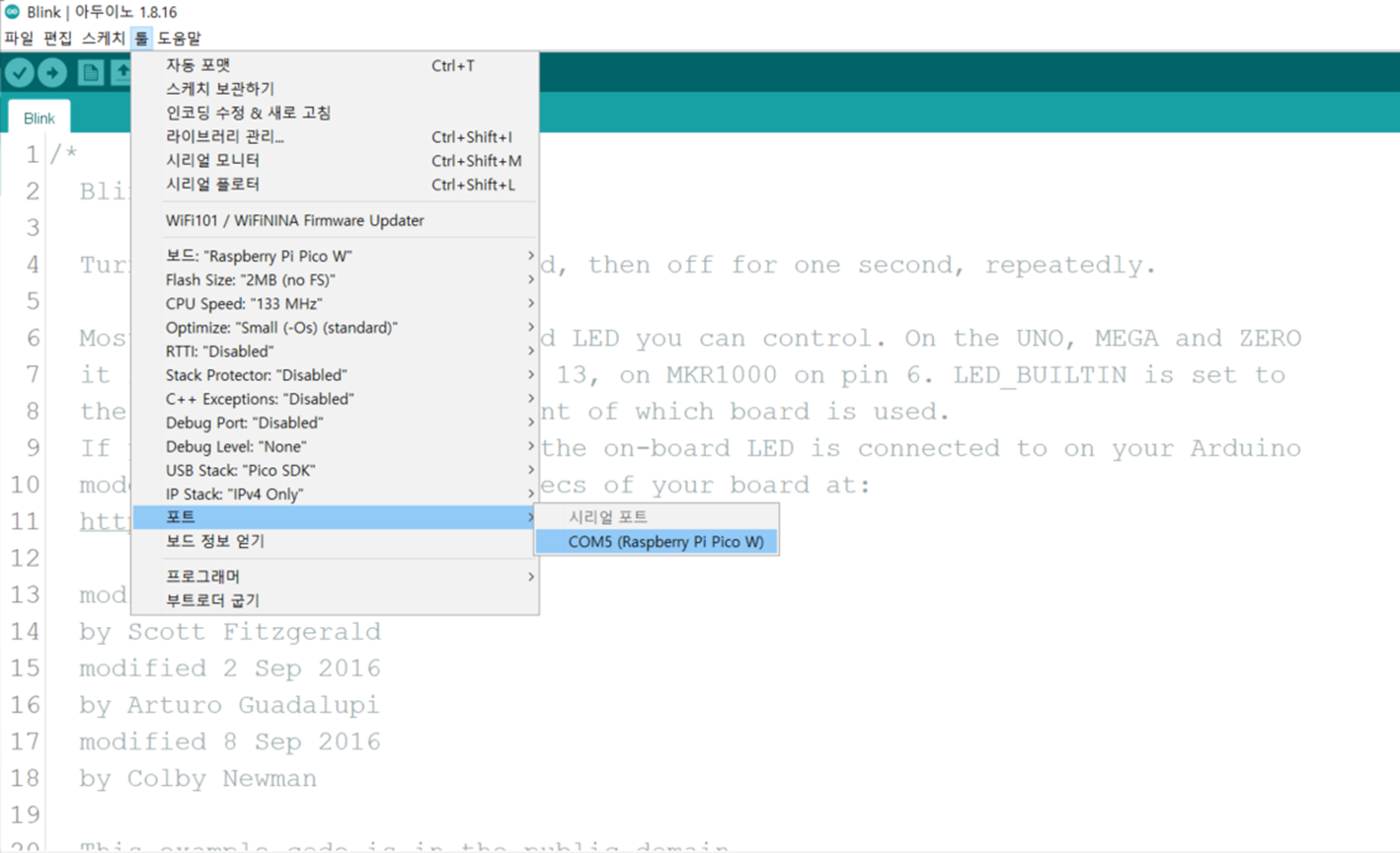

부트 버튼을 누른 상태로 USB 케이블 연결하고, 아두이노 기본 예제인 Blink 를 업로드 하여 확인





2. IoT 클라우드 선택

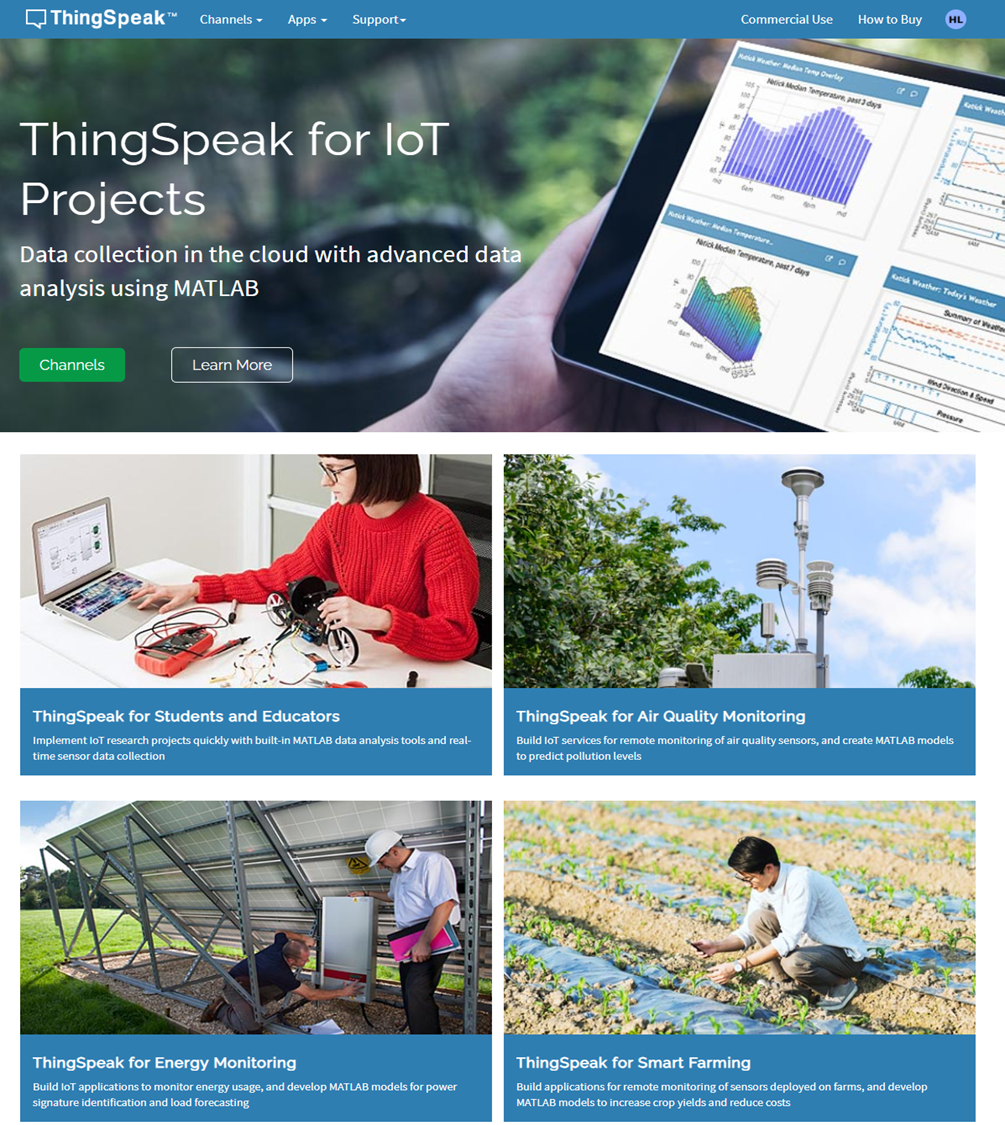

2.1. Thingspeak 선택

기존에 가입했던 계정을 확인하여 로그인,

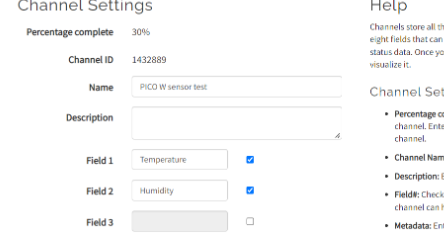

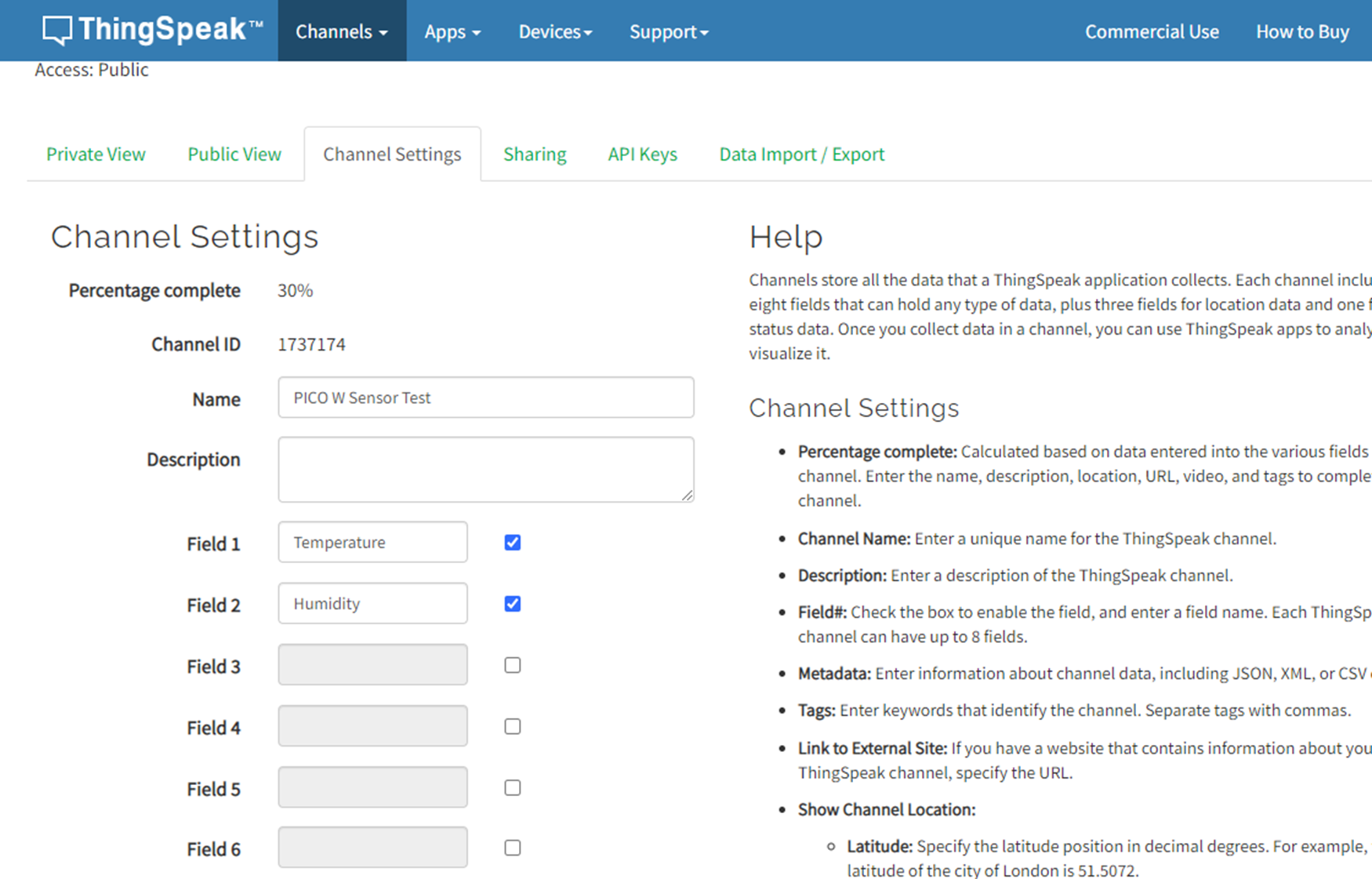

새로운 채널을 열어 writing 테스트를 위한 필드 2개 사용을 체크



2.2. api 연결

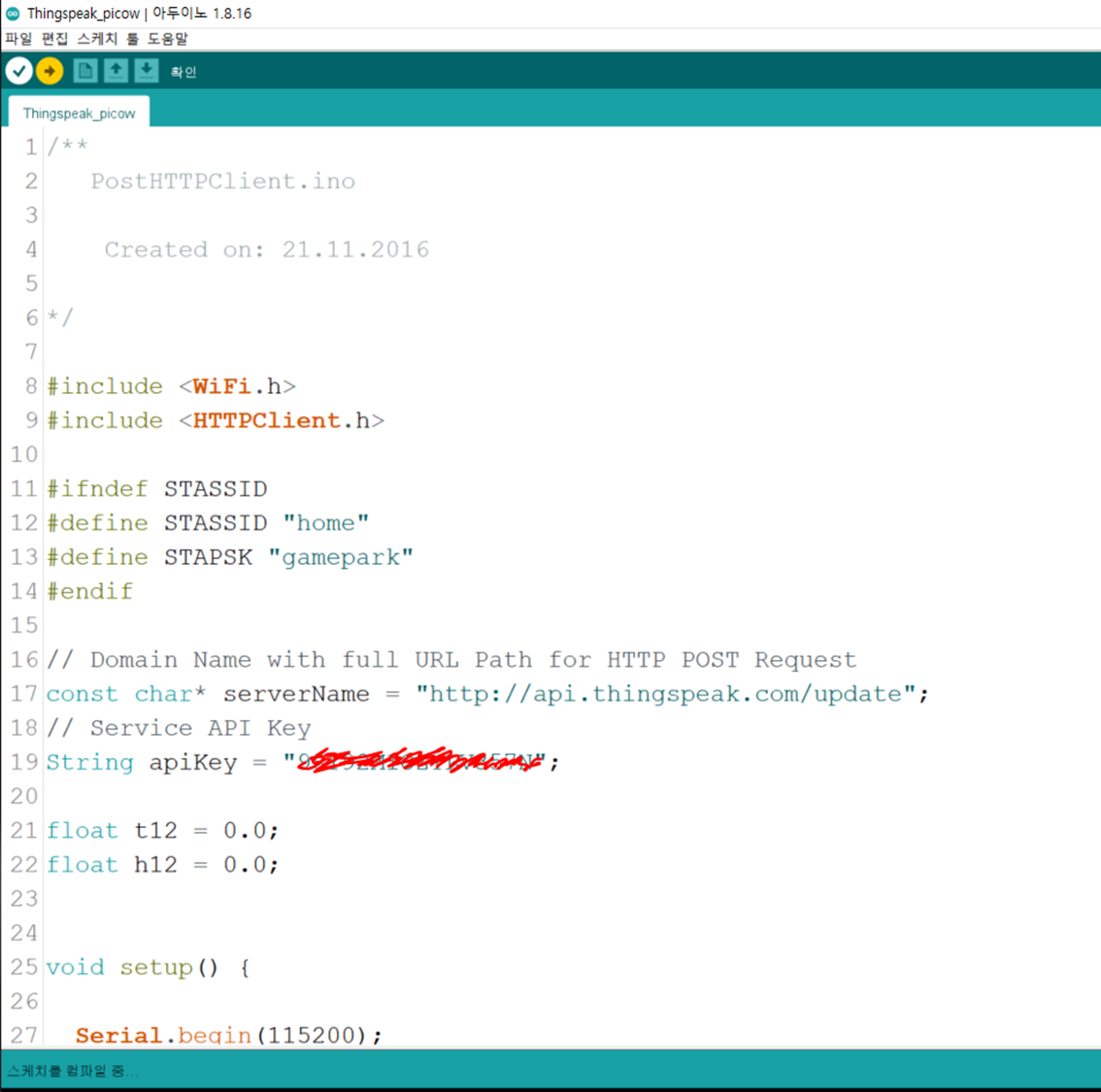

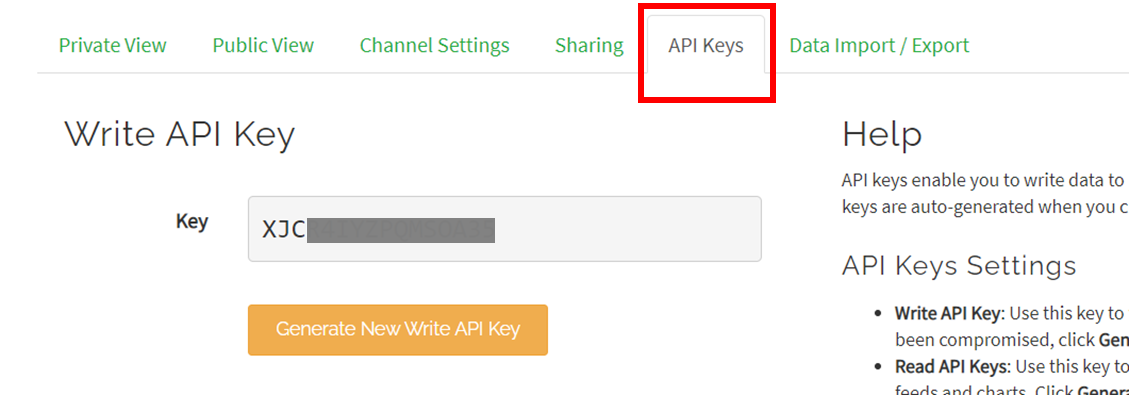

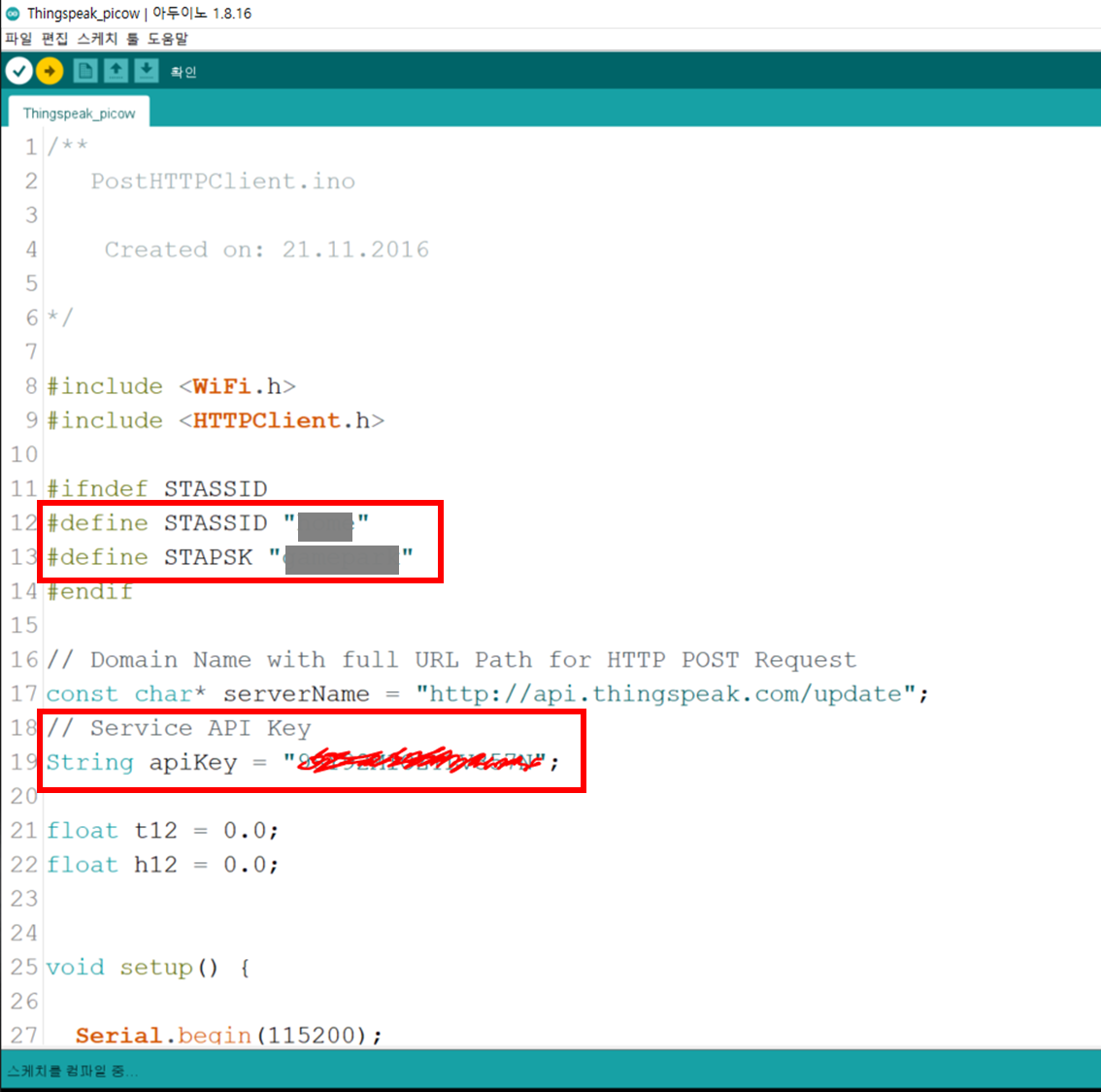

thingspeak 생성 채널의 api wirte key를 arduino의 apikey에 등록하여 업로드



2.3. 클라우드 연결 및 데이터 수신관련 테스트

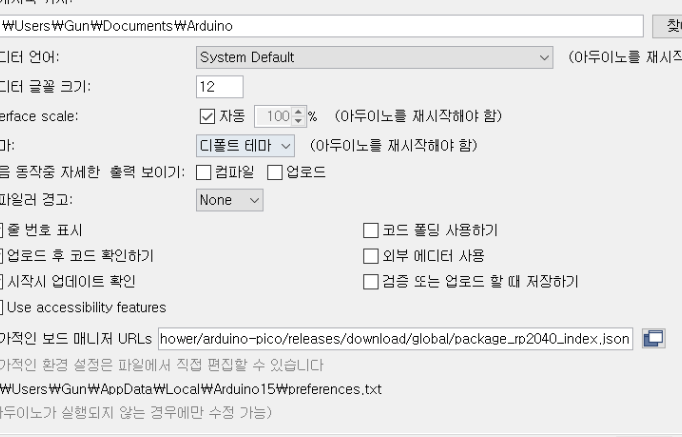

파일 -> 환경설정 -> 추가적인 보드 매니저 URLs ->

아래 URL 추가 -> 확인

https://github.com/earlephilhower/arduino-pico/releases/download/global/package_rp2040_index.json

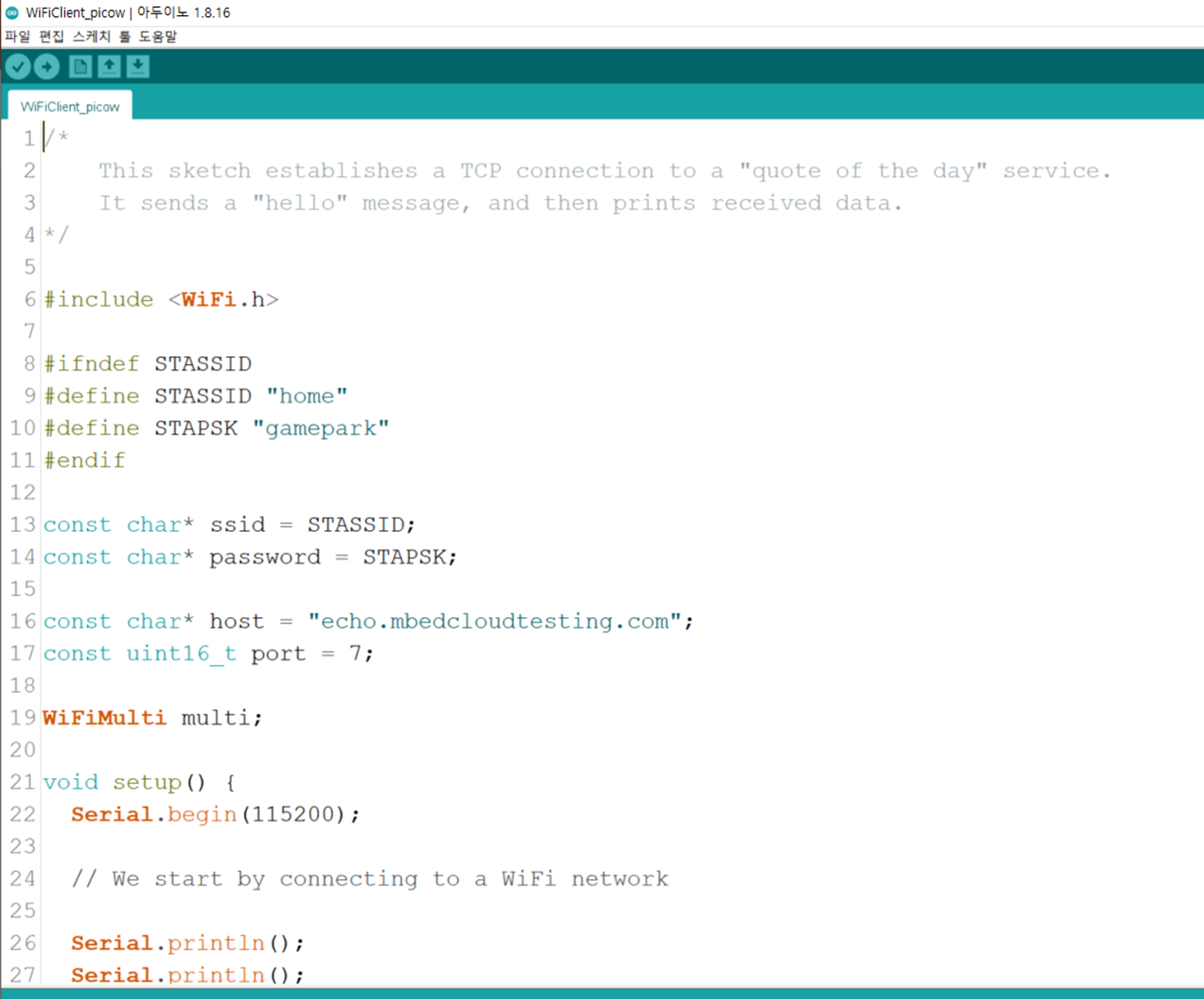

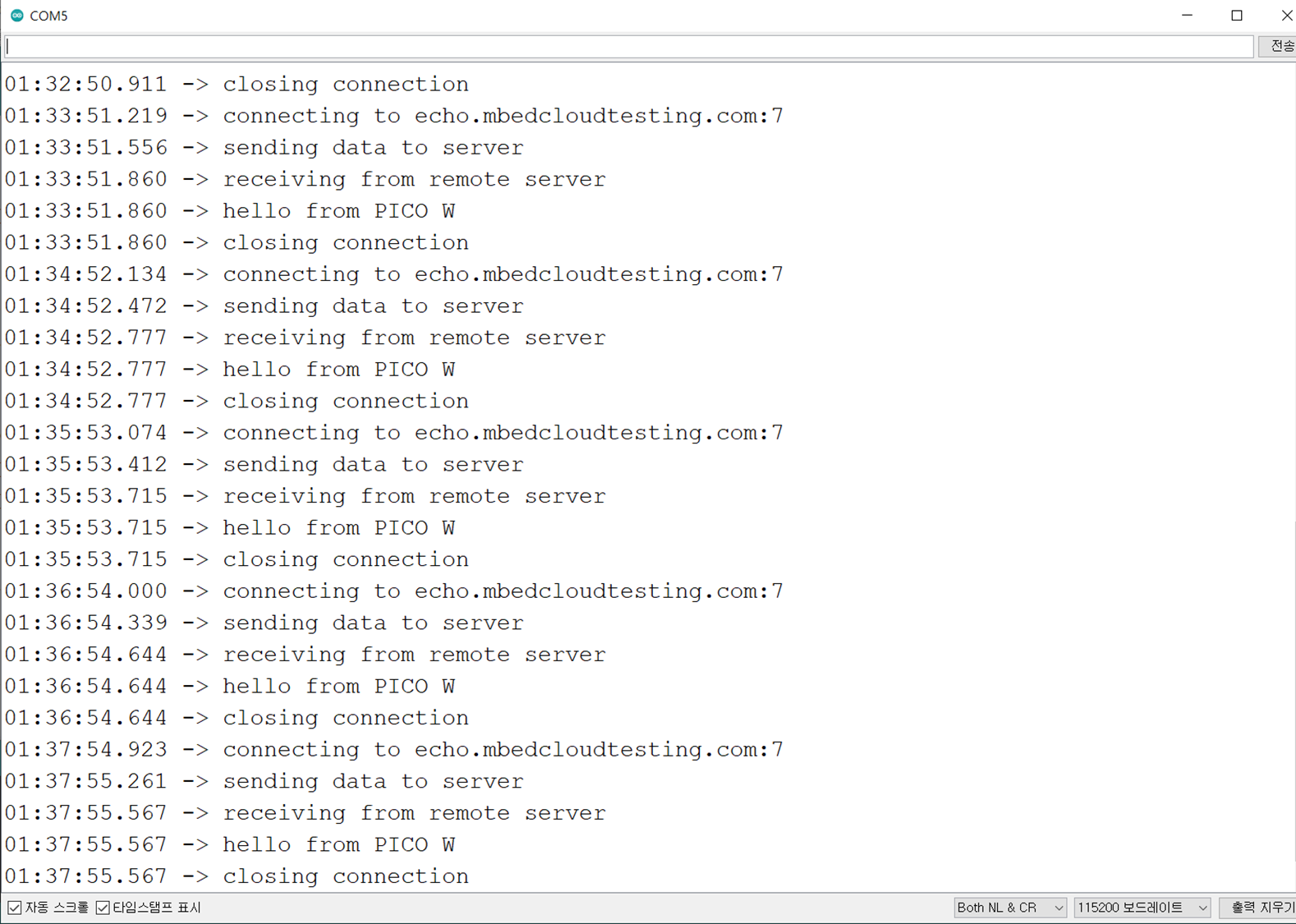

에코서버 테스트 진행

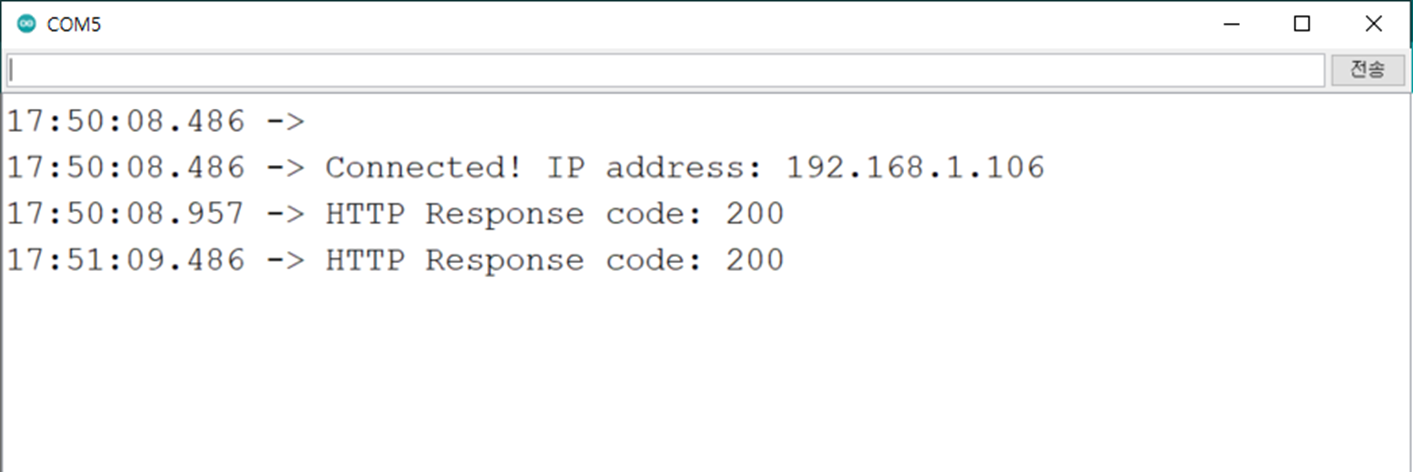

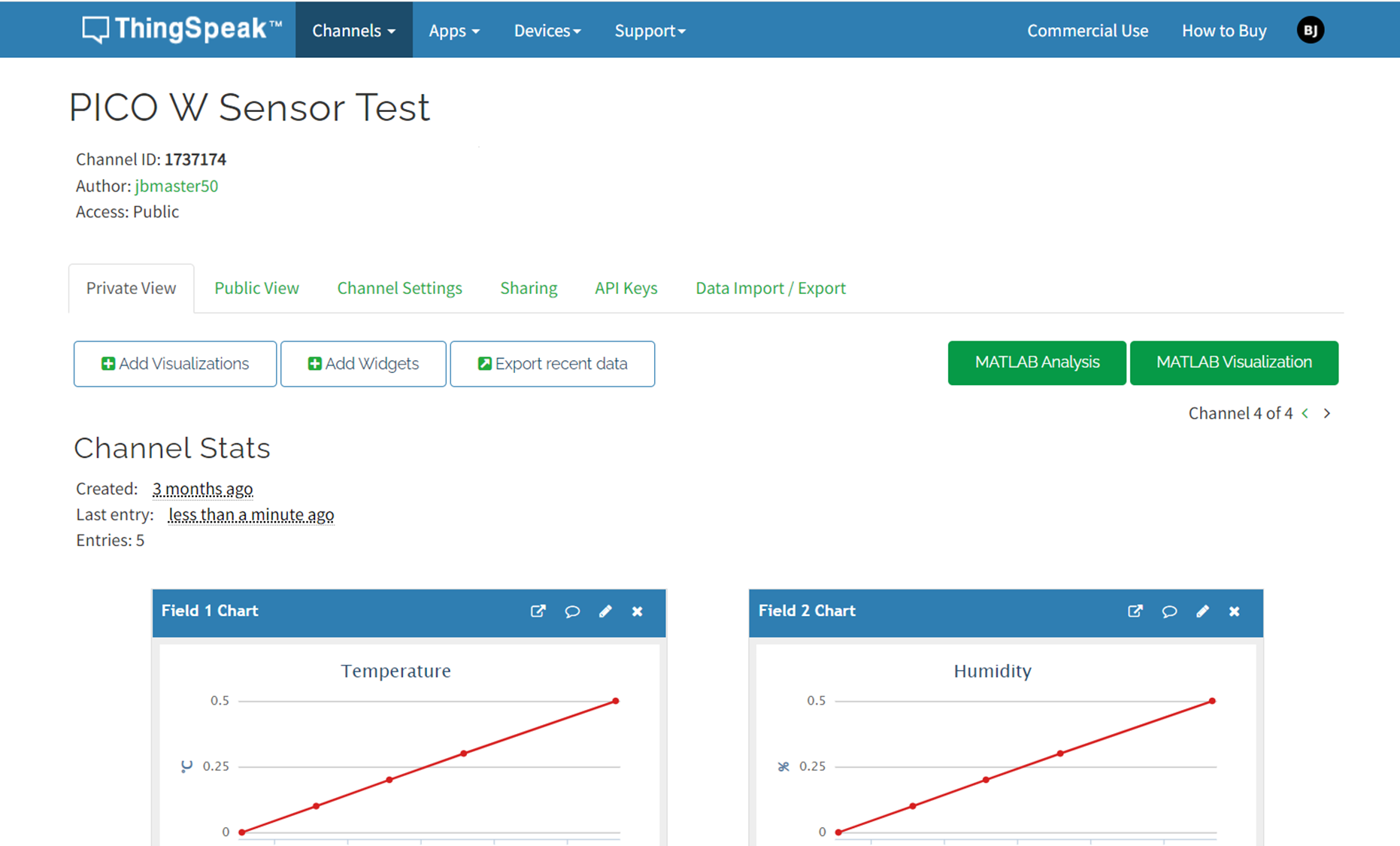

센서 데이터 클라우드 업로드 및 확인까지 완료
