IoT 데이터 로깅

□ 아이디어 소개 및 개요 (개발 계획 및 과정 포함)

    센서 디바이스에서 데이틀 읽어 클라우드에 저장할 수 있는 IoT 디바이스를 제작한다.

    상위 장치에서 IoT 장치를 통해 센서 디바이스로 제어 명령을 전달할 수 있다.

    클라우드에 저장된 데이터를 분석하여 예지보전 정보로 활용 예정이다.

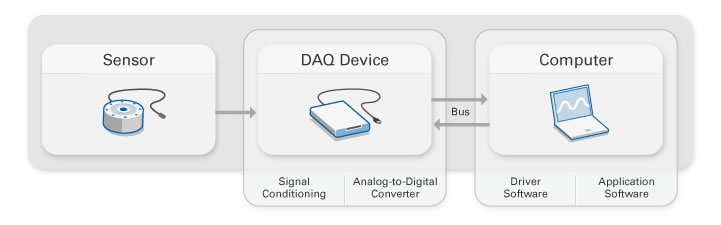

□ 전체 구조를 표현하는 블록 다이어그램

    센서 디바이스 <-> IoT 디바이스 <-> 상위제어기 & 클라우드



□ 하드웨어 구성 다이어그램

    센서 디바이스 : 모터 드라이버

    IoT 디바이스 :  Pico W

    상위제어기 : PC

    클라우드 : goole or amazon



□ 소프트웨어 구성 다이어그램

   센서 디바이스 <-> IoT 디바이스 <-> 상위제어기 & 클라우드

                     Serieal 통신          TCP 통신



  소프트웨어 구성 사항

    취득할 데이터에 대한 설정

    취득 데이터의 전송

    센서 디바이스의 제어 명령

    상위 제어기에서 데이터의 시각화와 제어 명령을 위한 인터페이스 구성

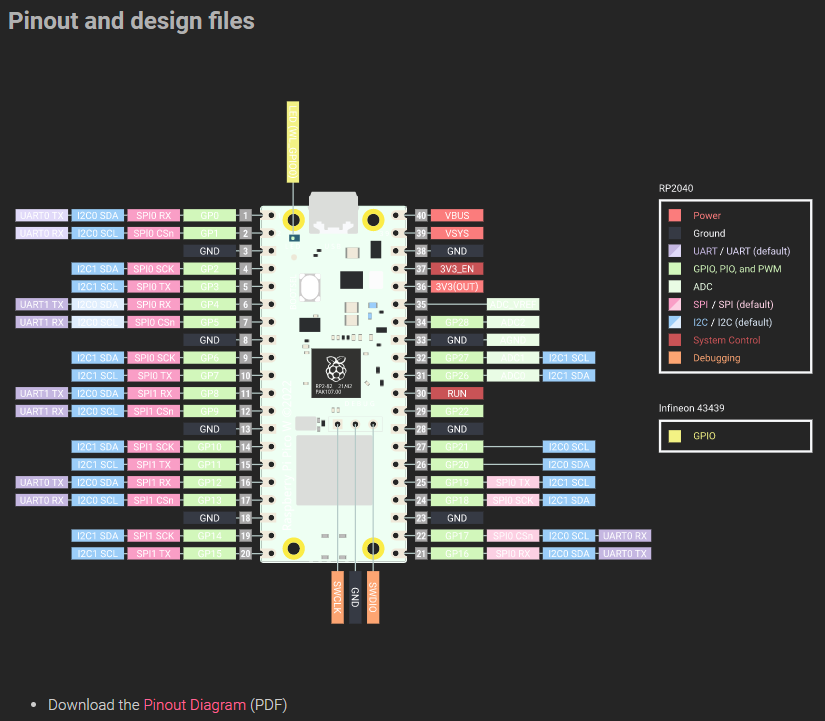

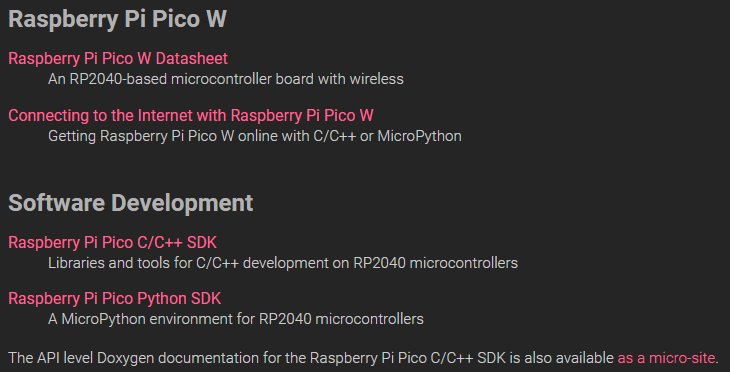

1) 라즈베리파이 Pico W ( https://www.raspberrypi.com/documentation/microcontrollers/raspberry-pi-pico.html ) 참고





2) Micro Python Firmware 복사

https://micropython.org/download/rp2-pico-w/ 에서 Firmware 다운로드

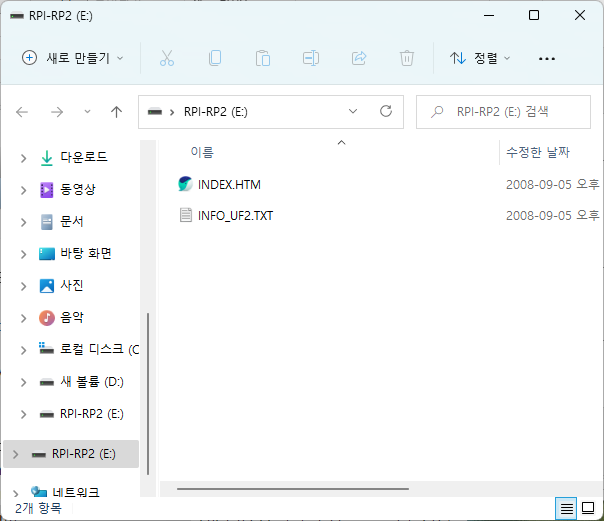

PicoW 의 BootSel 을 누르고 USB 연결

다운받은 Firmware 폴더에 복사

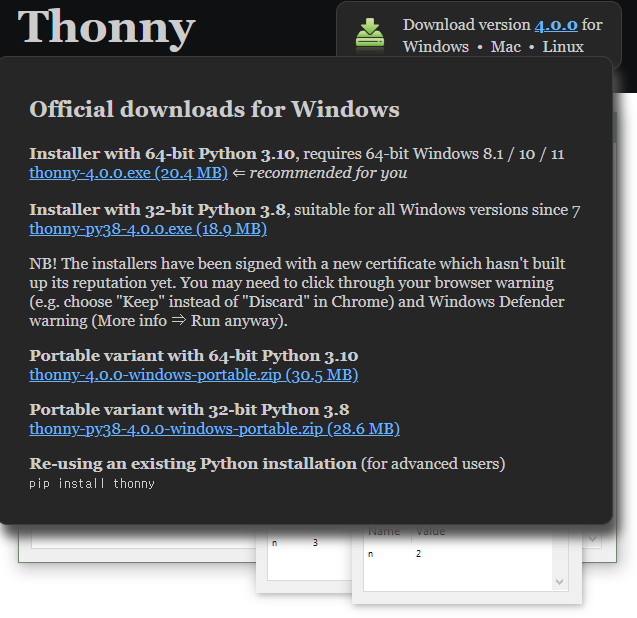

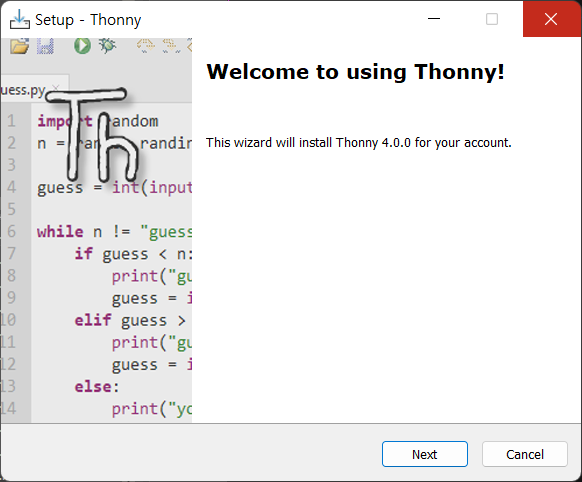

3) Thonny IDE 설치

 https://thonny.org/ 의 windows 버젼 설치

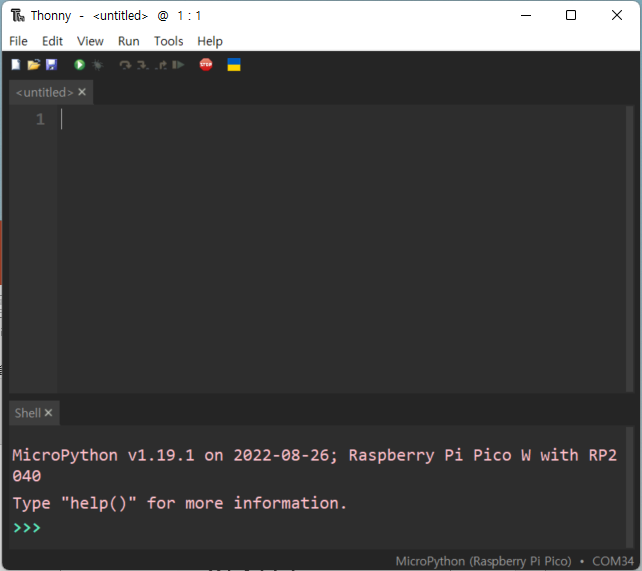

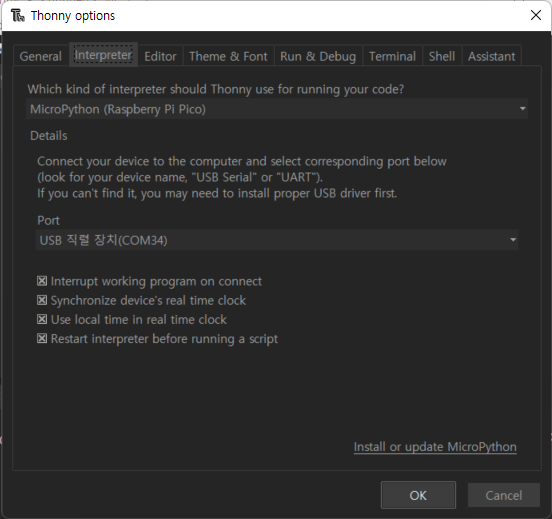

Thonny IDE 설치 후 option 에서 Pi Pico 와 USB Serial Port 를 설정

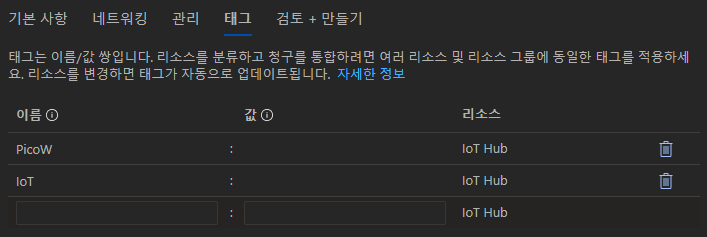

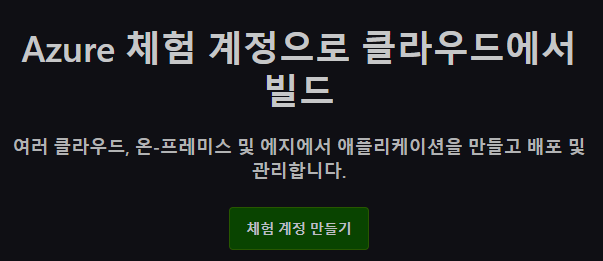

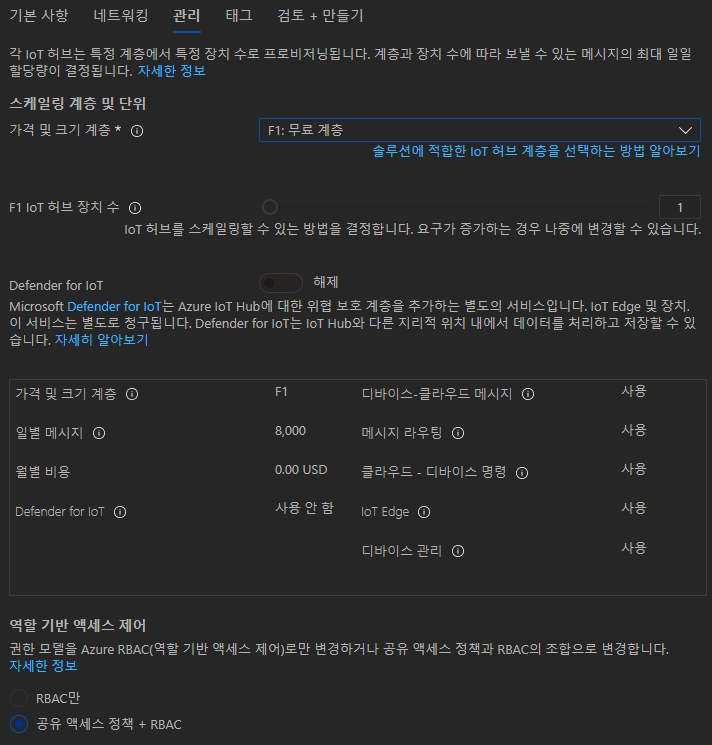

4) Azure Cloud 계정 생성

   - https://azure.microsoft.com/ko-kr/free/

   - 체험 계정 만들기

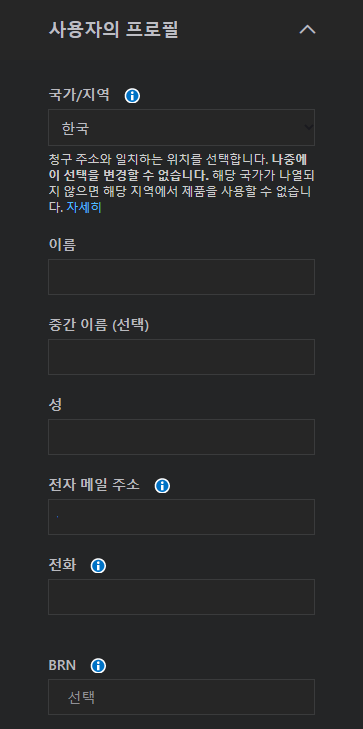

   - 프로필 입력
