클라우드 동적 메시지 보드



1. 아이디어 소개

광고나 공지사항 등을 전달하는 메시지 보드를 클라우드 환경을 사용하여 제작하려 합니다. 기존의 버스나 건물에 사용하는 메시지 보드는 리모컨 등을 사용하여 메시지를 설정하는데 이는 사용자가 자주 메시지 내용을 바꾸고 싶을 때는 매우 불편할 것이라 생각합니다. ‘클라우드 접속이 되는 인터넷 환경에서 사용자가 언제든 메시지 보드의 내용을 바꿀 수 있다면 매우 편리하지 않을까?’ 하는 아이디어에서 시작하게 되었습니다.



2. 전체 구조

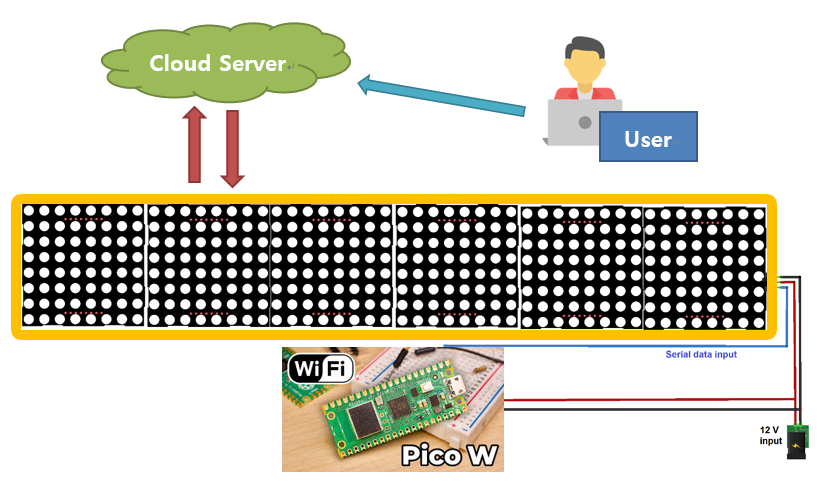

- 사용자가 표시하고자 하는 메시지를 클라우드 서버에 입력

- 메시지 보드는 클라우스 서버에서 메시지를 추출하여 디스플레이

- 메시지 주변의 LED Light Strip으로 해당하는 메시지의 중요도 표시



3. 하드웨어 구성

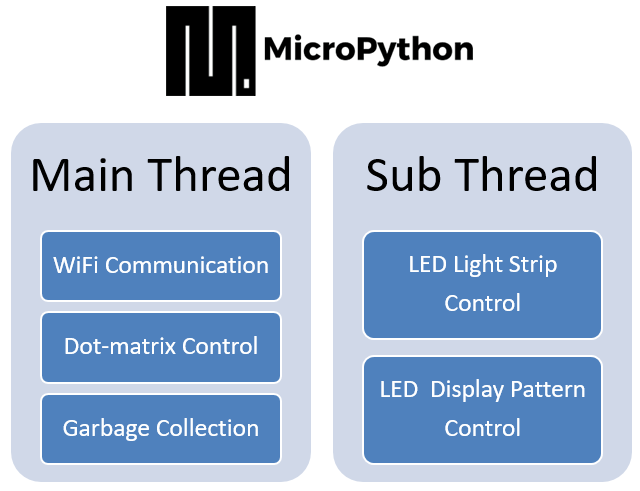

4. 소프트웨어 구성





1. 개발 툴 설치

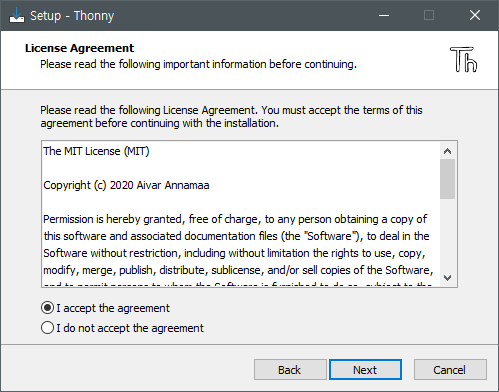

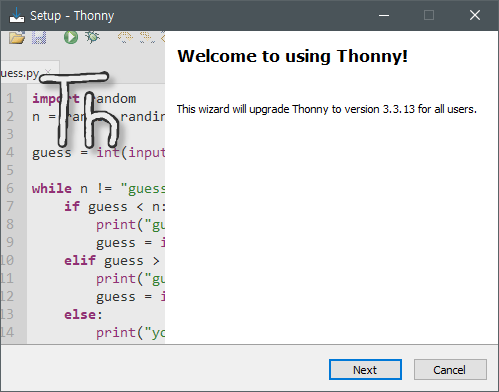

MicroPython을 사용하기 위해서 Thonny를 설치하였습니다.

일반적인 설정으로 설치를 마무리하였습니다.

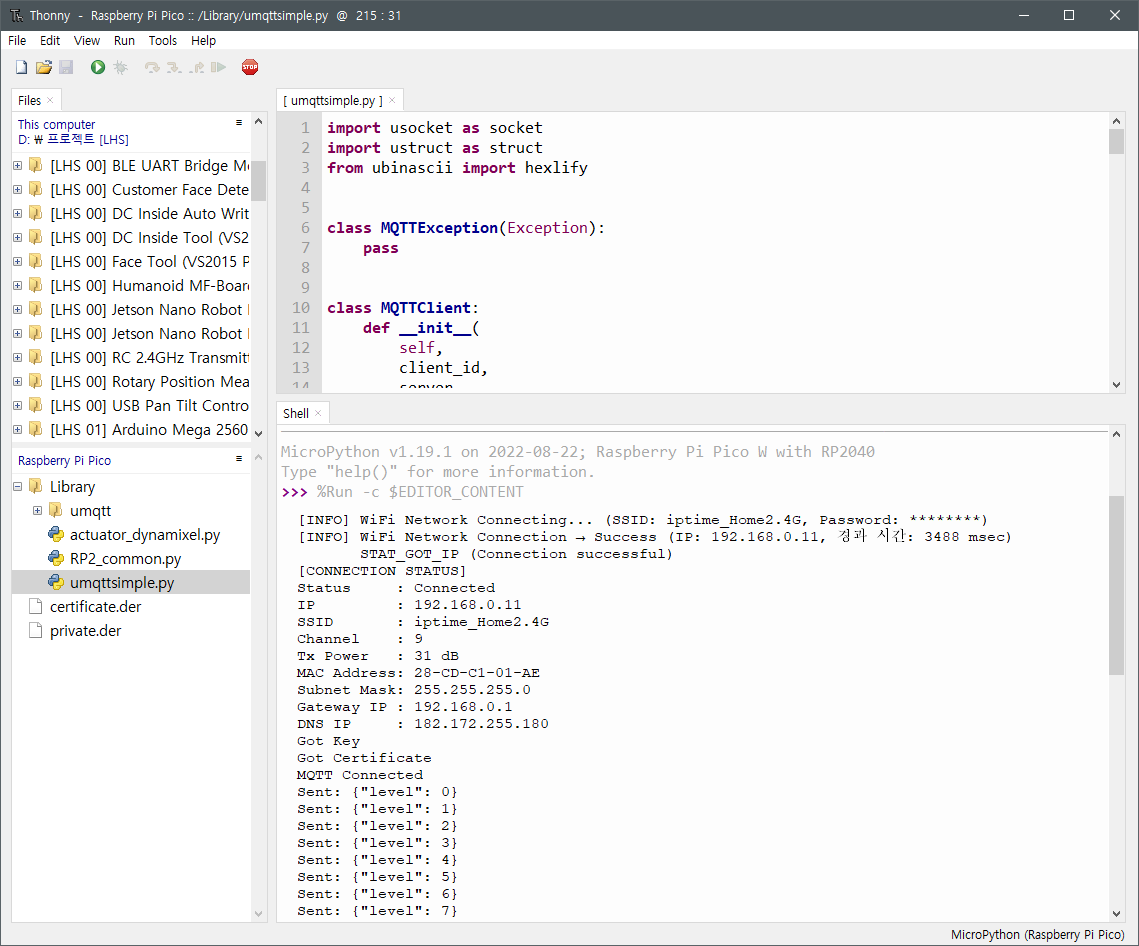

설치를 마무리하고 Pico W에 UF2 파일를 업로드하고 WiFi 연결 테스트 코드를 작성하여 테스트해 보았습니다.

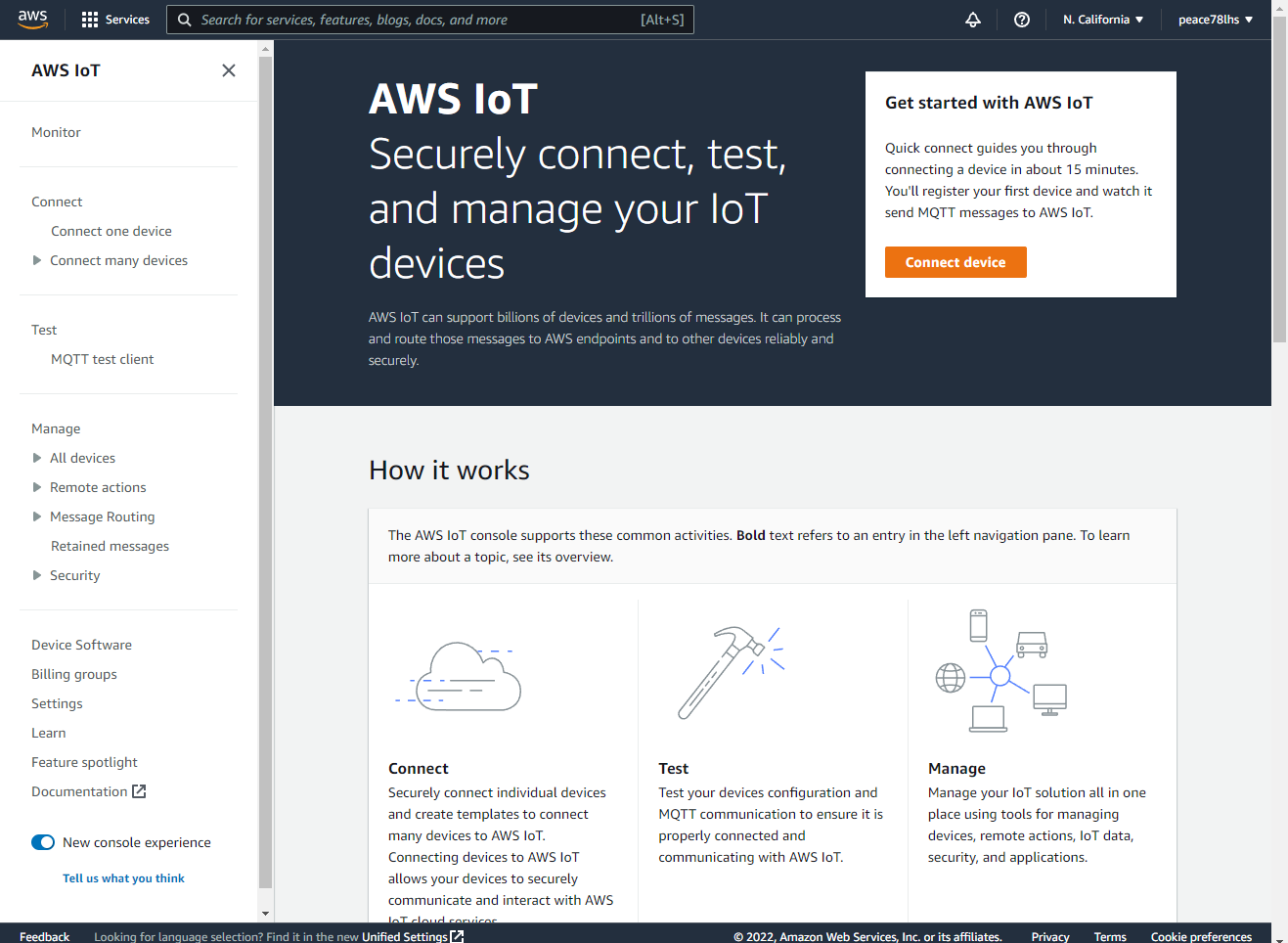

2. AWS IoT 연결

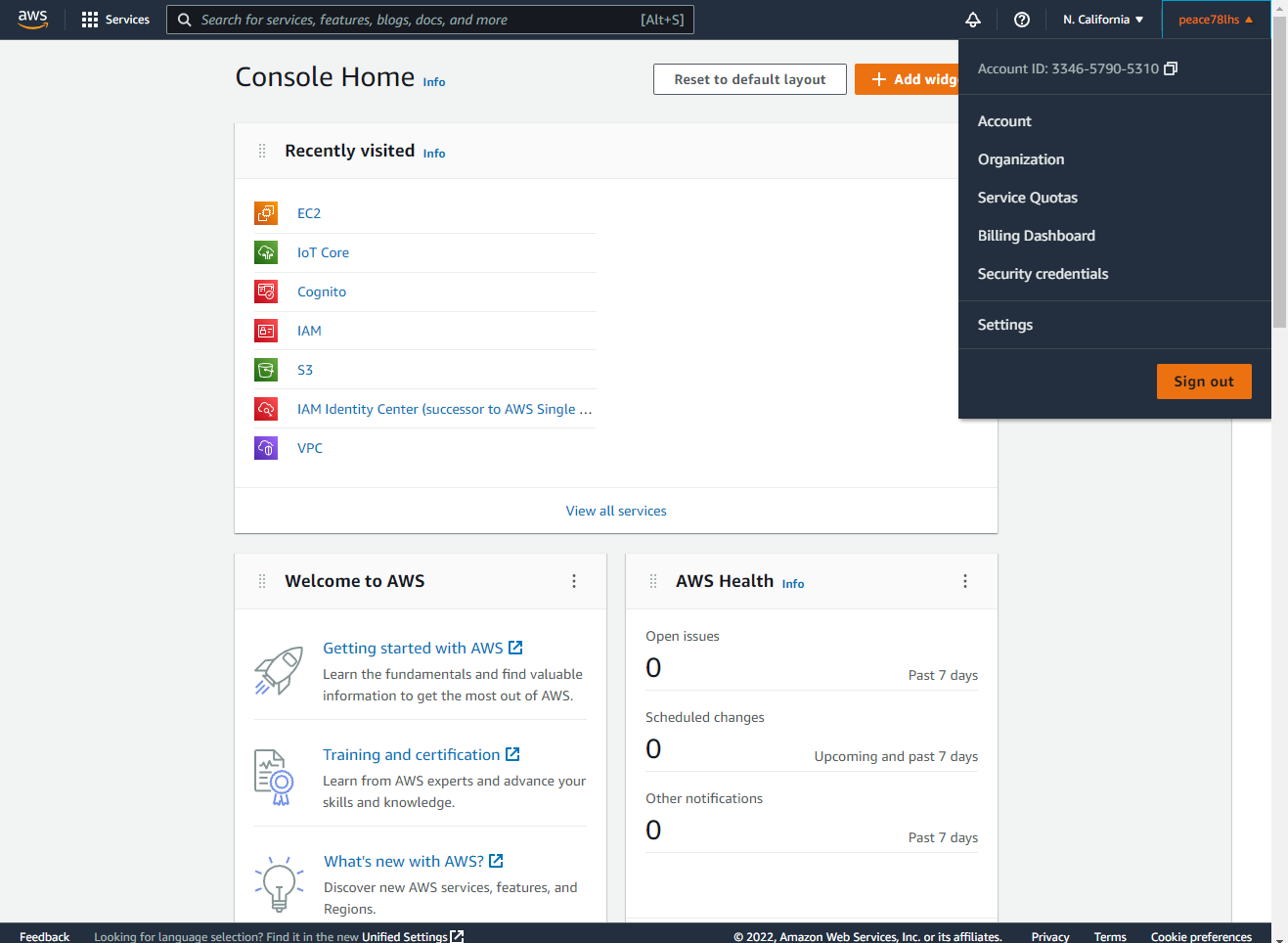

AWS 계정을 생성하고 결제 정보 등을 등록하였습니다.

AWS IoT에 Security Key 및 Policy 등을 설정하였습니다.

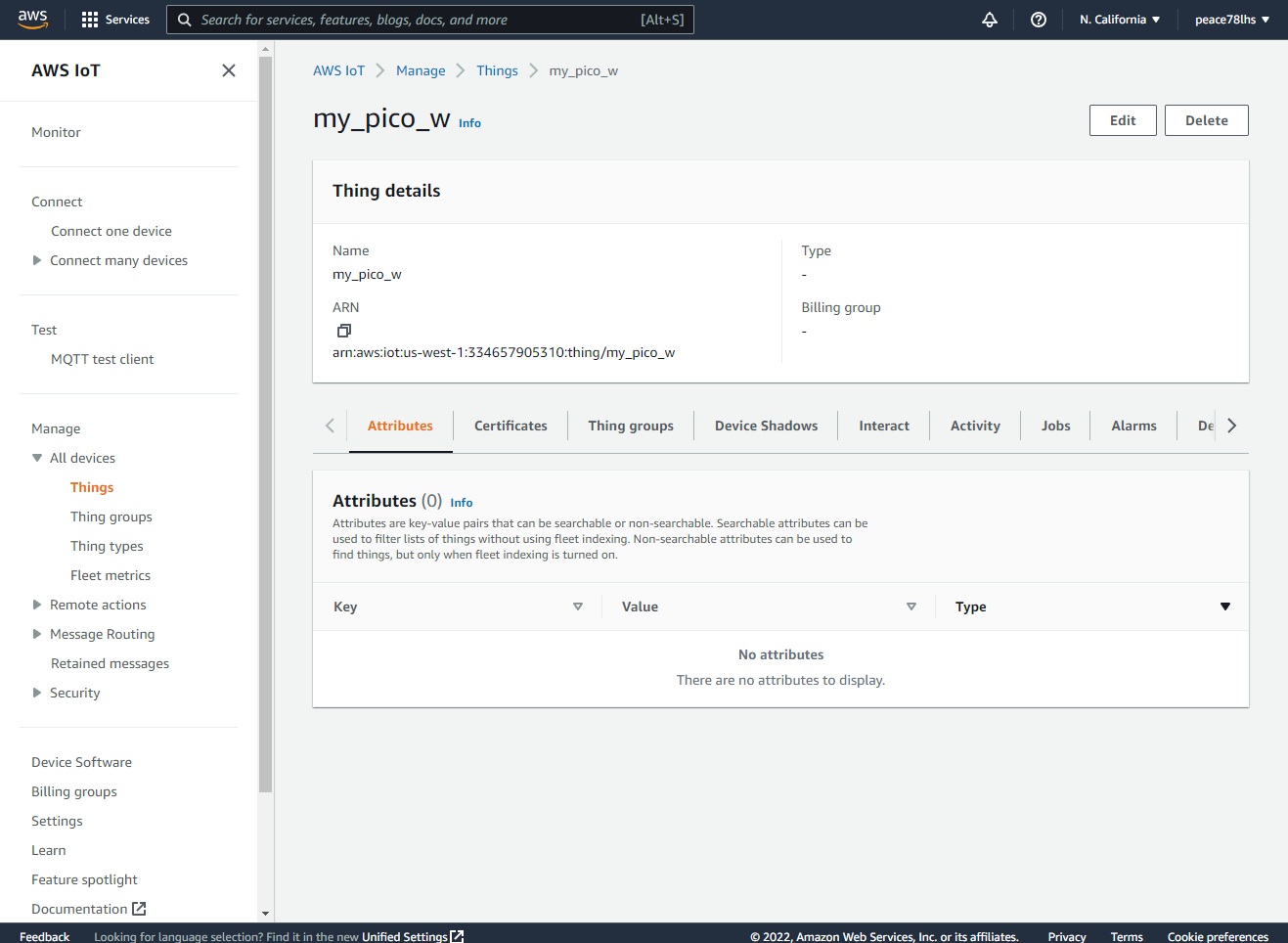

my_pico_w 이름으로 장치를 등록하고 Certificate와 Key를 생성하여 Pico W에 다운로드 하였습니다.





설치를 마무리하고 Pico W에 UF2 파일를 업로드하고 WiFi 연결 테스트 코드를 작성하여 테스트해 보았습니다.

2. AWS IoT 연결

AWS 계정을 생성하고 결제 정보 등을 등록하였습니다.

AWS IoT에 Security Key 및 Policy 등을 설정하였습니다.

my_pico_w 이름으로 장치를 등록하고 Certificate와 Key를 생성하여 Pico W에 다운로드 하였습니다.

클라우드 동적 메시지 보드

1. 아이디어

광고나 공지사항 등을 전달하는 메시지 보드를 클라우드 환경을 적용한다면 기존의 버스나 건물에 사용하는 메시지 보드의 리모컨 등을 사용하여 메시지를 설정하는 불변함을 해소하고 사용자가 자주 메시지 내용을 변경하고자 하는 경우에도 인터넷 환경에 있는 장소라면 어디든지 상관없이 메시지 보드의 내용을 업데이트 할 수 있어서 유용하게 활용할 수 있을까? 하는 아이디어로 제작을 하게 되었습니다.



2. 전체 구조

1. 사용자가 표시하고자 하는 메시지를 클라우드 서버에 Publish

2. 메시지 보드는 클라우스 서버에서 메시지를 Subscribe하여 디스플레이

3. 메시지 주변의 LED Light Strip으로 해당하는 메시지의 중요도 또는 그래픽적 효과 표시



3 하드웨어 구성



4. 소프트웨어 구성



5. 소스 코드

"""
Dynamic Message Board Source File
"""

import os
import sys
import _thread
import time
import machine
from machine import Pin, SPI, PWM
import micropython
from micropython import const

from dot_matrix_MAX7219 import DotMatrix_MAX7219_8x8
from led_WS2812B import LED_WS2812B


DM_INITIAL_BRIGHTNESS = const(0)
SSID = "xxxxxxxx"
PASSWORD = "xxxxxxxx"

# AWS IoT Endpoint
MQTT_BROKER_ENDPOINT = "xxxxxxxxx.iot.us-west-1.amazonaws.com"
FILE_KEY = "private.der"
FILE_CRT = "certificate.der"


_lock_print = _thread.allocate_lock()
_lock_time = _thread.allocate_lock()

_dm = DotMatrix_MAX7219_8x8(use_HW_SPI = True, SPI_select = 1, SPI_frequency_Hz = 64000000)
_led = LED_WS2812B(lock_time = _lock_time, gpio_DIN = 28, LED_count = 66)

_messageData = None                                                            # 메시지 데이터
_LED_Data = None                                                               # LED 데이터


# MQTT 메시지 수신
def callback_mqtt(topic, payload_UTF8, payload_Bytes):
    global _messageData                                                        # 메시지 데이터
    global _LED_Data                                                           # LED 데이터

    data = json.loads(payload_UTF8)
    _messageData = (data["message"], data["message_brightness"], data["message_speed"], data["message_timeout"])
    _LED_Data = (data["LED"], (data["LED_color"]["red"], data["LED_color"]["green"], data["LED_color"]["blue"]), data["LED_speed"], data["LED_timeout"])


# 메시지 표시 업데이트
def update_MessageDisplay():
    global _messageData                                                        # 메시지 데이터

    if _messageData is not None:
        (message, message_brightness, message_speed, message_timeout) = _messageData
        _messageData = None

        # 메시지 표시 초기화
        _ms.time_ms = 0
        _ms.period_ms = _pico.constrain(round(5 / max(float(message_speed), 0.1)), 5, 50)      # 메시지 표시 주기 (범위: 5 ~ 50)
        lines = message.split("\n")
        _ms.messageList = [line for line in lines if line.strip() != ""]   # 공백 라인 제거
        if len(_ms.messageList) < 1: _ms.messageList = [""]
        _ms.lineCount = len(_ms.messageList)
        _ms.timeout = max(int(message_timeout) * 1000, 0)                  # 유지 시간 (단위: msec, 0인 경우 계속 유지)
        _ms.line = -1
        _ms.sequence = _ms.sequenceLength
        _dm.set_Brightness(_pico.constrain(int(float(message_brightness) * 15), 0, 15))        # 밝기 설정 (범위: 0 ~ 15)

    _ms.time_ms += 1
    if _ms.time_ms >= _ms.period_ms:
        _ms.time_ms = 0
        MESSAGE_START_OFFSET = 25
        MESSAGE_START_DELAY = 15

        _ms.sequence += 1
        if _ms.sequence >= _ms.sequenceLength:
            _ms.line += 1
            if _ms.line >= len(_ms.messageList): _ms.line = 0
            _ms.sequence = 0
            _ms.sequenceLength = len(_ms.messageList[_ms.line]) * 8 + 8 + MESSAGE_START_DELAY + MESSAGE_START_OFFSET

        if _ms.timeout >= 0:
            if _ms.sequence <= 8:
                _dm.clear()
                _dm.draw_Text(_ms.messageList[_ms.line], MESSAGE_START_OFFSET, 8 - _ms.sequence)
                _dm.update()
            elif _ms.sequence <= (8 + MESSAGE_START_DELAY):
                pass
            else:
                _dm.clear()
                _dm.draw_Text(_ms.messageList[_ms.line], MESSAGE_START_DELAY + MESSAGE_START_OFFSET + 8 -_ms.sequence, 0)
                _dm.update()


# LED 표시 업데이트
def update_LED_Display():
    global _LED_Data                                                           # LED 데이터
    global _ld

    if _LED_Data is not None:
        (LED, LED_color, LED_speed, LED_timeout) = _LED_Data
        _LED_Data = None
        _ld.time_ms = 0
        _ld.period_ms = _pico.constrain(round(5 / max(float(LED_speed), 0.1)), 5, 50)          # LED 표시 주기 (범위: 5 ~ 50)

        LED_timeout = None if int(LED_timeout) <= 0 else float(LED_timeout)
        _led.start_PatternLoop(str(LED), fade_in_out = True, direction = True, color = tuple(LED_color), timeout = LED_timeout)        # 패턴 루프 시작 (패턴: "BREATH" "COLOR_OVER_RAINBOW" "RAINBOW_CYCLE" "THEATER_CHASE_RAINBOW")

    _ld.time_ms += 1
    if _ld.time_ms >= _ld.period_ms:
        _ld.time_ms = 0
        _led.process_PatternLoop()

# main 함수
def main():
    global _messageData                                                        # 메시지 데이터
    global _LED_Data                                                           # LED 데이터

    _pico.UART0_init(baudrate = 115200, gpio_tx = 0, gpio_rx = 1, rx_invert = True)      # UART0 초기화
    _pico.UART1_init(baudrate = 115200, gpio_tx = 8, gpio_rx = 9)                        # UART1 초기화

    _led.clear(update = True)

    _dm.set_Brightness(DM_INITIAL_BRIGHTNESS)                                  # 밝기 설정 (범위: 0 ~ 15)
    _dm.clear()
    _dm.draw_Text("[ INITIALIZING ]", 0, 0, 1)
    _dm.update()

    # 네트워크 연결
    print("Connnecting Network (SSID: " + SSID + ")", end = "")

    wifi.connect(SSID, PASSWORD)                             # 네트워크 연결

    _dm.clear()
    _dm.draw_Text("[NETWORK ONLINE]", 0, 0, 1)
    _dm.update()

    # MQTT Broker 연결

    if mqttClient.connect_To_AWS_MQTT_Broker(MQTT_BROKER_ENDPOINT, FILE_KEY, FILE_CRT):  # MQTT Broker 연결 (AWS MQTT Broker)
        if DEBUG: print(" → Success")
    else:
        if DEBUG: print(" → Failure [System Reset]")
        machine.reset()                                                        # 시스템 리셋

    # MQTT Subscribe
    public_IP = _http_api.get_GeolocationData()[1]
    topic = "dynamic message to Pico W"
    mqttClient.subscribe(topic)                                                # MQTT Subscribe (Topic: weather data 59.6.230.229)

    _dm.clear()

    while True:
        mqttClient.process_CheckMessage()    # MQTT 메시지 처리
        update_LED_Display()                 # LED 표시 업데이트

    sys.exit()


def thread_SubCore():
    while True:
        update_MessageDisplay()

    _thread.exit()

if __name__ == "__main__":
    main()

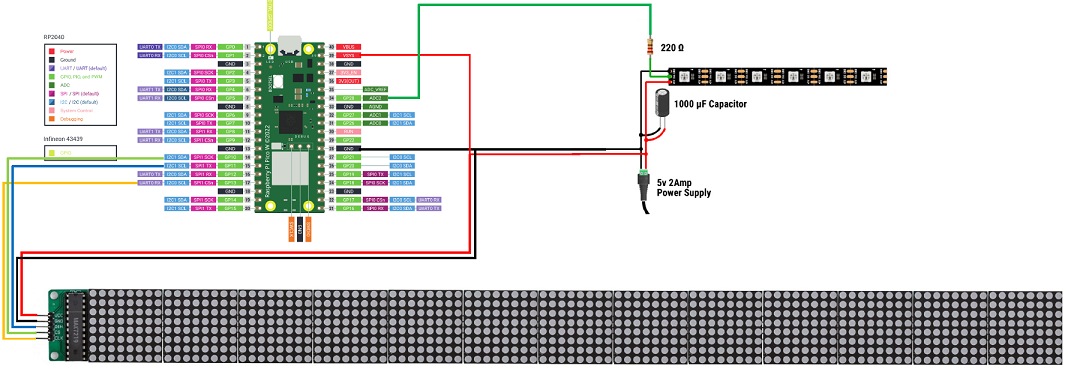

6. 회로도
