유아 걸음 수 측정 수면시간 알림

1. 아이디어 소개

유아의 걸음 수를 측정하여 하루의 활동량을 비교하여 수면 시간을 조절할 수 있다.



2. 전반적인 개요

센서를 사용하여 걸음수 측정 => 하루 활동량을 비교하여 수면 시간을 조절해 줌

기울기 센서를 사용하여 수면중 회전 측정 => 수면중 침대에서 낙상 사고를 예방

센서를 사용하여 뛰는 경우 => 층간 소음 피해를 예방하도록 뛰지 않게 알람 발생

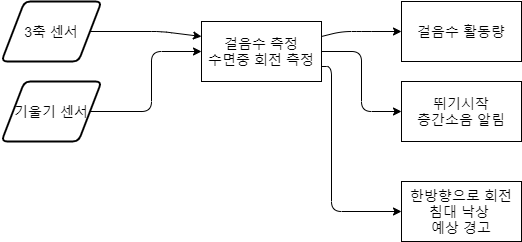

3. 전체 구조 블록 다이어그램

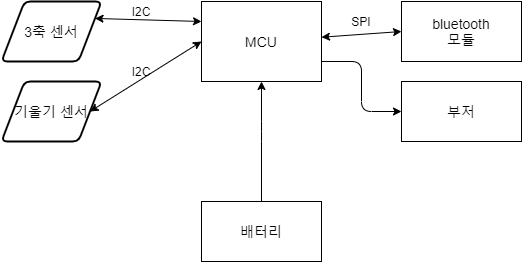

4. 하드웨어 구성 다이어그램

3축센서 - (I2C) - MCU   - (SPI) - BLE 모듈

진동센서 - (I2C) - MCU - ---- 부저

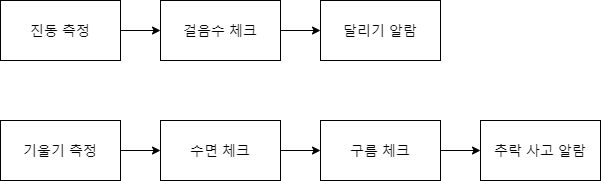

5. 소프트웨어 구성 다이어그램

진동 센서 - 걸음수 측정 - 달리기인 경우 - 부저 알람

3축 센서 데이터 - 넘어짐, 구름 측정 - 수면 중 확인 - 구름 판단 - 알람









유아 걸음 수 측정 수면시간 알림



1) 사용 부품 목록

ㄱ) 아두이노 프로 미니 or KIT_XMC_2GO_XMC1100_V1 https://www.icbanq.com/P012409455

ㄴ) MPU6050 6축 자이로,가속도 센서 https://www.icbanq.com/P007558615

ㄷ) 리튬-폴리머(Li-Po) Battery https://www.icbanq.com/P008791997

ㄹ) 리튬폴리머 배터리 충전기 https://www.icbanq.com/P011451263



2) 부품의 사양과 특징 기술

아두이노 호환 보드 프로 미니 3.3V pro mini 아두이노 보드 : 정품 프로미니와 호환 가능

MPU6050 6축 자이로,가속도 센서 GY-521 3.3/5V IIC 레벨쉬프터 내장형

Mini-B USB 리튬폴리머 배터리 충전기 -1A, TP4056 (Mini USB Lipo Battery Charger -1A, TP4056)

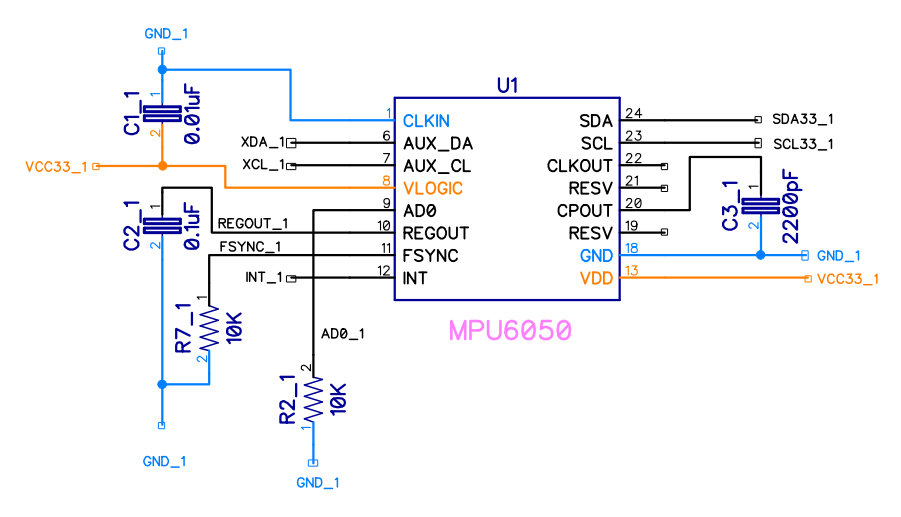

3) 회로도 또는 연결도

아두이노 -





4) 기구 구성품의 디자인 파일, 일러스트 등

SDA - SDA

SCL - SCL



5) 하드웨어 제작 일정과 과정에 대한 설명

부품 구입 : 6월 19일

회로 구성 :  6월 23일

기본 기능 테스트 : 6월 26일

외형 제작  : 7월 3일













유아 걸음 수 측정 수면시간 알림



1) 개발 툴 목록

arduino_ide

아두이노 라이브러리 - MPU6050_library.zip / I2Cdev_library.zip



2) 소프트웨어 구성도



3) 오픈소스 활용 정보

MPU6050_DMP6 예제



4) 소스코드



5) 사용 클라우드 및 모바일 앱 정보

유아 걸음 수 측정 수면시간 알림



최종 완성하기 (최종 결과물 설명, 동작 영상)
