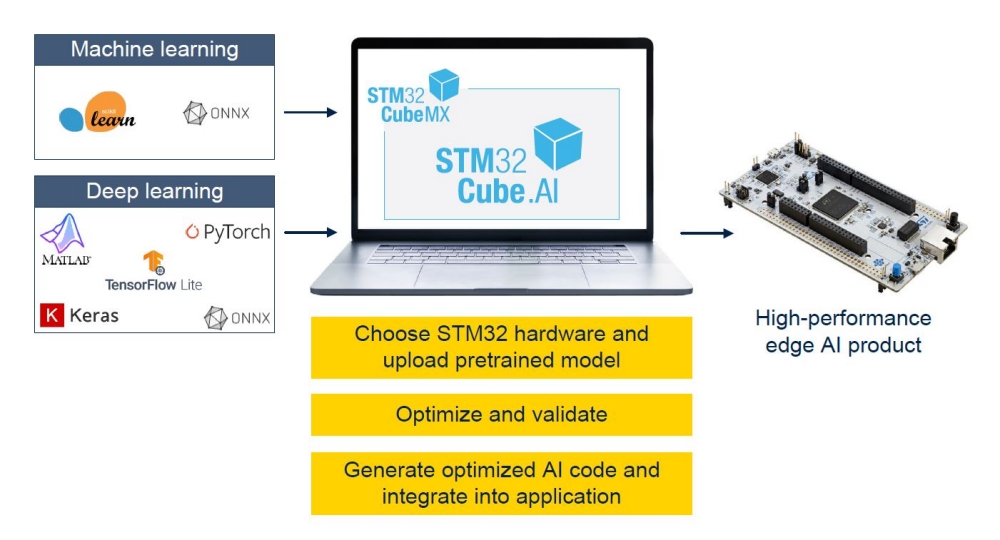

STM32Cube.AI 개발 환경 구축하기

0. STM32L4 Series MCU Package 설치
- STM32CubeMX의 Help > Manage embedded software packages 클릭

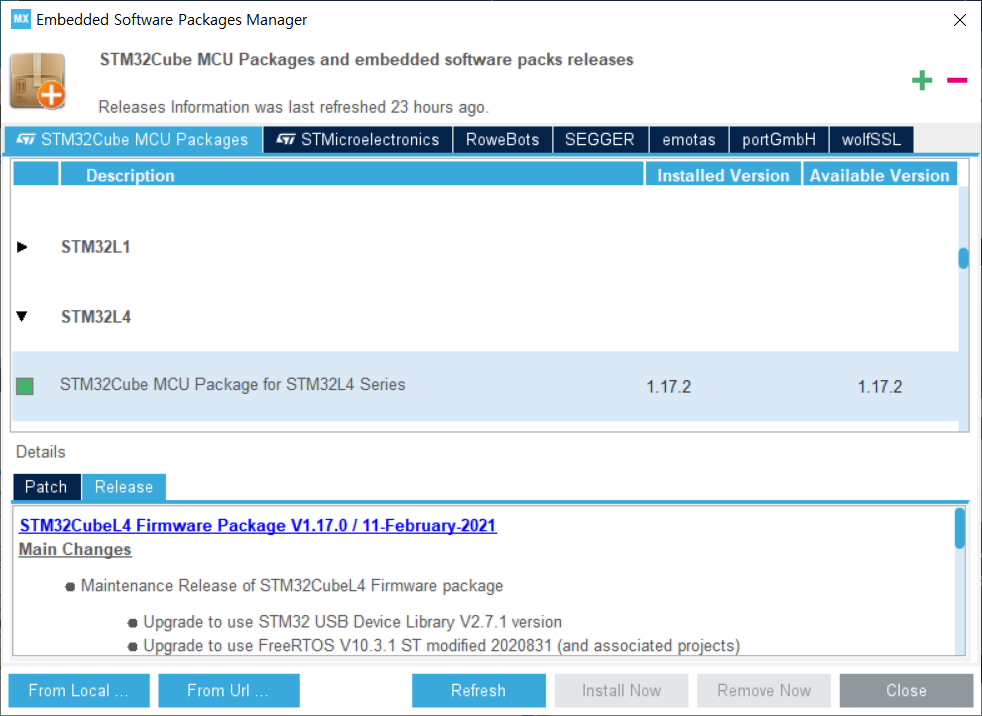

- Embedded Software Package Manager - STM32Cube MCU Packages 탭에서 STM32L4 Series 설치

1. X-CUBE-AI 설치

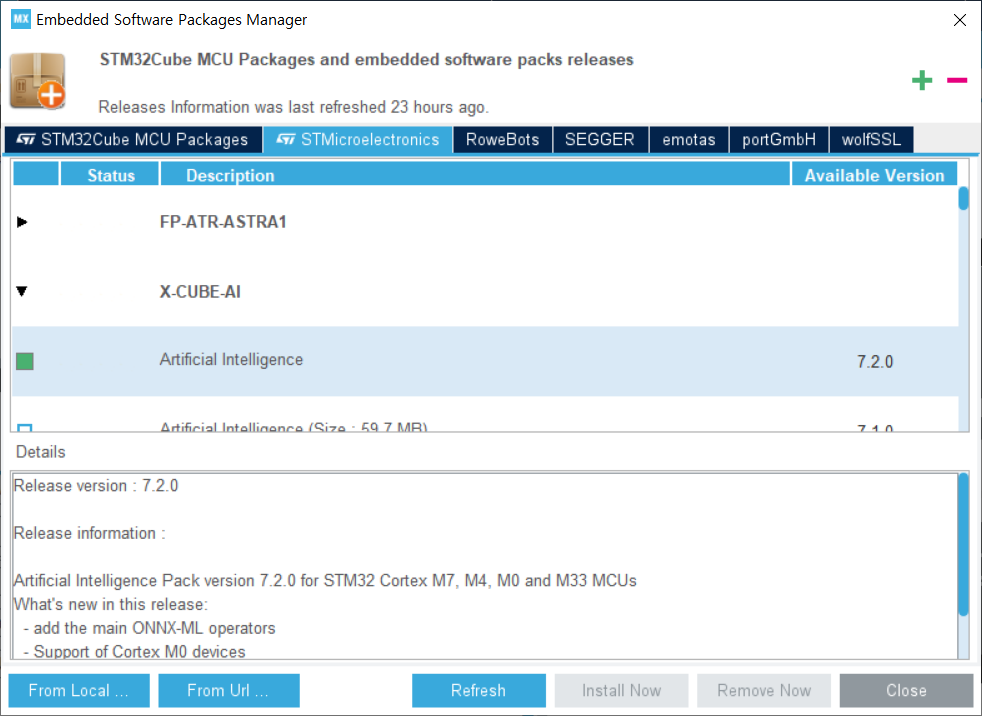

- Embedded Software Package Manager - STMicroelectronics 탭에서 X-CUBE-AI 설치

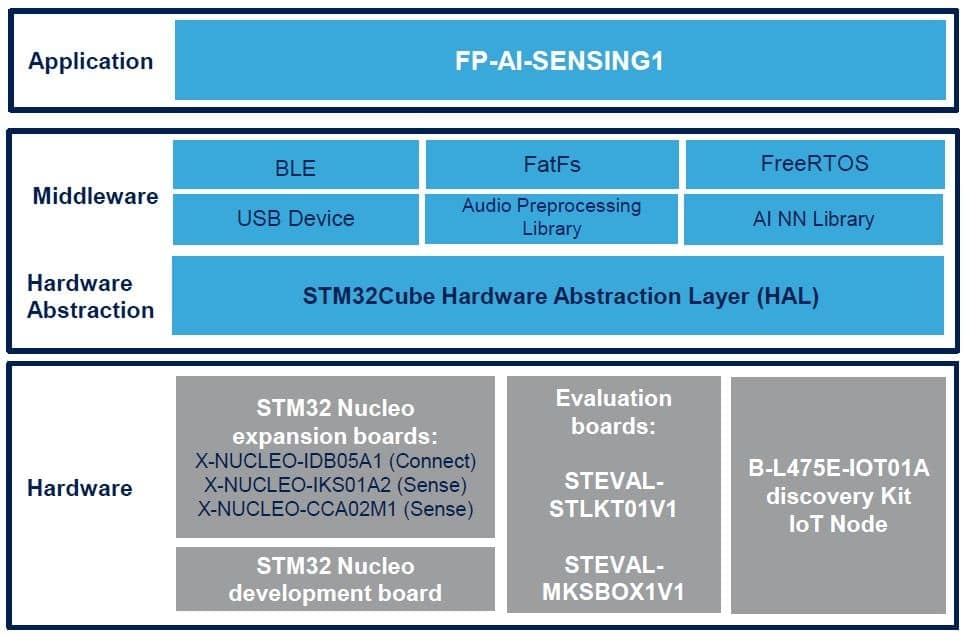

2. FP-AI-SENSING1 설치

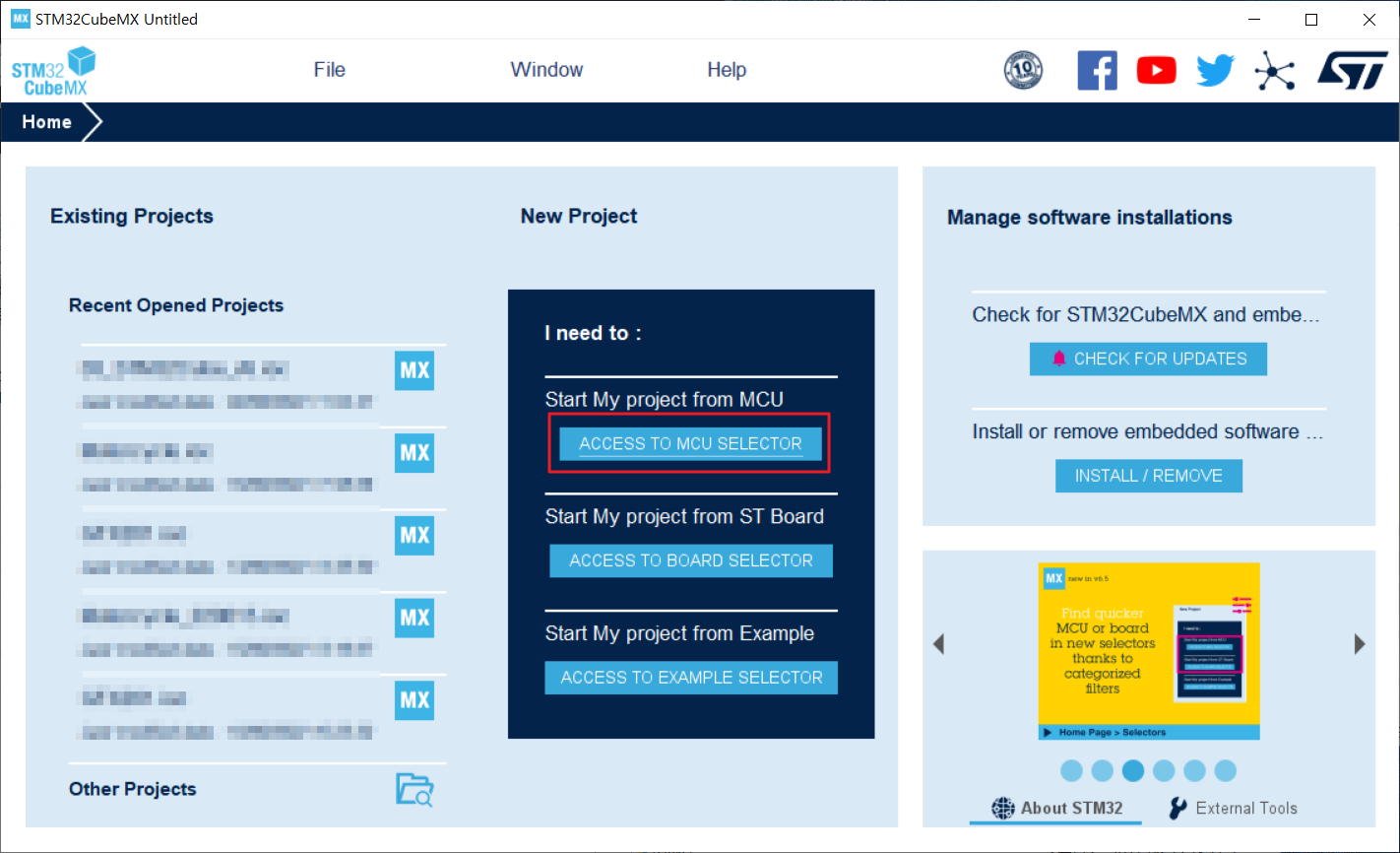

3. STM32CubeMX Project 만들기

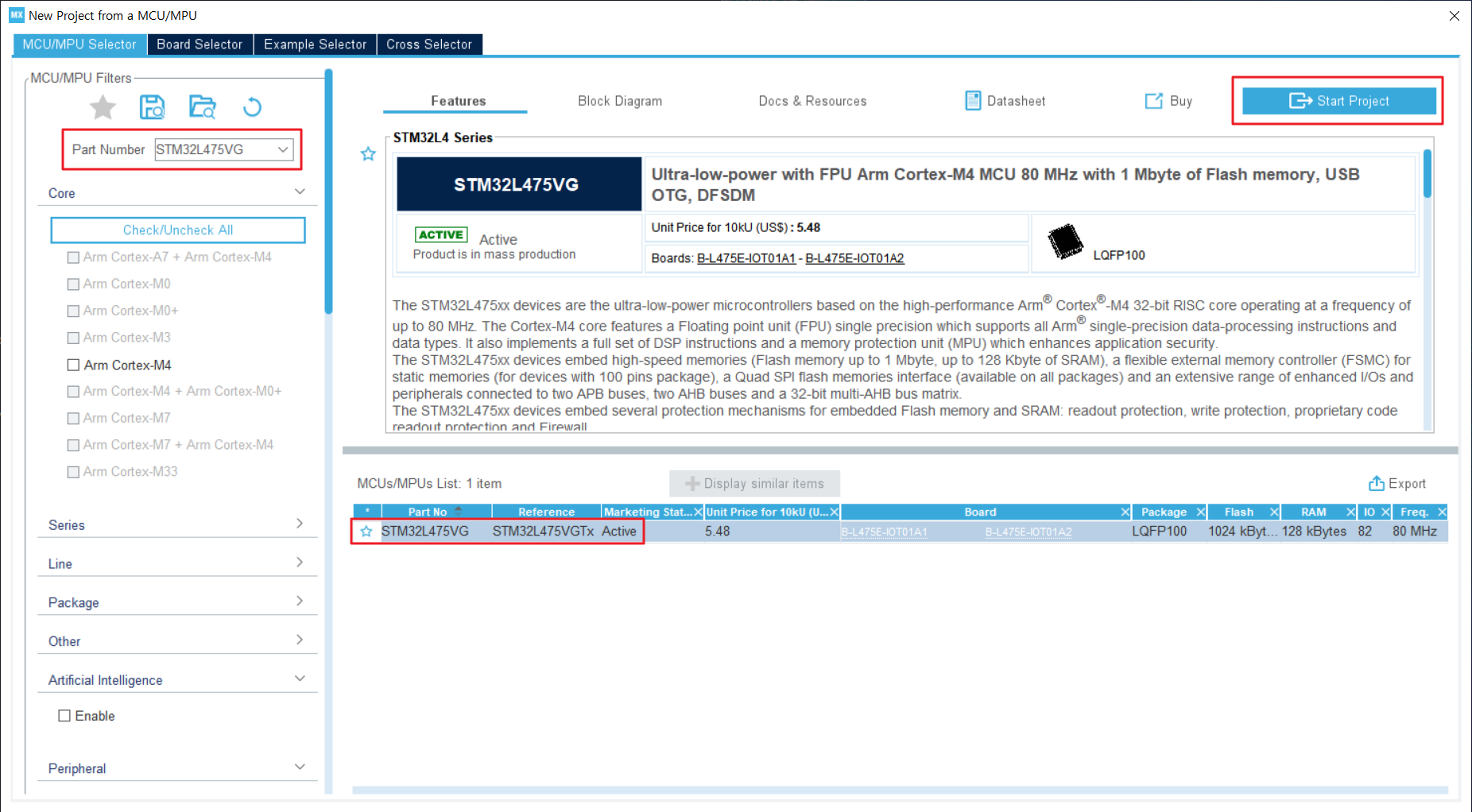

4. MCU Selector > Start Project

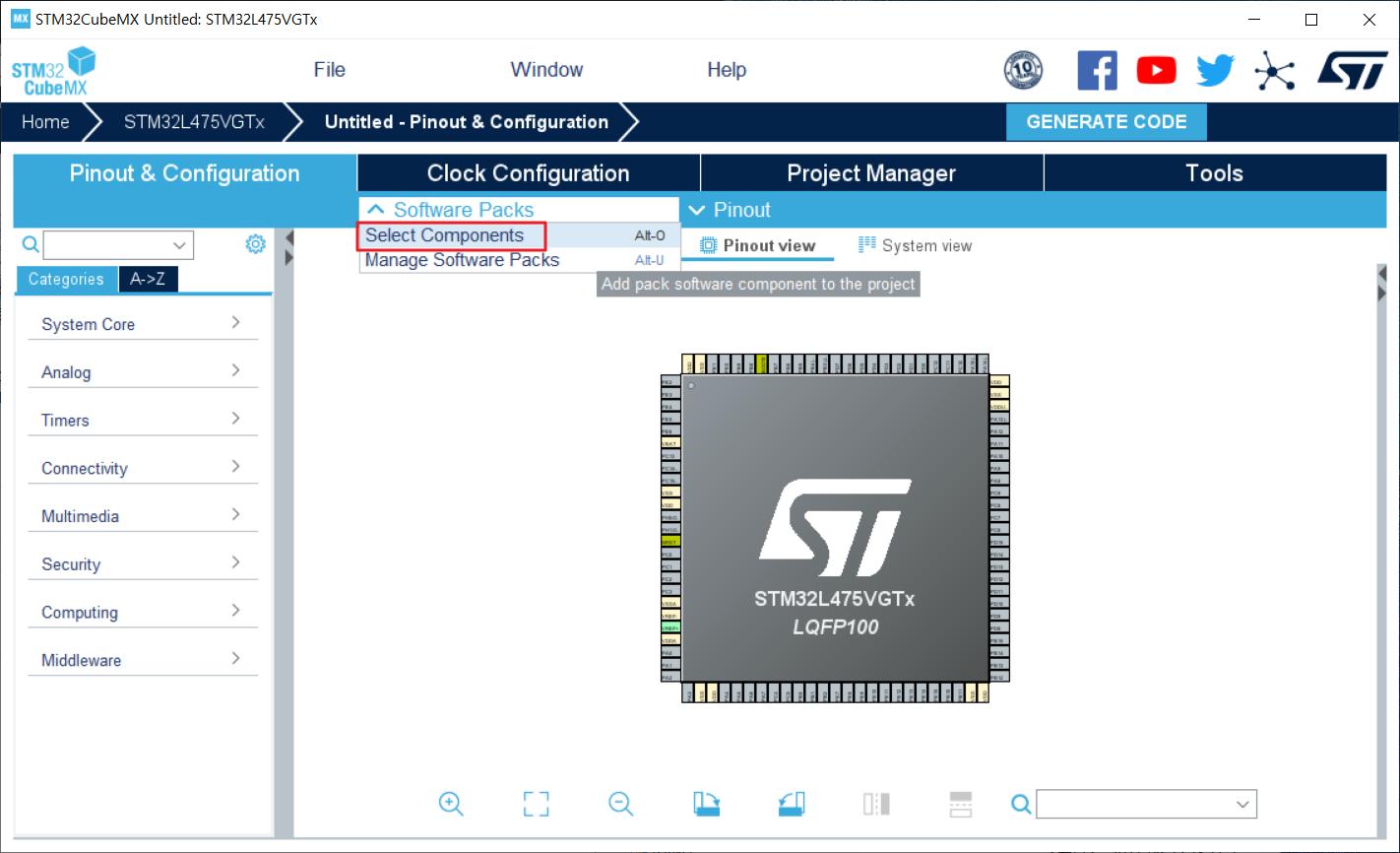

5. Select Components

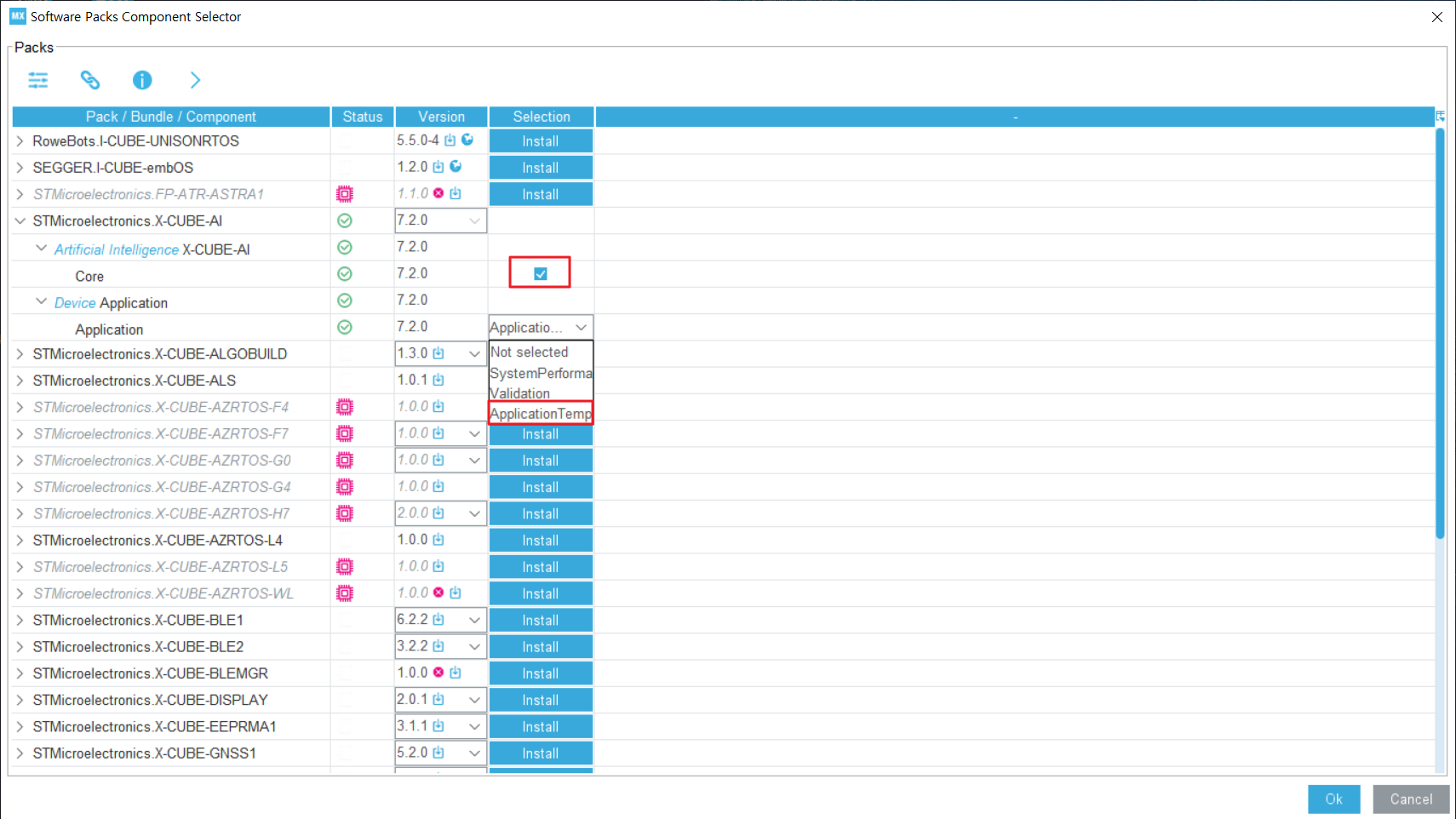

6. Software Packs Component Selector

7. Add network

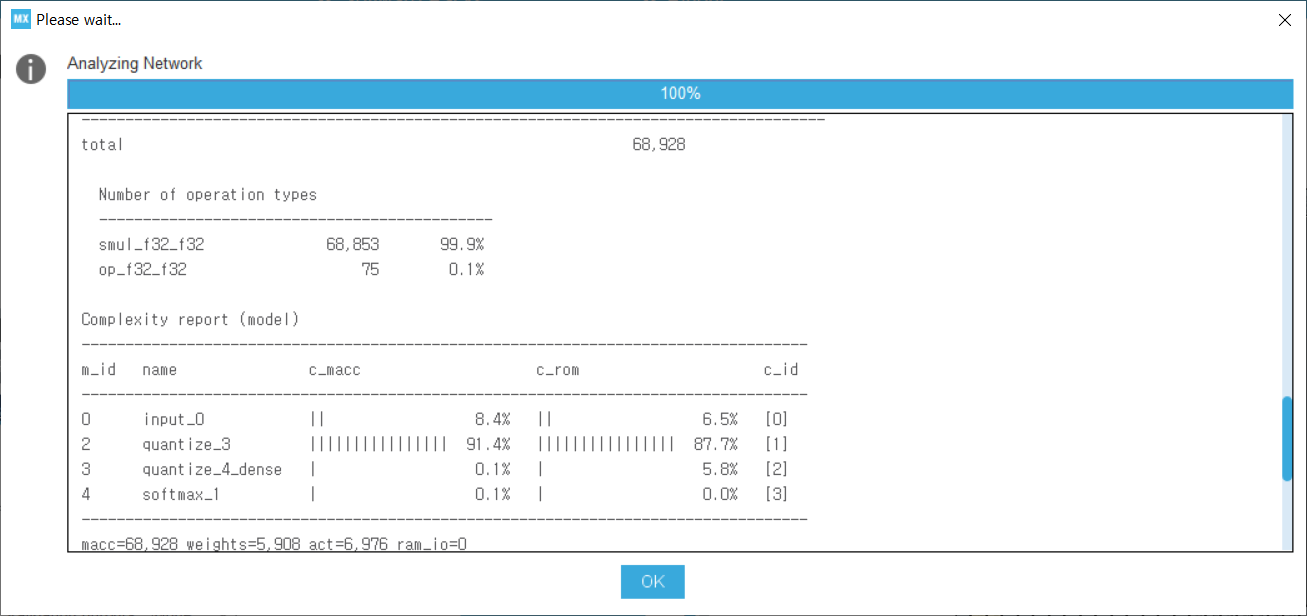

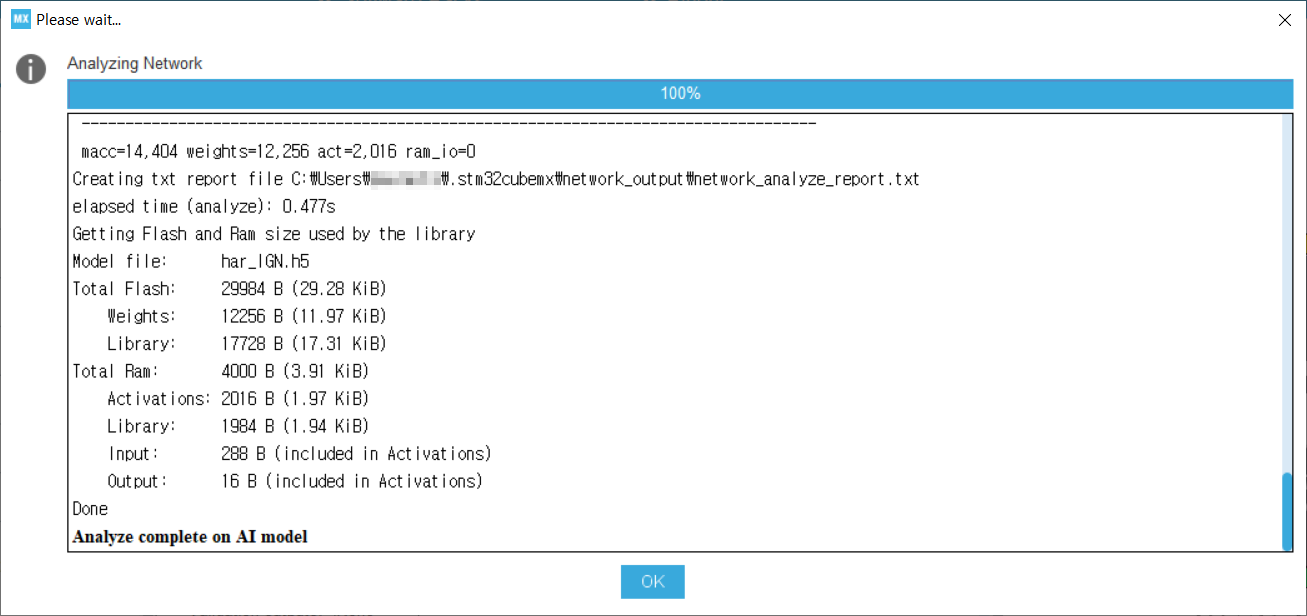

8. Analyzing Network

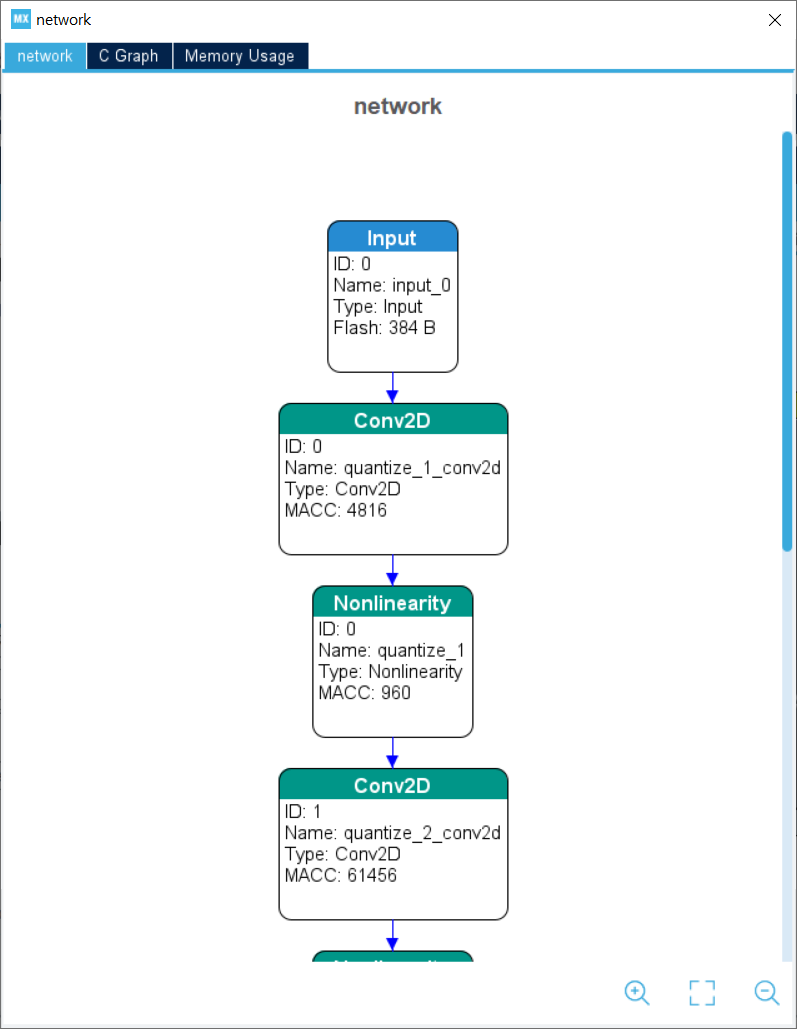

9. Show Graph



1. Anaconda 설치

2. PyCharm 설치

3. Anaconda 환경 설정

 - keras, keras-application, keras-base 설치

 - tensorflow, tensorflow-base, tensorflow-datasets 설치

4. PyCharm Interpreter 설정

5. HAR 폴더 복사

6. RunMe.py 실행

 - numpy, pandas, scikit-learn 설치

7. Log_data 폴더 생성

8. csv 파일 복사

9. WISDM dataset 다운로드 및 압축해제

10. Terminal Console에서 python RunMe.py --dataDir=Log_data 실행

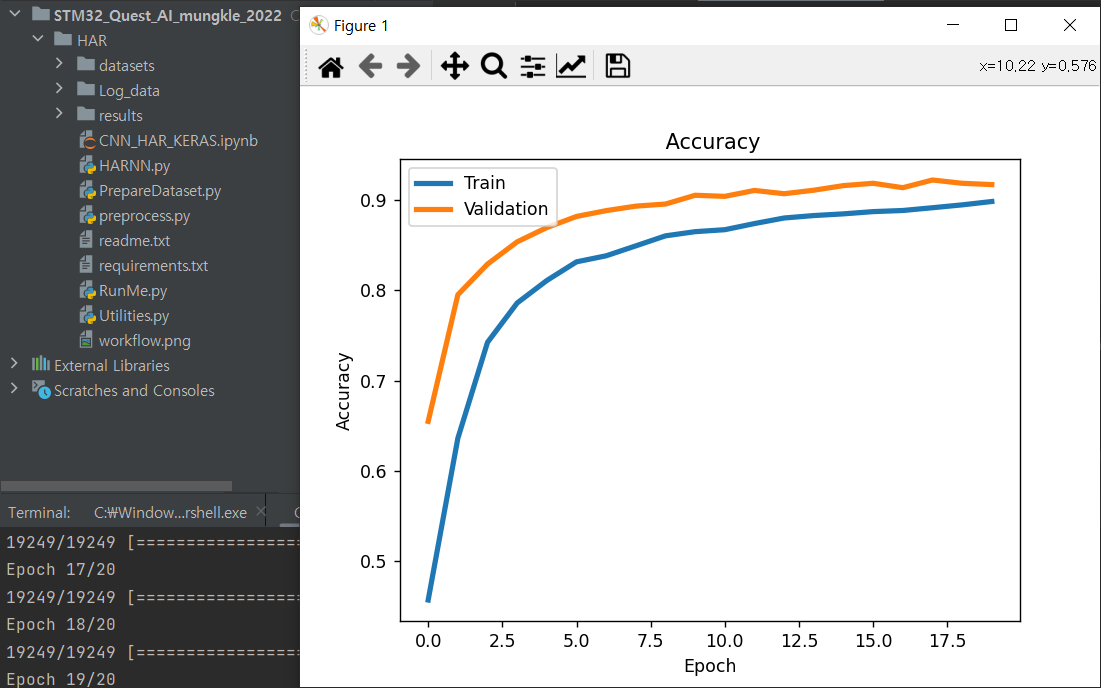

11. Accuracy 그래프

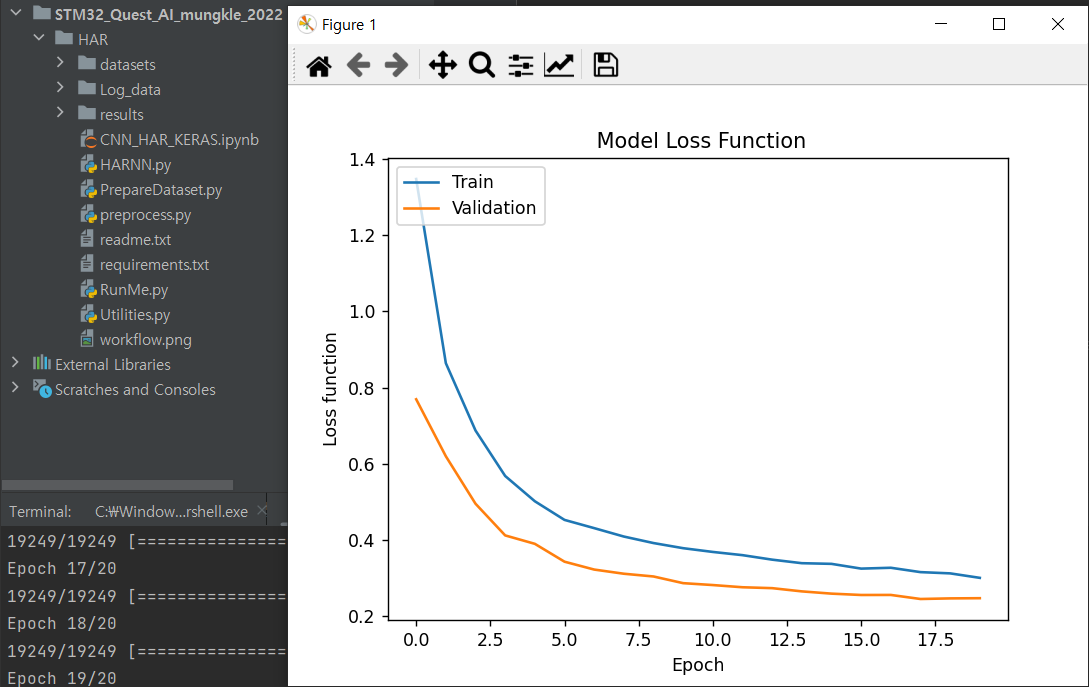

12. Model Loss Function 그래프

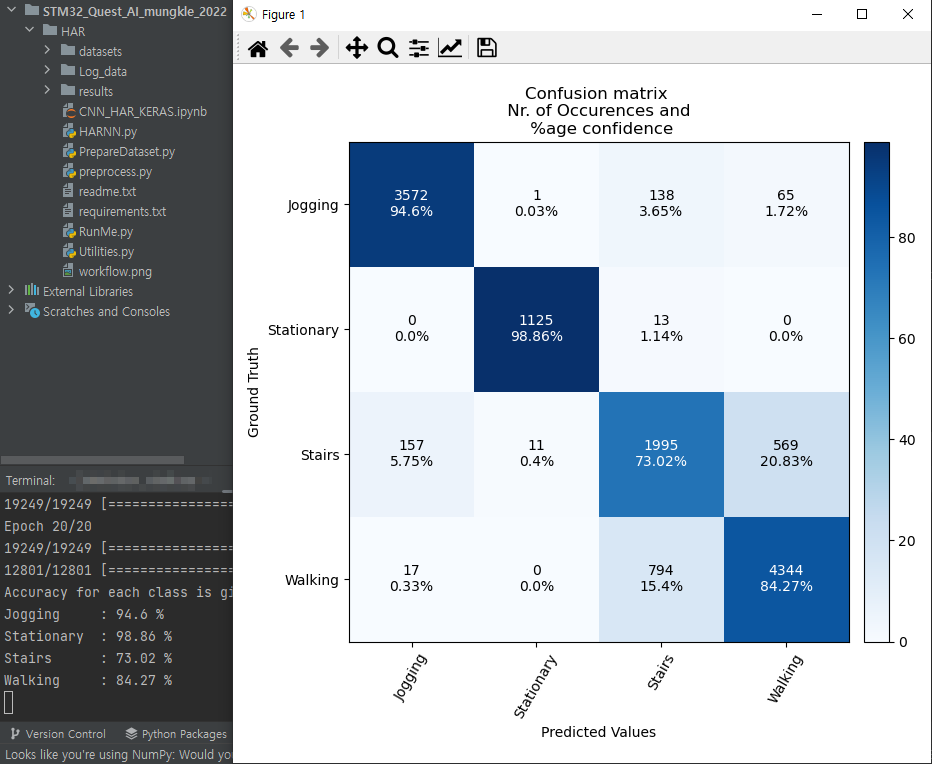

13. Confusion Matrix 그래프

14. Network Analyze

1. STM32CubeProgrammer 설치

STM32CubeProgrmmer를 다운로드한 후 설치

https://www.st.com/en/development-tools/stm32cubeprog.html

2. STM32CubeIDE 설치

https://www.st.com/en/development-tools/stm32cubeide.html

3. CleanSENSING1.bat 파일 수정

4. STM32CubeIDE

 1) 프로젝트 불러오기

 2) main.c 파일에서 static void Init_BlueNRG_Stack(void) 함수의 BoardName[8] 수정

 3) Build

5. CleanSENSING1.bat 실행

6. STM32CubeProgrammer 실행

 1) STM32CubeFunctionPack_SENSING1_V4.0.3\Projects\B-L475E-IOT01A\Applications\SENSING1\STM32CubeIDE
 2) SENSING1_BL.bin 파일 쓰기

7. ST BLE Sensor App 설치
 1) App Store에서 ST BLE Sensor 검색 후 설치

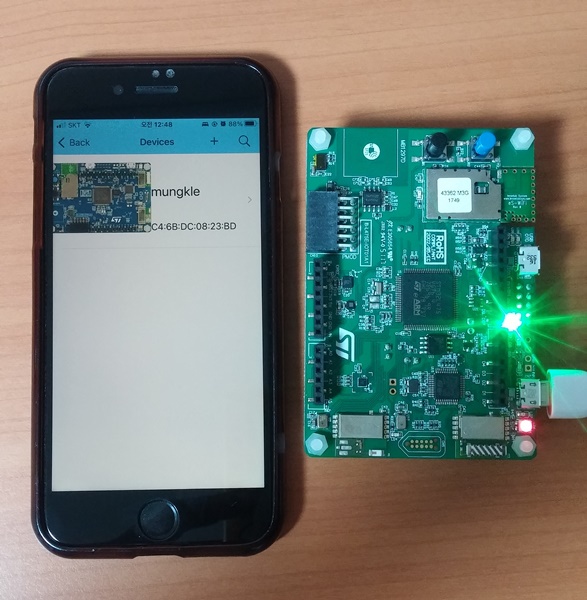

8.  “ST BLE Sensor” App의 Device 검색화면

9. Activity Recognition 동영상

[Quest 4] Jogging, Stationary, Stairs, Walking 로깅 파일 제출

Stationary 2EA

Walking    3EA

Jogging    4EA

Stairs       3EA

로깅 파일 첨부합니다.

감사합니다.

1. har_IGN 모델 생성

  -  anaconda navigator에서 개발 환경 설정

  - pip를 이용해서 라이브러리를 설치하지 말고, anaconda navigator를 이용해서 라이브러리를 설치할 것

    (라이브러리의 의존성을 맞추기 쉬움. anaconda navigator에서 자동으로 체크한 후 설치함)

  - python 3.6.13, keras 2.2.4, tensorflow 1.15.0, scikit-learn 0.24.2, pandas 1.1.5 ...

  - Quest4의 Log 파일을 Log_data 디렉토리에 복사

  - wrapt 라이브러리 때문에 NoModule Error 발생해서 모델링이 안되는 문제 해결(이전에 설치되었던 버전때문에 발생)

  - RunMe.py, HARNN.py에서 tensorflow import 관련 일부 코드 수정

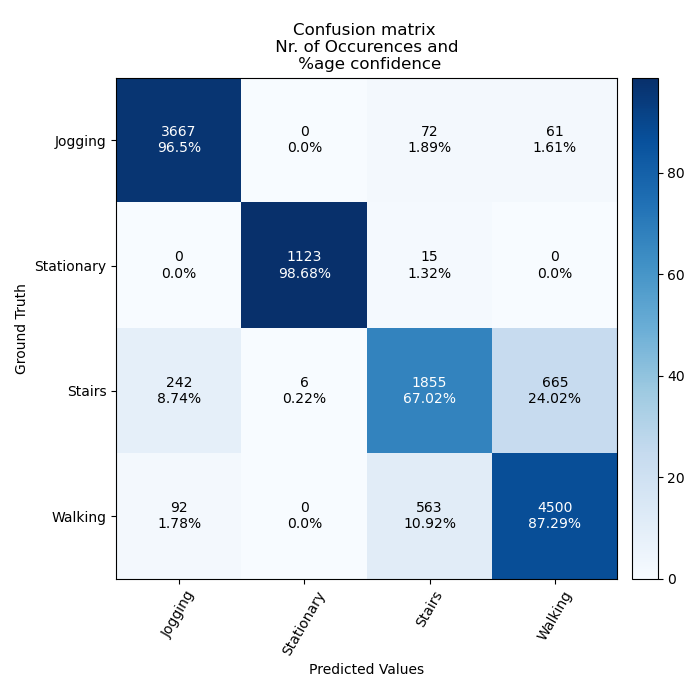

2. har_IGN confusion matrix

  - 1번에서 생성한 모델의 confusion matrix



3. STM32CubeMx - Code Generate

  - X-CUBE-AI 5.0.0 설치

  - 1번에서 생성한 모델을 이용해서 코드 생성 후 har_ign.c/.h, har_ign_data.c/.h 파일 복사

  - Build all

  - B-L475E-IOTA1 연결 후 CleanSENSING1.bat 실행



4. Human Activity Recognition 동영상
