만바라바 선풍기

• 아이디어 소개 :
  • 일반 선풍기의 경우 일정각도의 좌우 회전만 하는 데, 본 헬스케어의 주제는 선풍기 방향을 앞에 있는 사람을 인식 및 추종하고, 체열을 측정하여 체열을 특정온도까지 낮출때까지의 풍량을 발생시킨다.
  • 라즈베리파이의 카메라에서 AI로  사람의 위치를 검출하는 데, 카메라 모듈 주위에 배열된  PIR 센서어레이에서 수집된 데이터와 연동하여 사람의 위치와의 관계를 학습하고, 카메라 없이 PIR센서어레이만으로 사람의 위치를 판별할 수 있는 AI를 개발하는 것을 2차 목표로 한다.
  •
• 전반적인 개요
  • 라즈베리파이의 카메라를 통해 선풍기 방향을 앞에 있는 사람을 인식 및 선풍기 방향을 위치시키고, 체열을 측정하여 체열을 특정온도까지 낮출때까지 풍량을 발생시킨다.  체열이 특정온도 이상이면 다시 풍량을 높인다.
  • 라즈베리파이는  카메라에서 AI로  사람의 위치를 검출하는 데, 카메라 모듈 주위에 배열된  PIR 센서어레이에서 수집된 데이터와 연동하여 사람의 위치와의 관계를 학습하고, 카메라 없이 PIR센서어레이만으로 사람의 위치를 판별할 수 있는 AI를 개발하는 것을 2차 목표로 한다.
  • 2차목표가 충족되었을 경우 rpi 대신, ardunino나 stm32등의 mcu에 포팅하는 것을 3차 목표로 한다.
  •

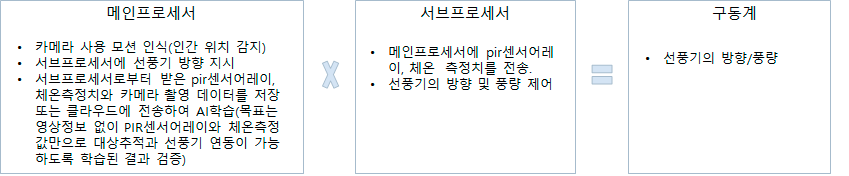

• 전체 구조를 표현하는 블록 다이어그램

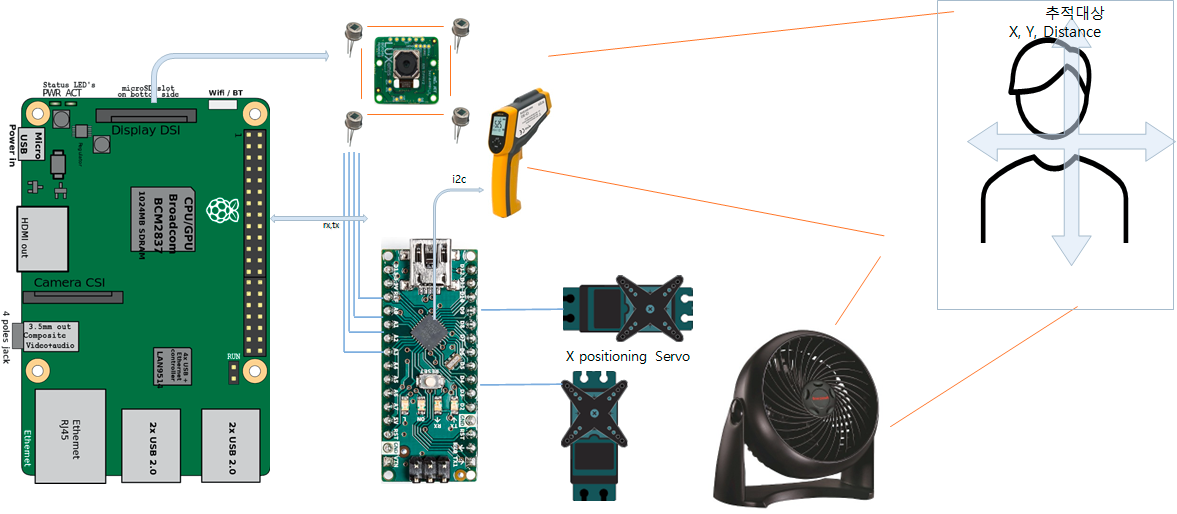

• 하드웨어 구성 다이어그램

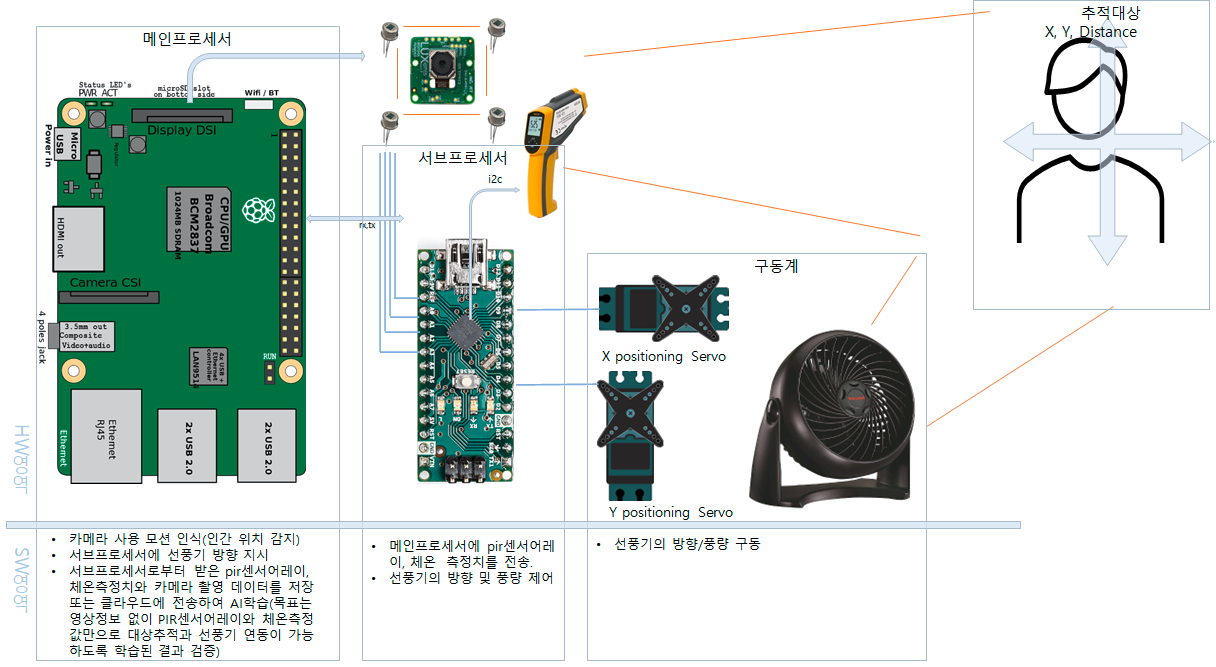

• 소프트웨어 구성 다이어그램

• 사용 부품 목록

           - 라즈베리파이3B+  * 1
           - 라즈베리 카메라   * 1
           - 아두이노 나노      * 1
           - HC-SR501 PIR sensor  * 4
           - GY-906 비접촉 적외선 온도 센서 MLX90614
           - DHT11 온습도센서    * 1
           - MG996R servo Motor * 2
           - PWM Controled FAN * 1
           - 5V 3A Power Adaptor  * 1

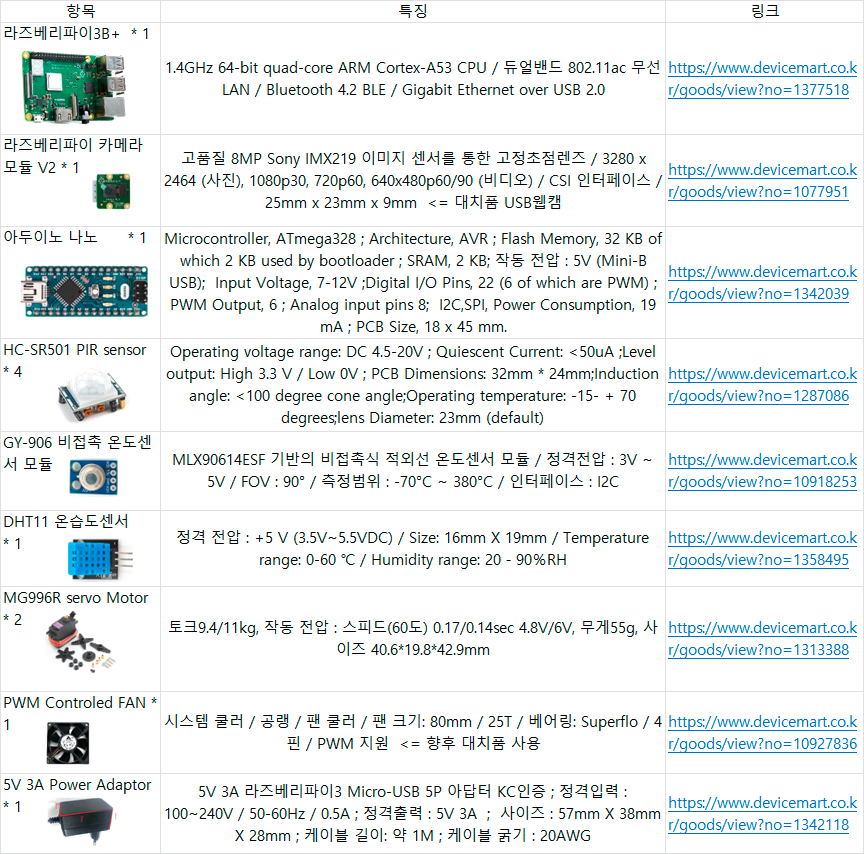

• 부품의 사양과 특징 기술

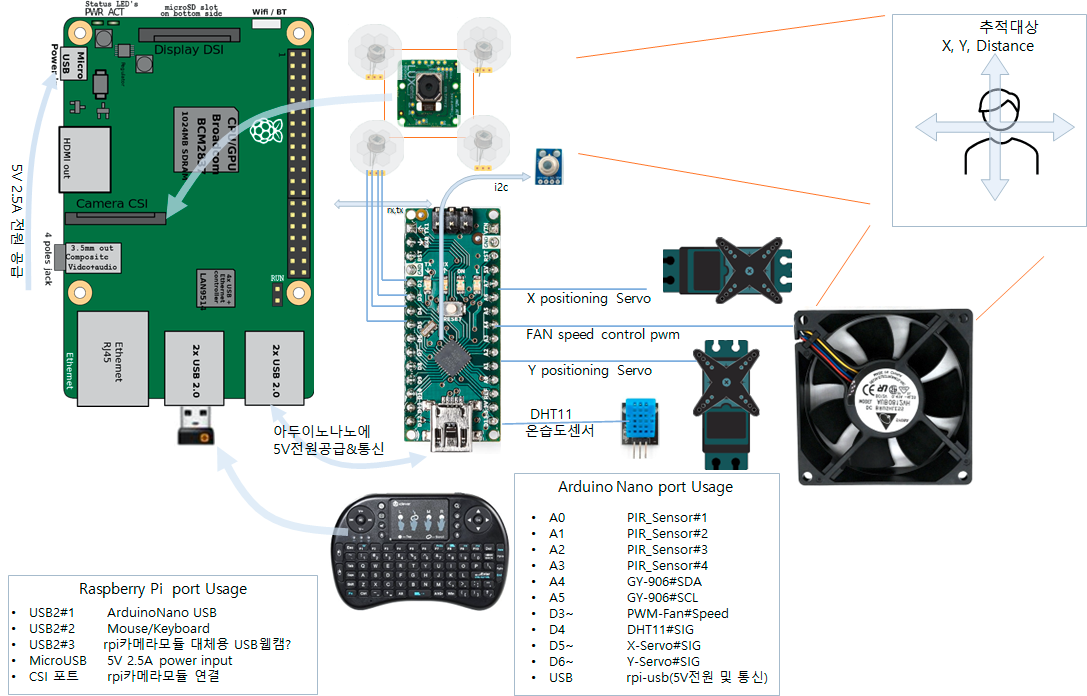

• 회로도 또는 연결도

• 기구 구성품의 디자인 파일, 일러스트 등

 ....



• 하드웨어 제작 일정과 과정에 대한 설명

--- 부품 수배중....
