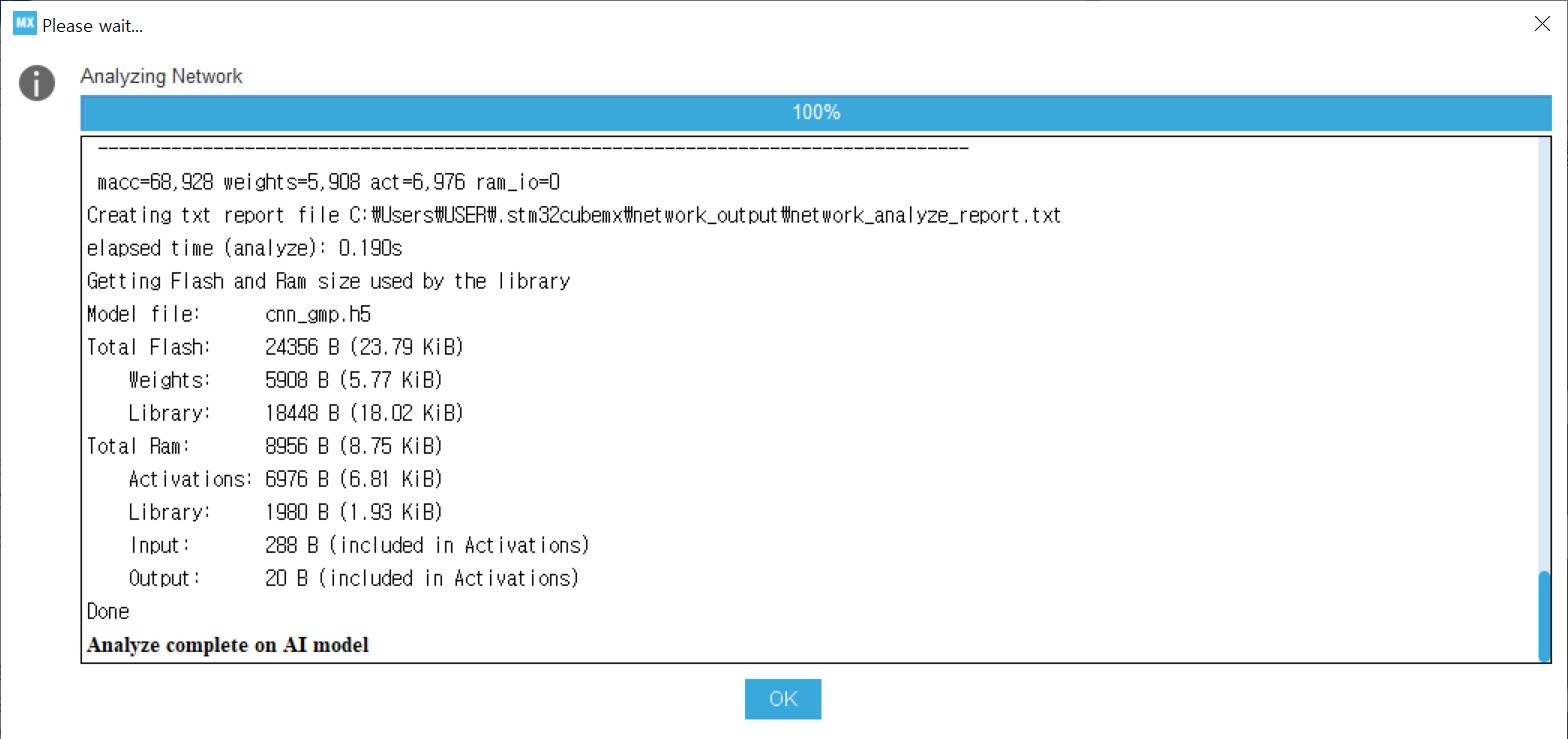

1. Analyze 종료 화면

 - X-CUBE-AI > Artificial Intelligence V7.2.0 사용

2. Show Graph 화면

3. Analyze Report

 - 첨부파일 참조 (network_analyze_report.txt)



• 닉네임 : 자작공작소
• 폴더이름 : DIY_Workshop

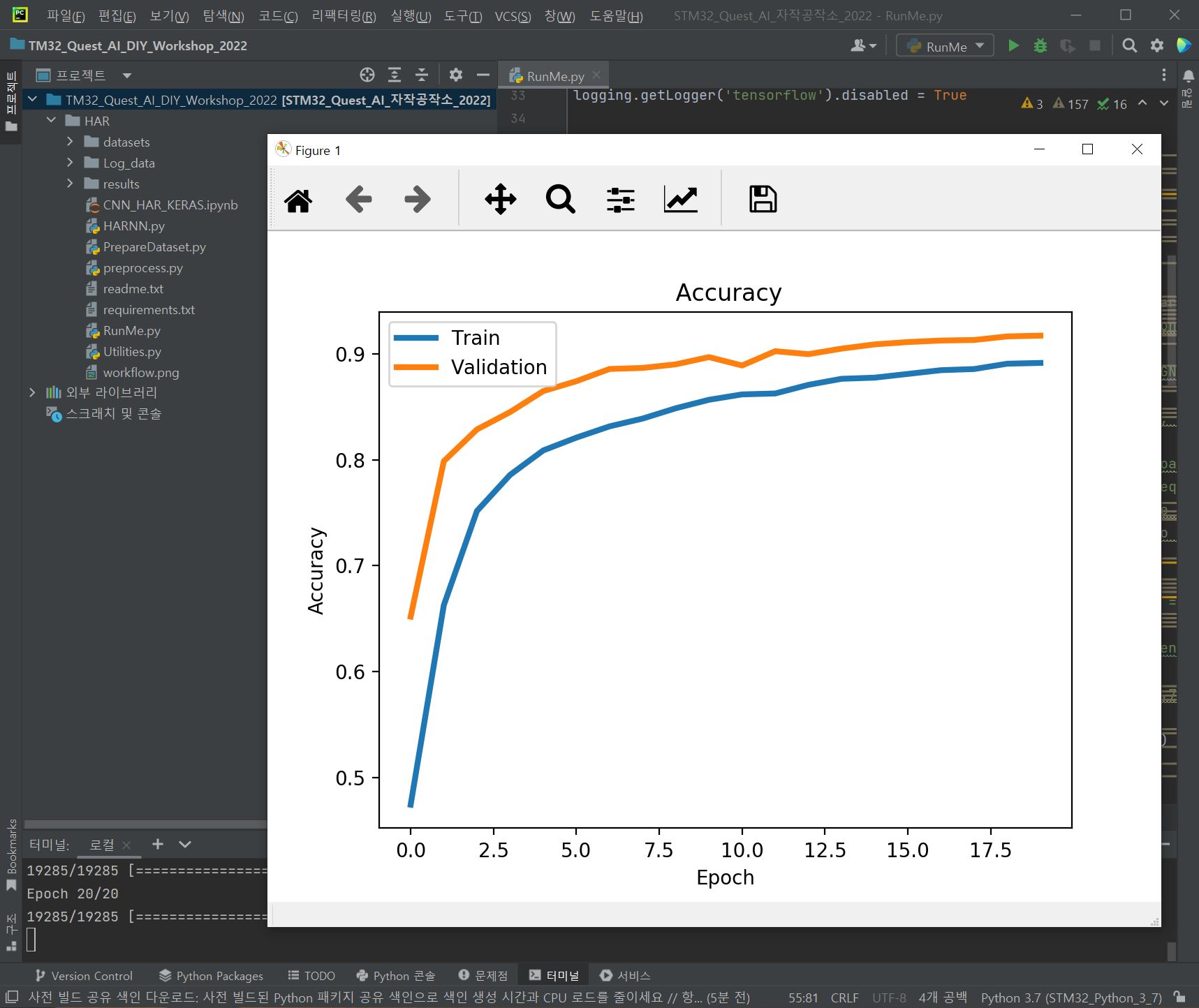

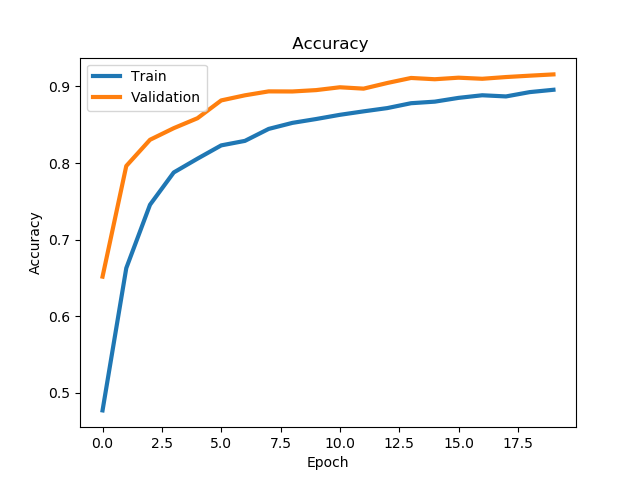

1. Accuracy 그래프를 Capture

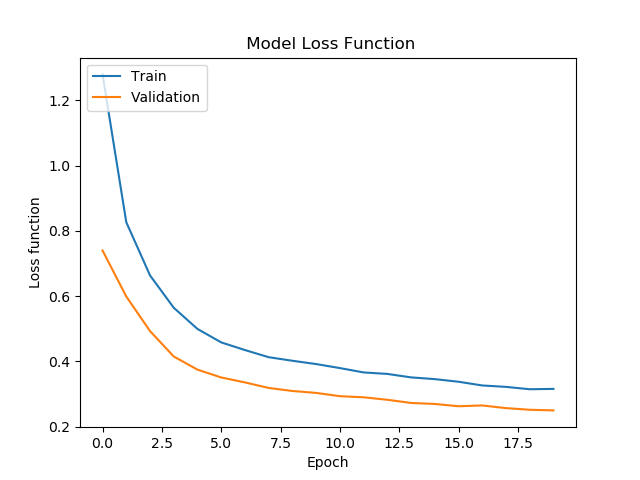

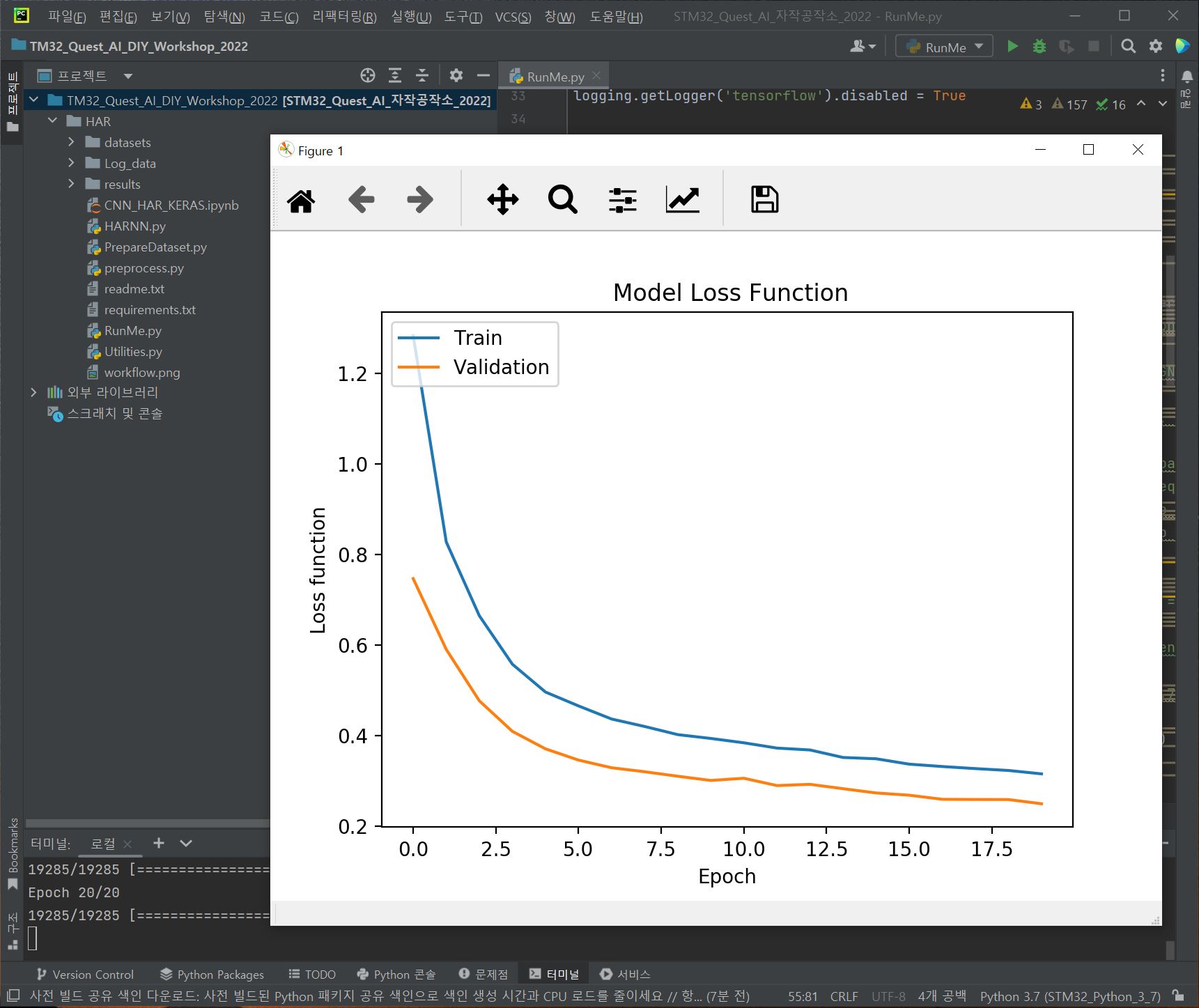

2. Model Loss Function 그래프를 Capture

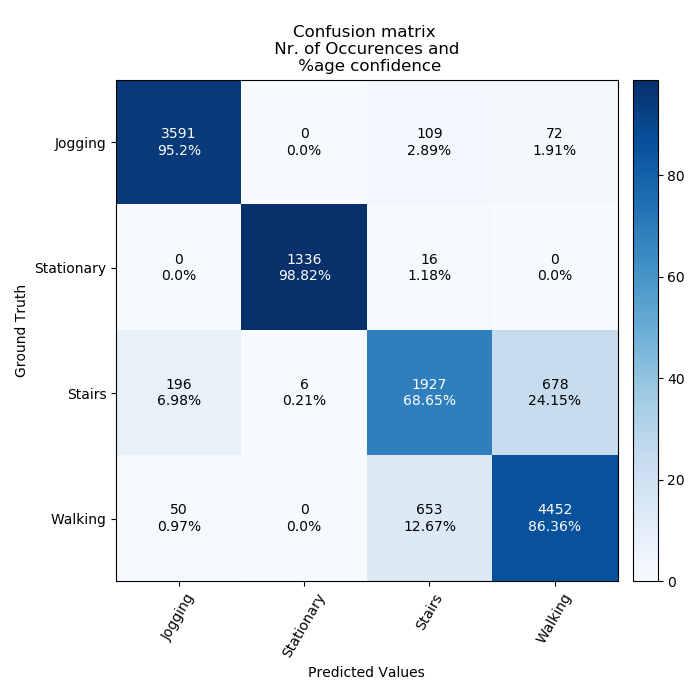

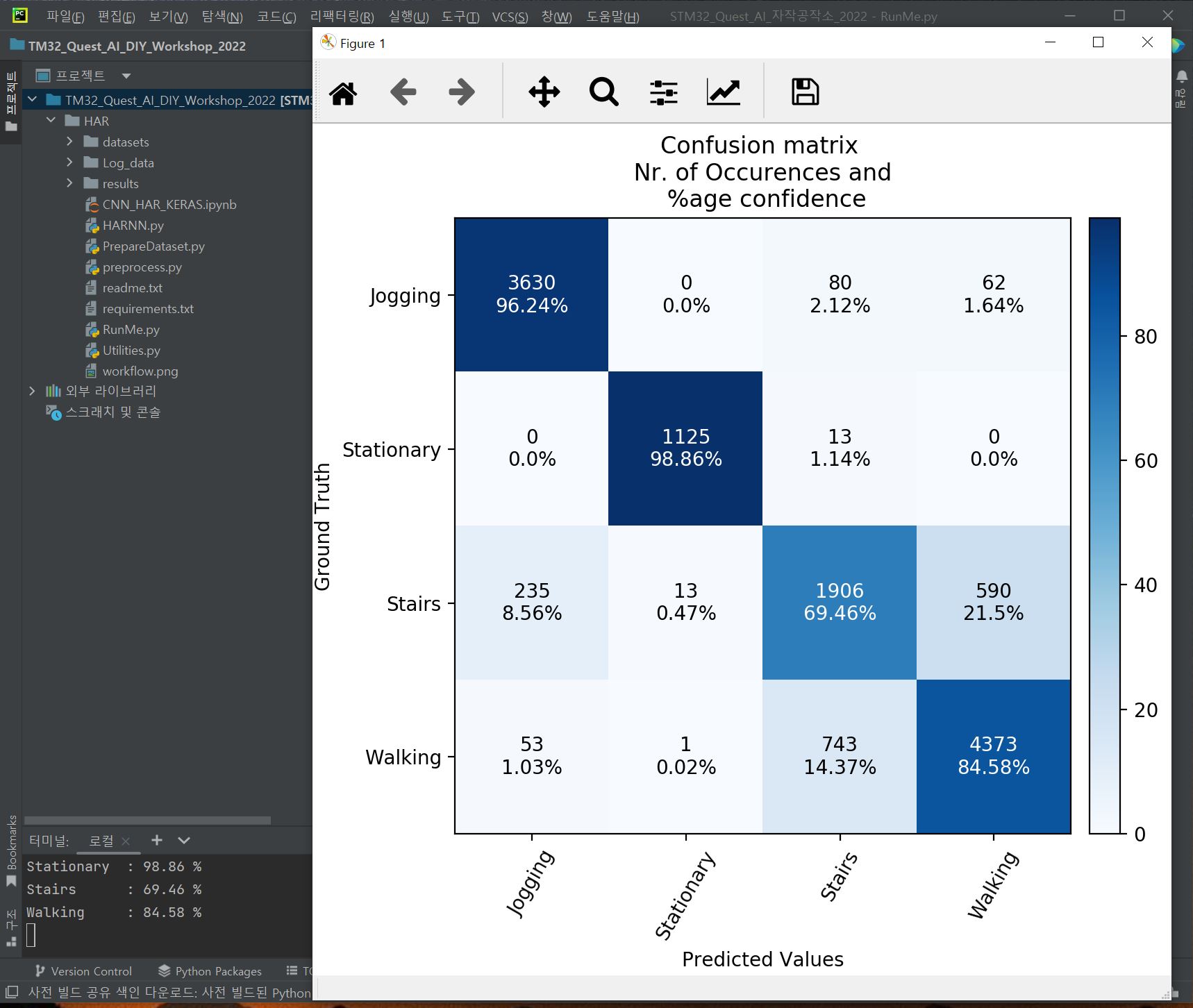

3. Confusion matrix 그래프를 Capture

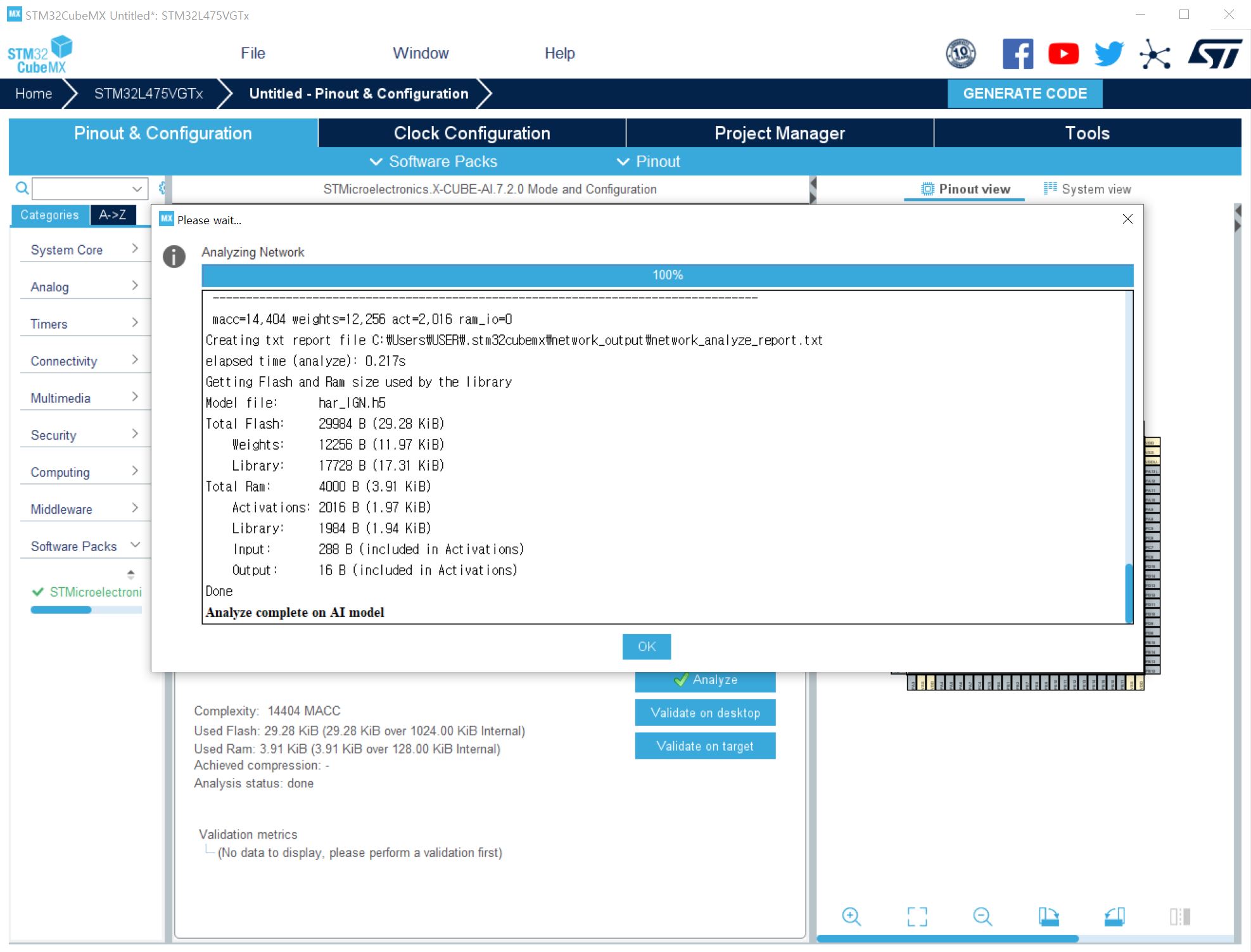

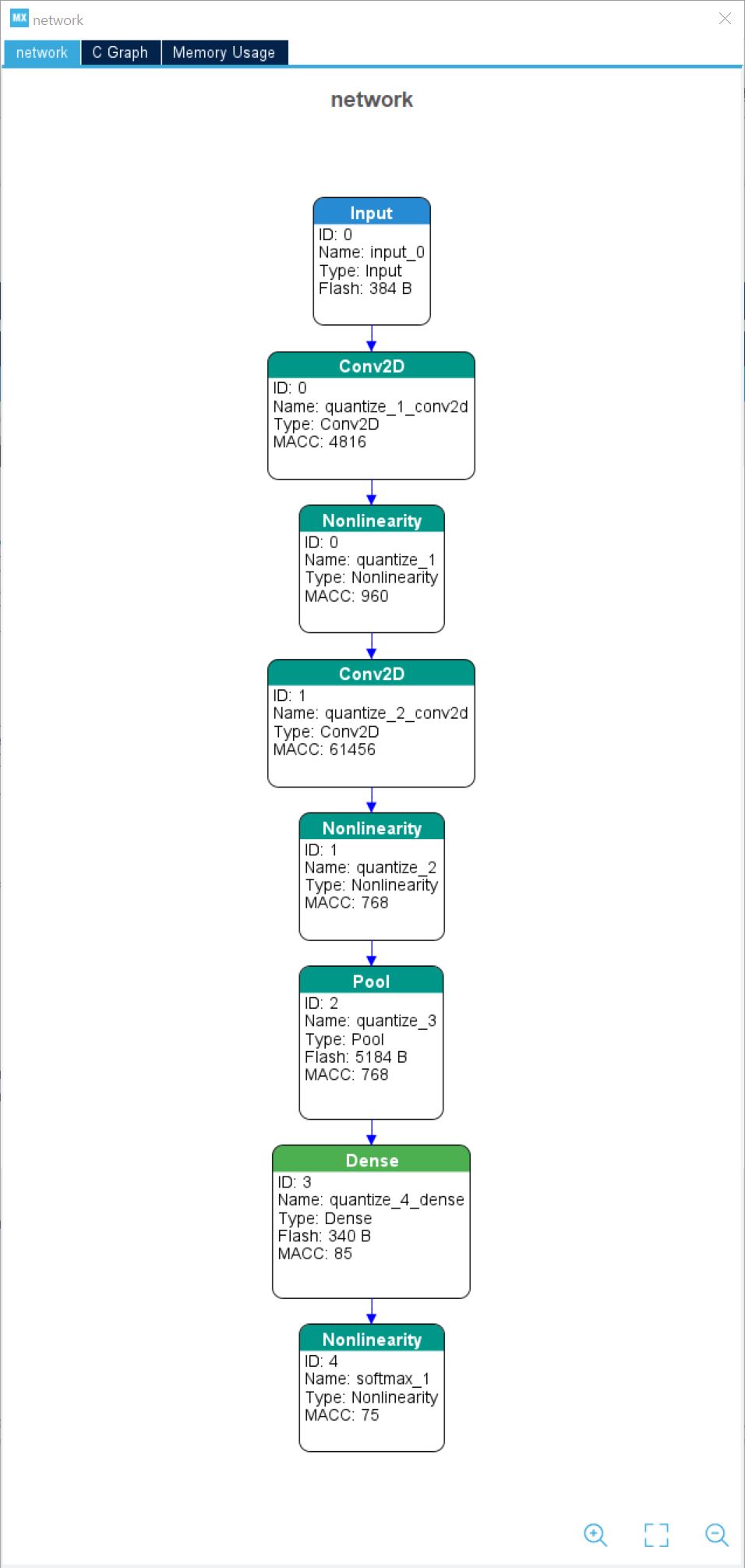

4.  STM32Cube.AI Analyze 결과 화면 제출

5. Analyze 결과 화면에서 표기된 Creating txt report file 경로에서 network_analyze_report.txt 파일을 제출

 - 첨부 파일 참조







※ 보내주시는 보드가 아직 도착하지 않아서 가지고 있던 보드로 진행 하였습니다.

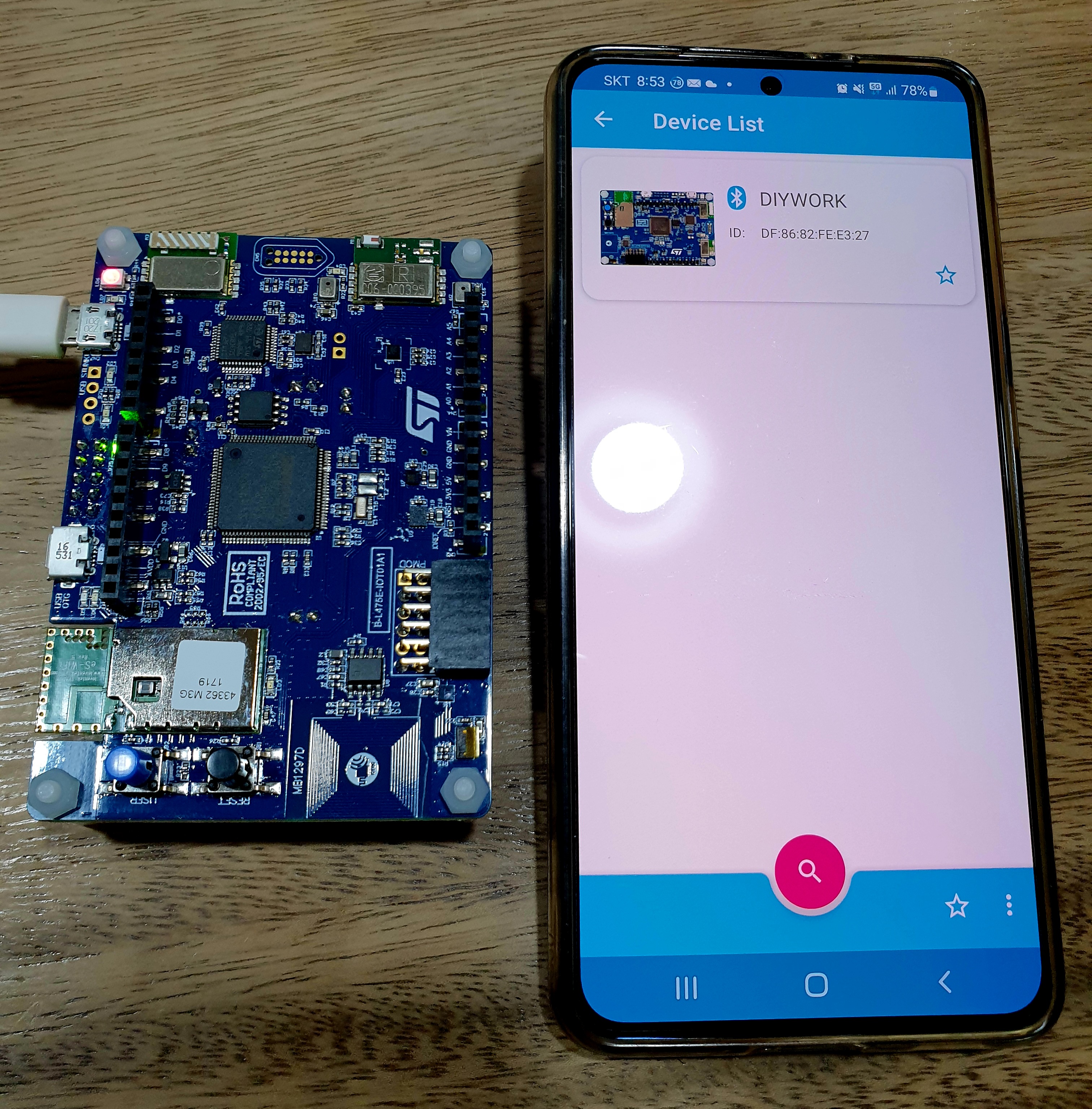

1. B-L475E-IOT01A1 보드에 연결된 BLE 모듈인 BlueNRG의 Device Name을 변경하고 “STBLESensor” Mobile App에서 Device 검색화면을 Capture 후 제출합니다.
Device Name : DIYWORK(자작공작)



2. “STBLESensor” Mobile App과 Board를 BLE로 연결하고 Activity Recognition을 선택하여 보드를 손으로 흔들어 보면서 Activity Recognition의 결과가 달라지는 것을 동영상으로 간단하게 촬영하여 제출합니다.

1. PC에 이동식 디스크 형태로 연결 후에 로깅한 데이터를 저장 후 제출합니다.
Jogging, Stationary, Stairs, Walking에 대해서 10번 정도 로깅하여 10개의 csv 파일을 압축하여 제출합니다.

>> Jogging, Stationary, Walking는 30초 정도, Stairs는 10초 정도의 데이터를 로깅하였습니다.

학습 데이터를 모으는 것이 중요하고 힘든 과정 이였습니다.

1. Mobile App과 B-L475-IOT01A1 보드를 이용하여 Human Activity Recognition 을 진행하는 짧은 영상을 레코딩하여 업로드합니다.

아래 조건으로 Quest를 진행합니다.

1) Quest 4에서 로깅한 데이터 40개를 사용해서 har_ign 모델을 만듭니다.

Accuracy for each class is given below.
Jogging     : 95.2 %
Stationary  : 98.82 %
Stairs      : 68.65 %
Walking     : 86.36 %



2) CubeMX를 이용해서 위에서 만든 모델을 STM32용으로 변환합니다. X-CUBE-AI 버전 문제(최신 버전으로 제너레이션하면 만들어지는 헤더와 소스파일 구조가 예제와 다름, SENSING1에서 컴파일 오류 발생)로 다운그레이 하여 SENSING1프로젝트에서 빌드가 되도록 합니다.

• Python 3.7
• keras 2.2.4
• X-CUBE-AI 4.1.0 (SENSING1 예제에서 사용한 버전으로 다운그레이)

// har_ign.c
#define AI_TOOLS_VERSION_MAJOR 4
#define AI_TOOLS_VERSION_MINOR 1
#define AI_TOOLS_VERSION_MICRO 0



3) 평가보드로 다운로드하고 Human Activity Recognition을 테스트합니다.

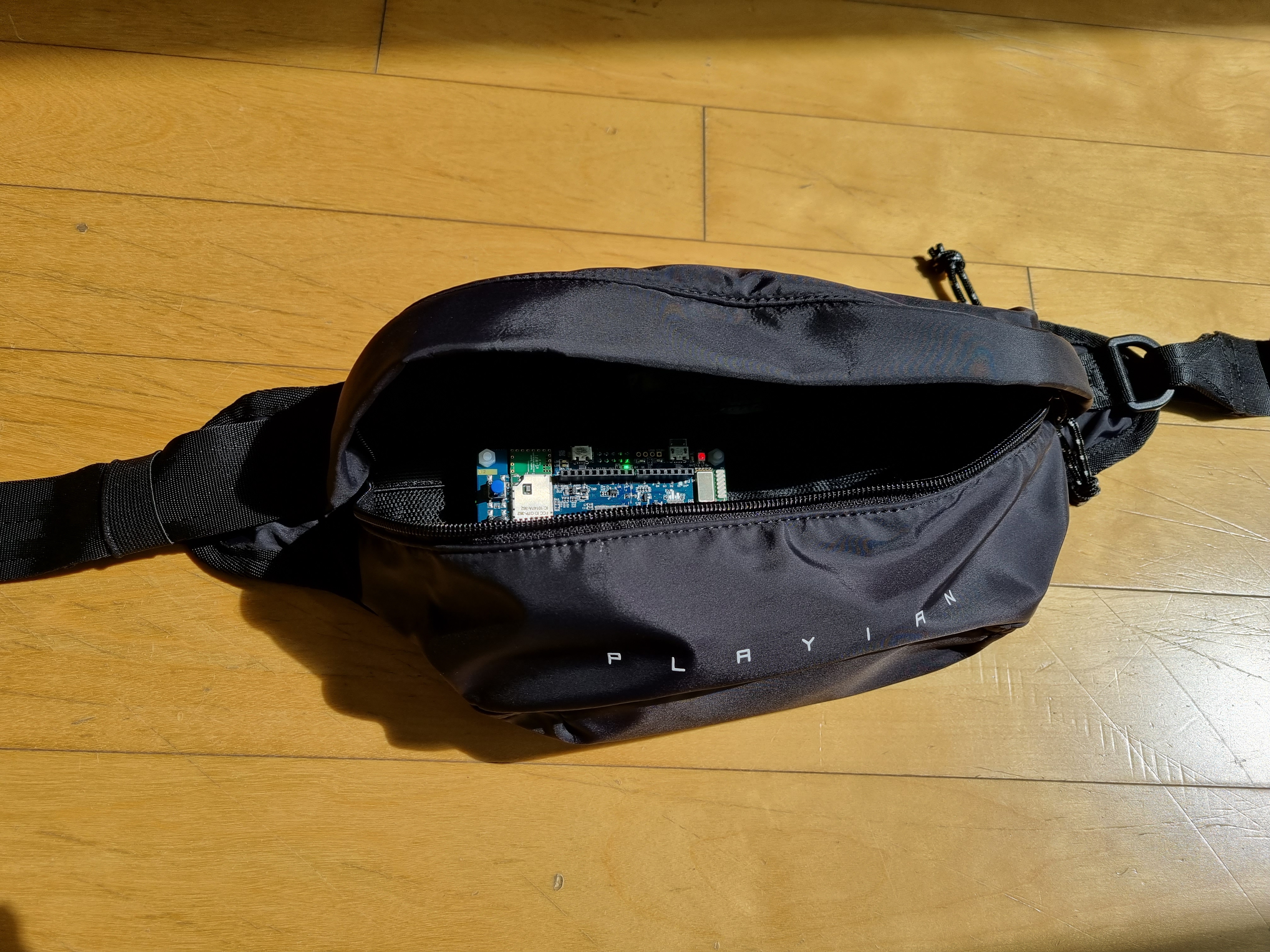

▣ 평가보드를 허리전대에 넣고 테스트 진행

▣ 테스트 영상

1. 개발하신 어플리케이션이B-L475E-IOT01A 보드에서 구동하는 동영상을 업로드 해주세요.
2. 상용 머신러닝 툴에서 사용한 Source Code를 업로드 해주세요.
3. B-L475E-IOT01A에 적용된 Application Source Code와 해당 Application에 대한 소개 및 설명을 포함하는 PDF 문서를 업로드 해주세요.
(PDF 문서에는 2번의 머신러닝 툴에서의 Model에 대한 설명도 포함 합니다. 예를 들어 Model의 구성 설명이나 Accuracy 등과 같은 내용을 설명해 주시면 됩니다.)

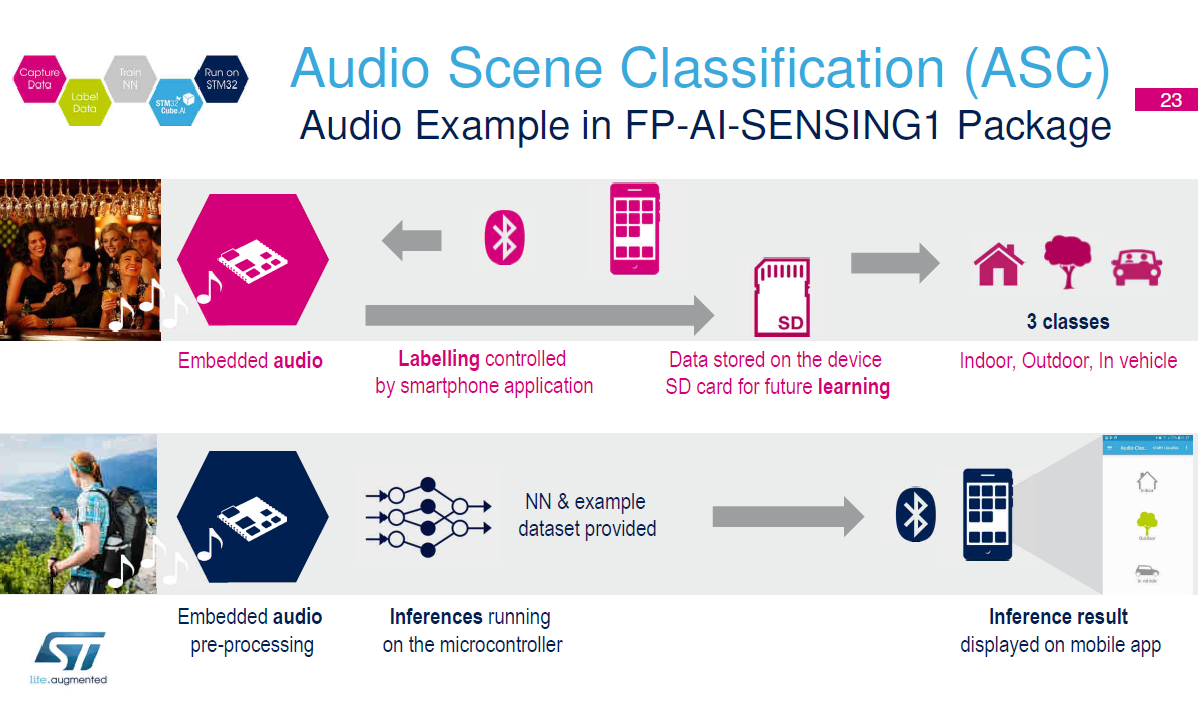

마지막 퀘스트 도전 주제는 Audio Scene Classification (ASC)입니다.



• 계곡의 물 흐르는 ASMR - 0_water.wav
• 장작 타는소리 ASMR - 1_fire.wav
• 늦은 밤 귀뚜라미 ASMR - 2_night.wav



위 세가지를 케라스 CNN을 이용하여 모델을 만들고 STM32 보드에서 실행하였습니다.

SENSING1 소스에 있는 ASC 프로세싱 소스의 경우 INT8 타입의 입출력 가충치 값만을 사용하도록 되어 있어서 케라스에서 만든 FLOAT32의 가중치 값을 사용하기 위해서는 예제 소스 수정이 필요했습니다. 아래는 수정한 코드의 일부입니다.

또한 ASC 코드가 동작하기 위해서는 힙메모리 확보가 필요했습니다. 그래서 필요없는 HAR 관련 코드를 삭제하였습니다.



ASC_StatusTypeDef ASC_NN_Run(float32_t *pSpectrogram, float32_t *pNetworkOut)
{
	ASC_StatusTypeDef ret =  ASC_ERROR;

  //ai_i8 AscNnOutput[AI_ASC_OUT_1_SIZE] = {};
  //ai_i8 AscNnInput[AI_ASC_IN_1_SIZE] = {};

  /* Z-Score Scaling on input feature */
  for (uint32_t i = 0; i < SPECTROGRAM_ROWS * SPECTROGRAM_COLS; i++)
  {
    pSpectrogram[i] = (pSpectrogram[i] - featureScalerMean[i]) / featureScalerStd[i];
  }

  //aiConvertInputFloat_2_Int8(AI_ASC_MODEL_NAME, AI_ASC_MODEL_CTX,pSpectrogram, AscNnInput);

  //aiRun(AI_ASC_MODEL_NAME, AI_ASC_MODEL_CTX, AscNnInput, AscNnOutput); // org
  aiRun(AI_ASC_MODEL_NAME, AI_ASC_MODEL_CTX, pSpectrogram, pNetworkOut);

  //aiConvertOutputInt8_2_Float(AI_ASC_MODEL_NAME, AI_ASC_MODEL_CTX,AscNnOutput, pNetworkOut);

  ret =  ASC_OK;

  return ret;
}

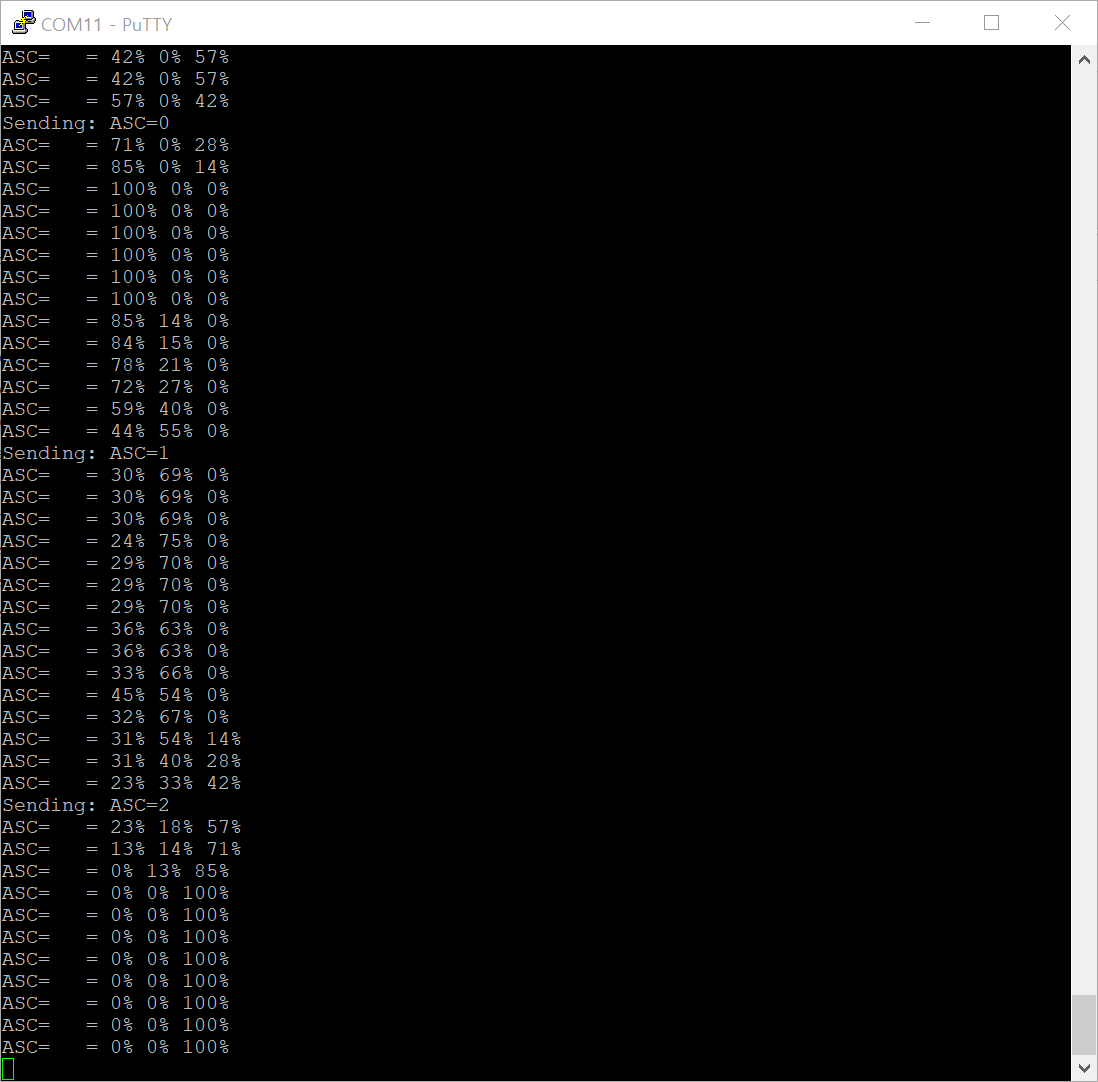

아래는 세가지 소리에 대한 결과입니다.







잘 동작합니다.

자세한 내용은 첨부된 PDF 레포트를 확인해 주십시오.

:)
