스마트 관수 시스템

1. 아이디어 소개 및 개요

형님이 시골집 텃밭에서 양파농사를 짓고 계신데 양파 모종을 옮겨심고 한동안 가장 중요하게 여기는것이 "물주기"입니다.

스프링클러 여러대를 전개하고 여기저기 옮겨가며 밭 전체에 수분이 골고루 공급될수 있게 하는게 핵심인데요,

그동안은 왔다갔다하면서 펌프를 켰다 껐다해야하고 다른 일을 하거나 어디 외출이라도 할라치면 물주는 시간을 놓치거나 시간맞춰 돌아오느라 신경써야하는 등 신경을 많이 써야했습니다.

Pico W 의 무선기능을 활용하면 원격으로 스마트폰을 통하여 제어함으로써 밭에 물주기가 가능하고 토양의 수분상태도 편리하게 확인할수 있겠다는 생각을 했습니다.

조도센서, 수분센서를 통해 물 공급 시기를 결정하고 내장된 온도센서 데이터와 같이 서버에 기록을 남김으로써 사용자가 현재 상태를 한눈에 파악할 수 있을뿐 아니라 향후 스마트 팜으로의 확장도 가능하리라 생각됩니다.

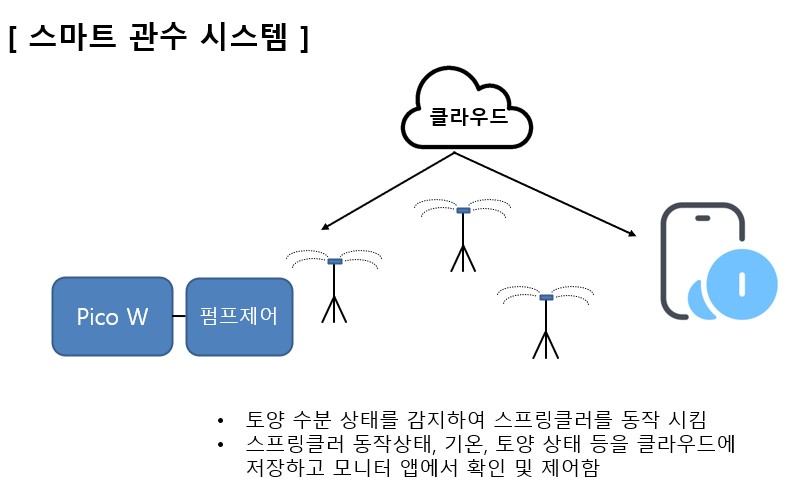

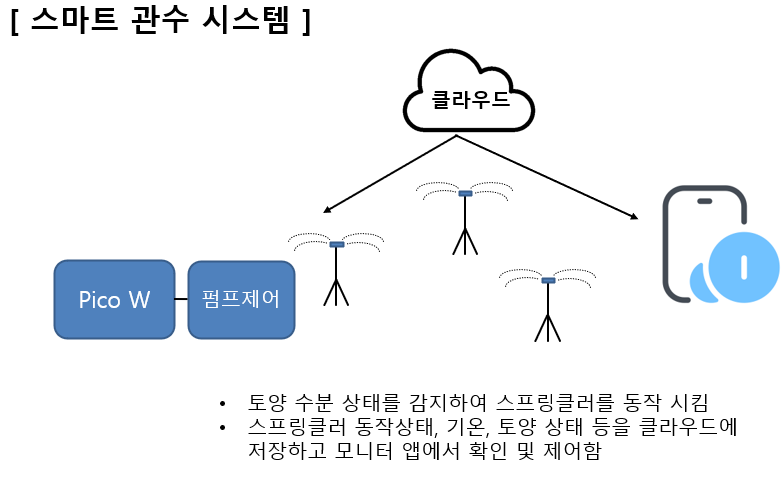

2. 블록 다이어 그램

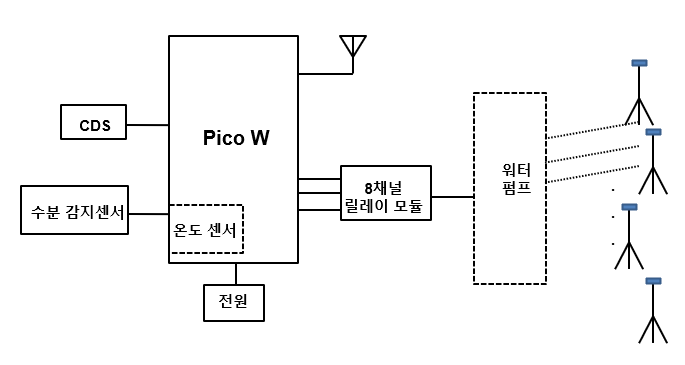

3. 하드웨어 구성 다이어그램

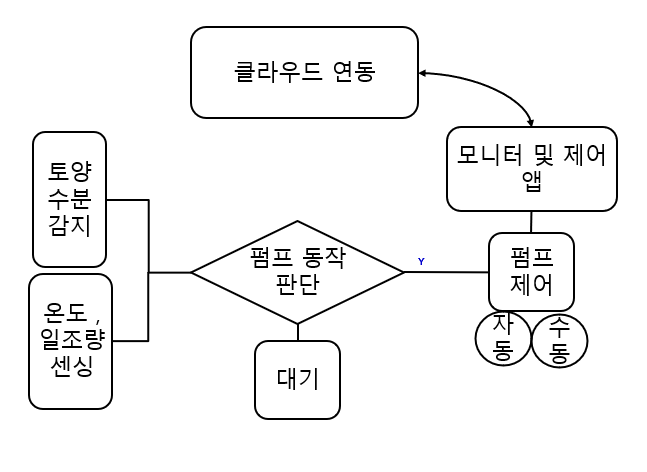

4. 소프트웨어 구성 다이어그램



1. 개발 툴 정보

프로그래밍 언어 : 파이썬 - Thonny IDE

* 설치과정

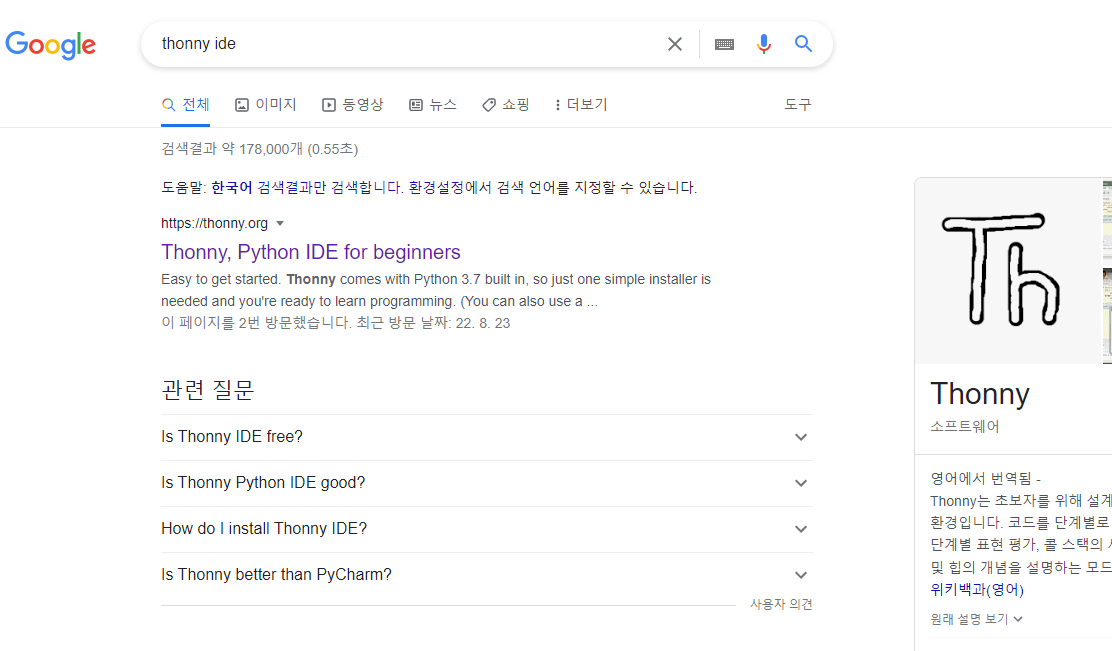

1) https://thonny.org 방문 (검색 사이트에서 Thonny IDE 검색)

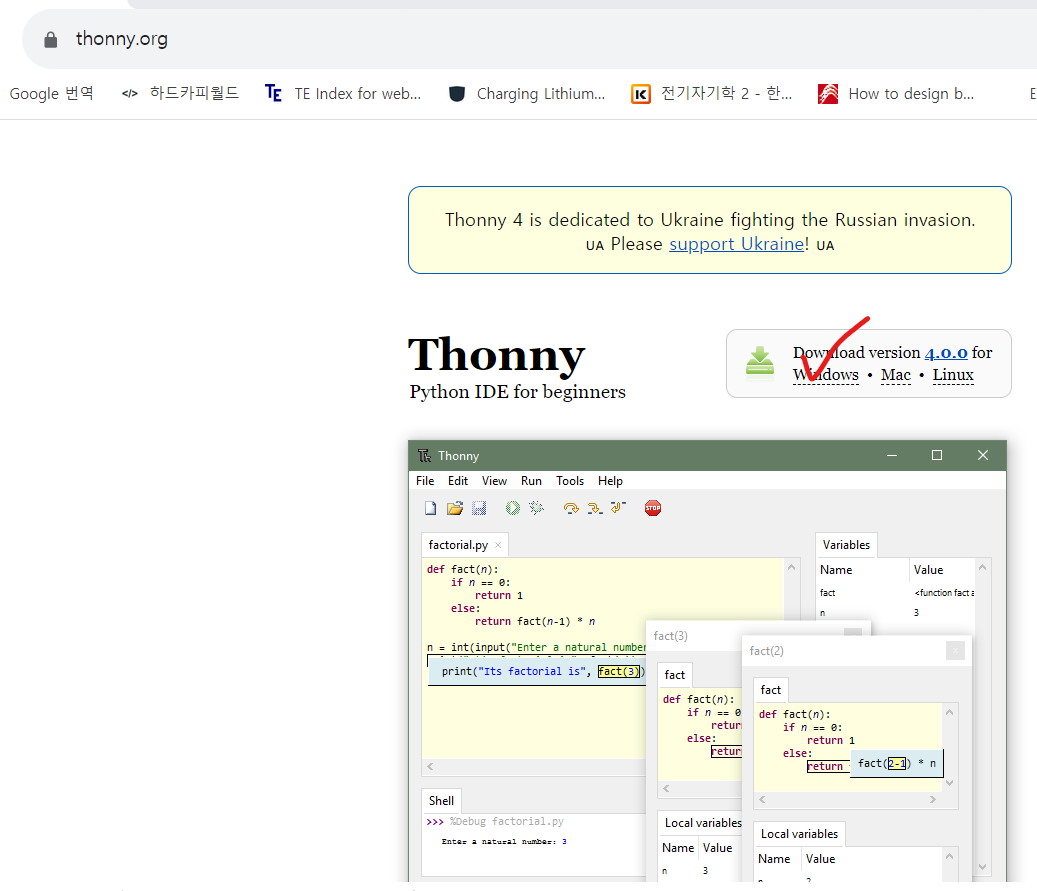

2) Thonny Download

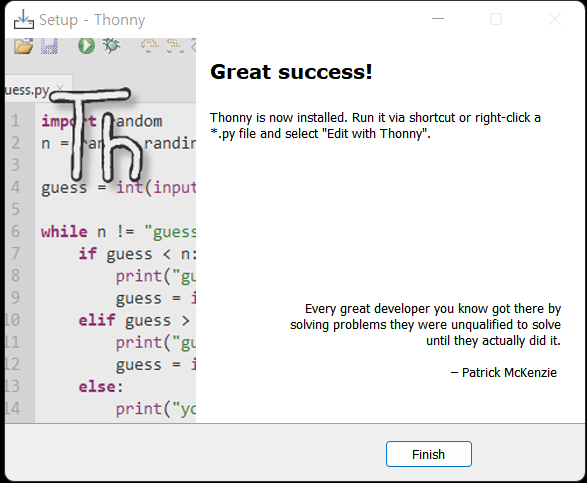

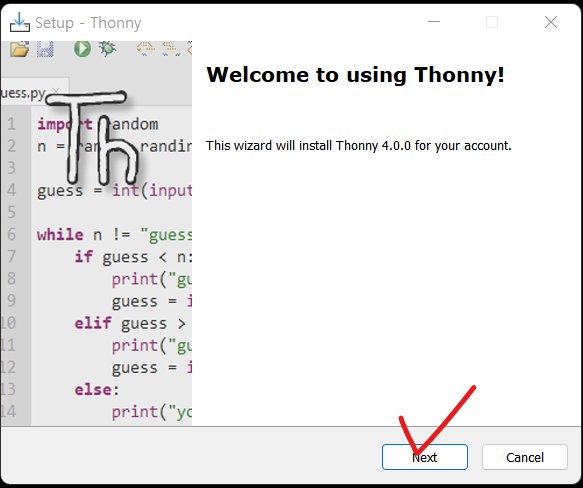

3) Tonny 설치(Next>Next...)



2. IoT Cloud

무료 IoT 클라우드 중 비교적 다루기 쉬운 ThinkSpeak 를 활용할 예정이다

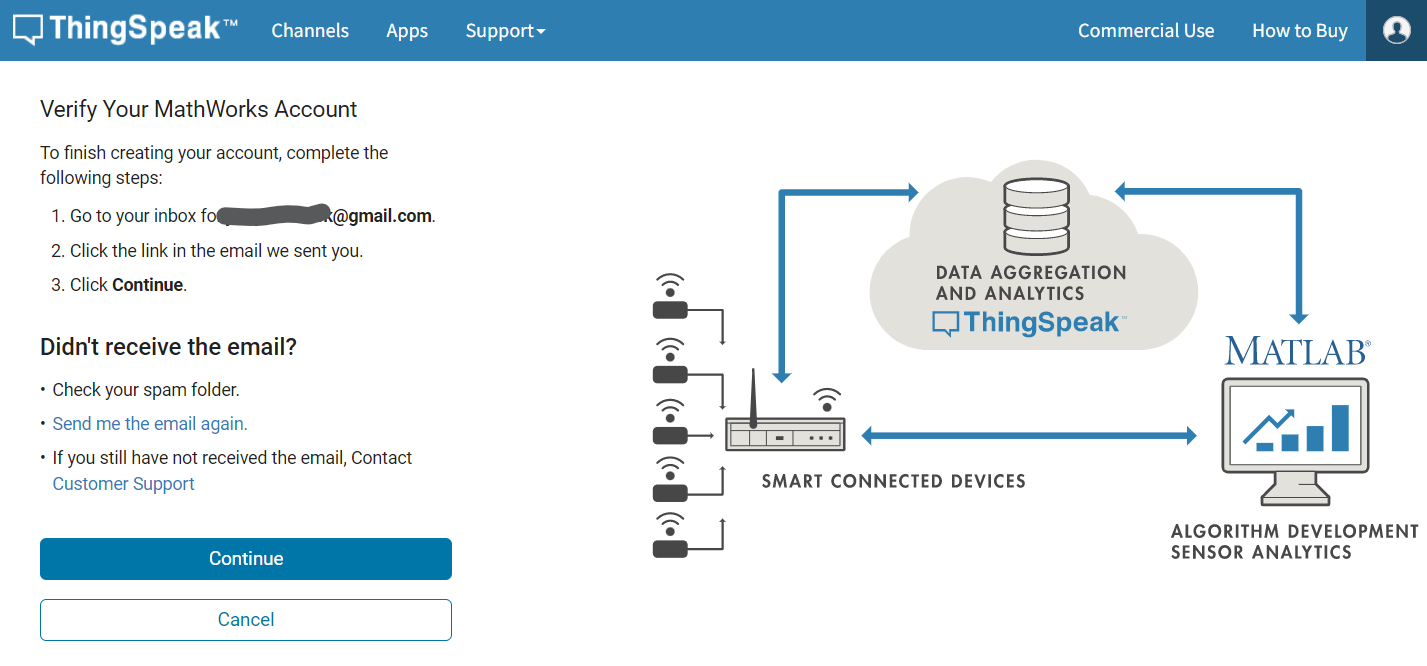

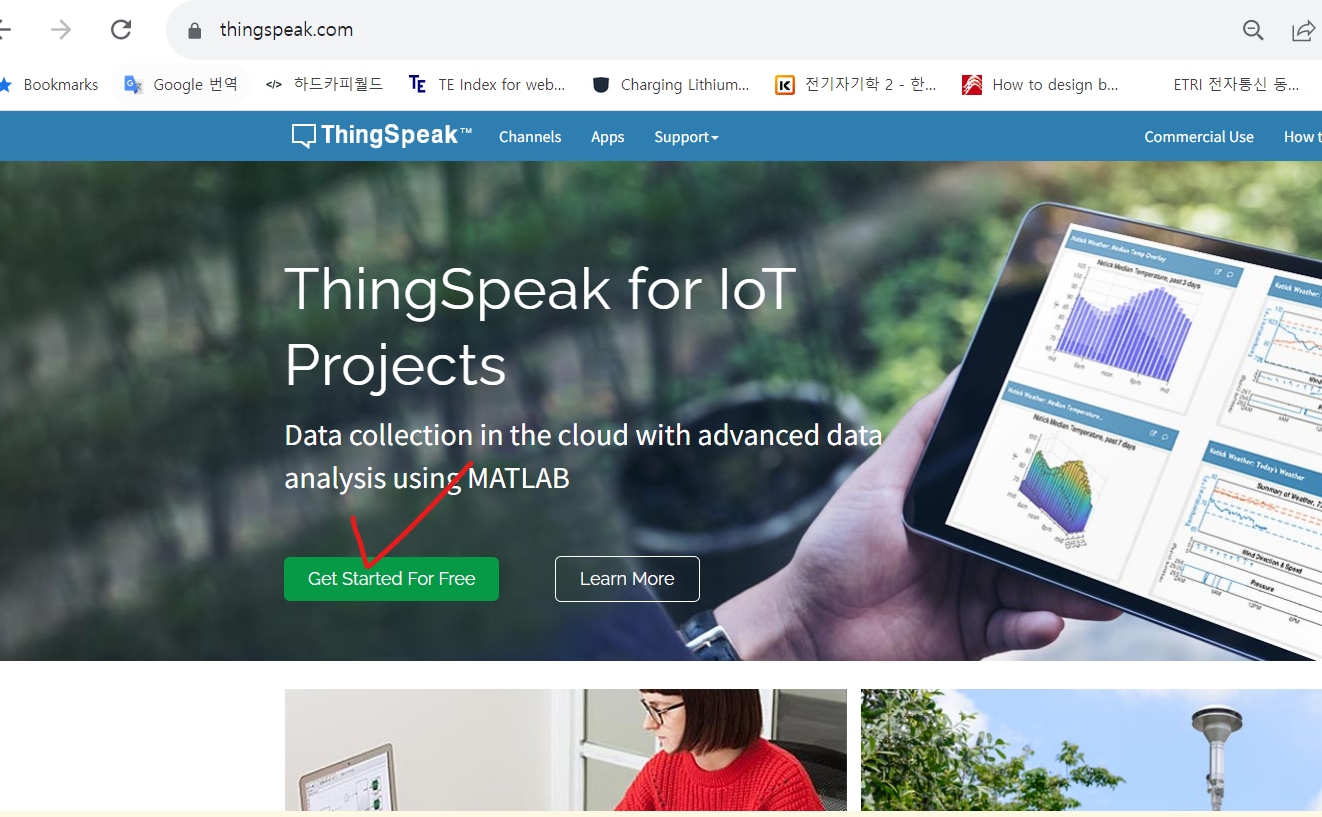

1) 계정 만들기

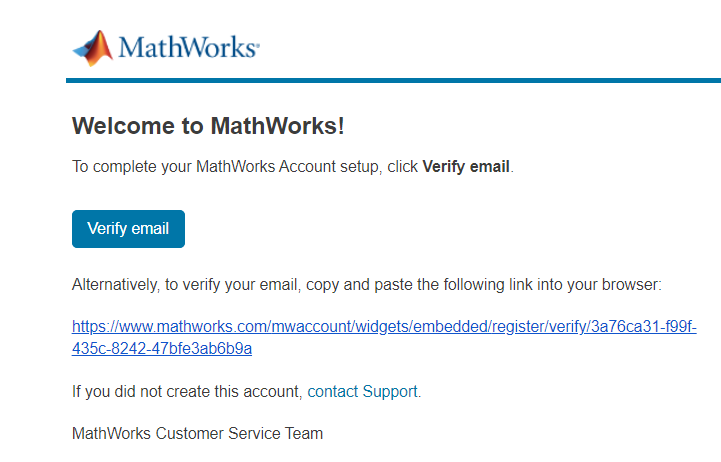

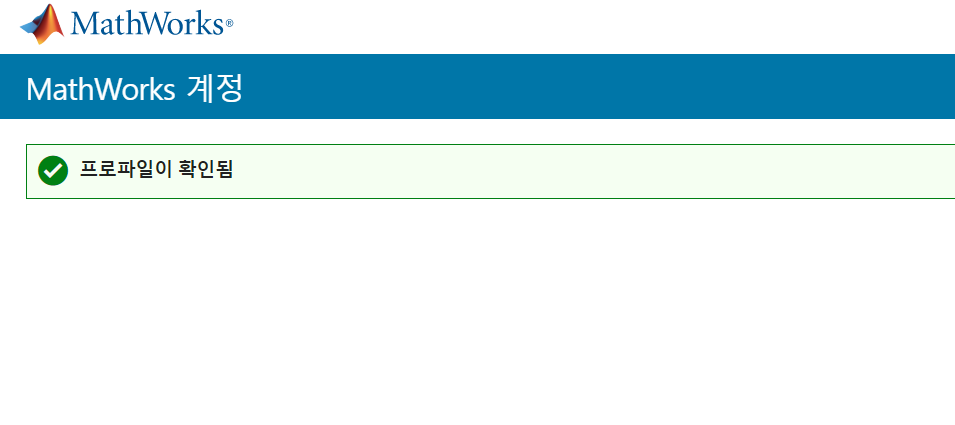

계정에 사용한 email 로 온 확인 메일을 클릭하면 다음과 같이 프로파일 확인과정이 완료됨
