심전도 측정하여 건강상태 체크 알림

1. 아이디어 소개

   심전도를 측정하여 파형에 따라서 어떠한 상태인지 나의 건강 상태를 체크할수 있다.

2. 전반적인 개요

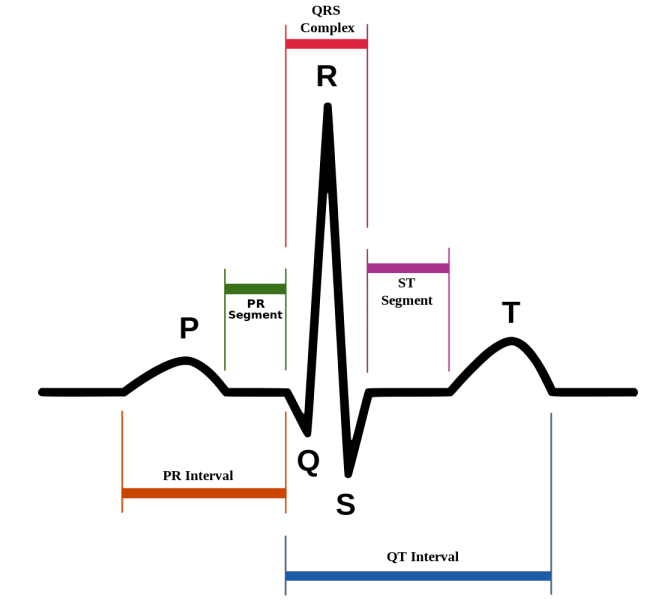

   심전도 센서위에 손을 올리고 측정 ====> 심전도 파형으로 현재 나의 생태 체크

   심전도 파형의 데이터를 FLASH Memory저장

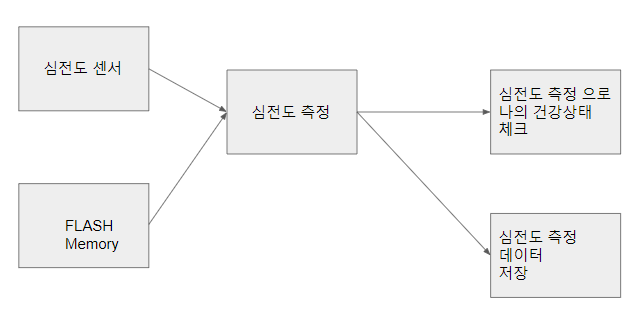

3. 전체 구조 블록 다이어그램

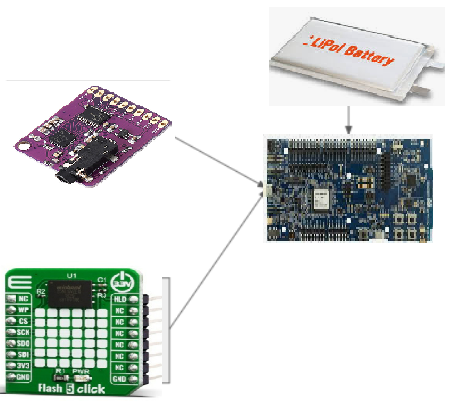

4. 하드웨어 구성 다이어그램

5. 소프트웨어 구성 다이어그램







1) 사용부품 목록

   1. nrf52840-dk board

   2. mpu6050 6축 자이로, 가속도 센서

   3. 리튬 폴미머 베터리

   4. NAND flash memory IC

   5. 심전도칩(MAX30003)

2) 부품 사양과 특징 기술

   nrf52840-dk board = BLE통신 가능한 Nordic board

   NAND 1G용량 SPI통신 외장 메모리

   USB-C type으로 리튬이온 베터리 충전

   NPU6050 6축 자이로, 가속도 센서 레벨 쉬프터 내장형



3) 회로도 또는 연결도

회로도는 모듈끼리만 부탁을 할 예정이라 나중에 정리해서 올리겠습니다...



- 개발툴 목록

  Vscode

   GCC

  Git

-오픈소스 활용정보

  Nrf sdk



- 소스코드

   복사가안되서

   추후 올리겠습니다.
