독거인을 위한 비상연락 장치

현 시대에는 자의반 타의반 홀로 지내게 되는 경우가 많다.

그런데 어떤 연유에서든 비상상황이 되었을 때에

급하게 연락을 취하고자 할 때, 또는 그 이상으로 움직이지도 못 할때를 대비하는 것으로

"독거인을 위한 비상 연락장비"를 구상해 본다.

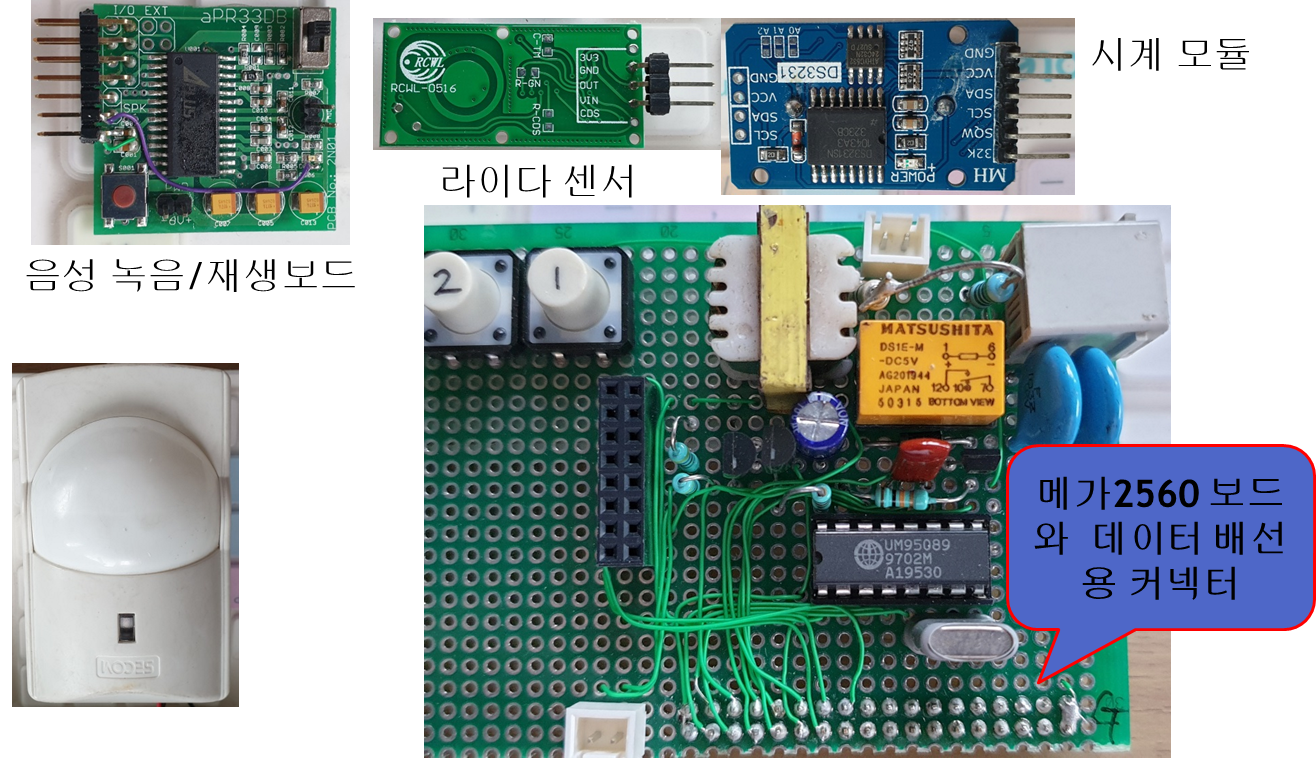

1. 주요 부품표.
   1. 1아두이노메가2560 https://www.icbanq.com/P008559840?gclid=EAIaIQobChMI9IjKu5agAIVTENgCh1MgwhjEAQYBCABEgIgmfD_BwE
      1. 2 RCWL0516 https://www.ic114.com/WebSite/SITE/SC2/00L0.aspx?sv=RCWL-05
         3 I2c LCD https://www.ic114.com/WebSite/SITE/SC2/00L0.aspx?sv=i2c%20lcd
         4 aPR33A3/E2.1  유테크놀러지, 유혁준사장님, 010-6345-1815 ?
         5 UM95089 -> 대치제품 HT920014sop https://kr.element14.com/holtek/ht9200b-14soplf/icdtmf-generator-smdsop14/dp/1420881gclid=EAIaIQobChMIv5GEkJmgAIVgq6WCh1L4gXgEAQYASABEgLgLvD_BwE&mckv=_dc|pcrid||pkw||pmt||slid||product|1420881|pgrid||ptaid||&CMP=KNC-GKR-GEN-SHOPPING-PMAX
         6 Transformer 600옴:600옴 매칭트랜스, 구로동 상가. ??
         7 5볼트릴레이 DS1E-M-DC5V https://eleparts.co.kr/goods/view?no=32293

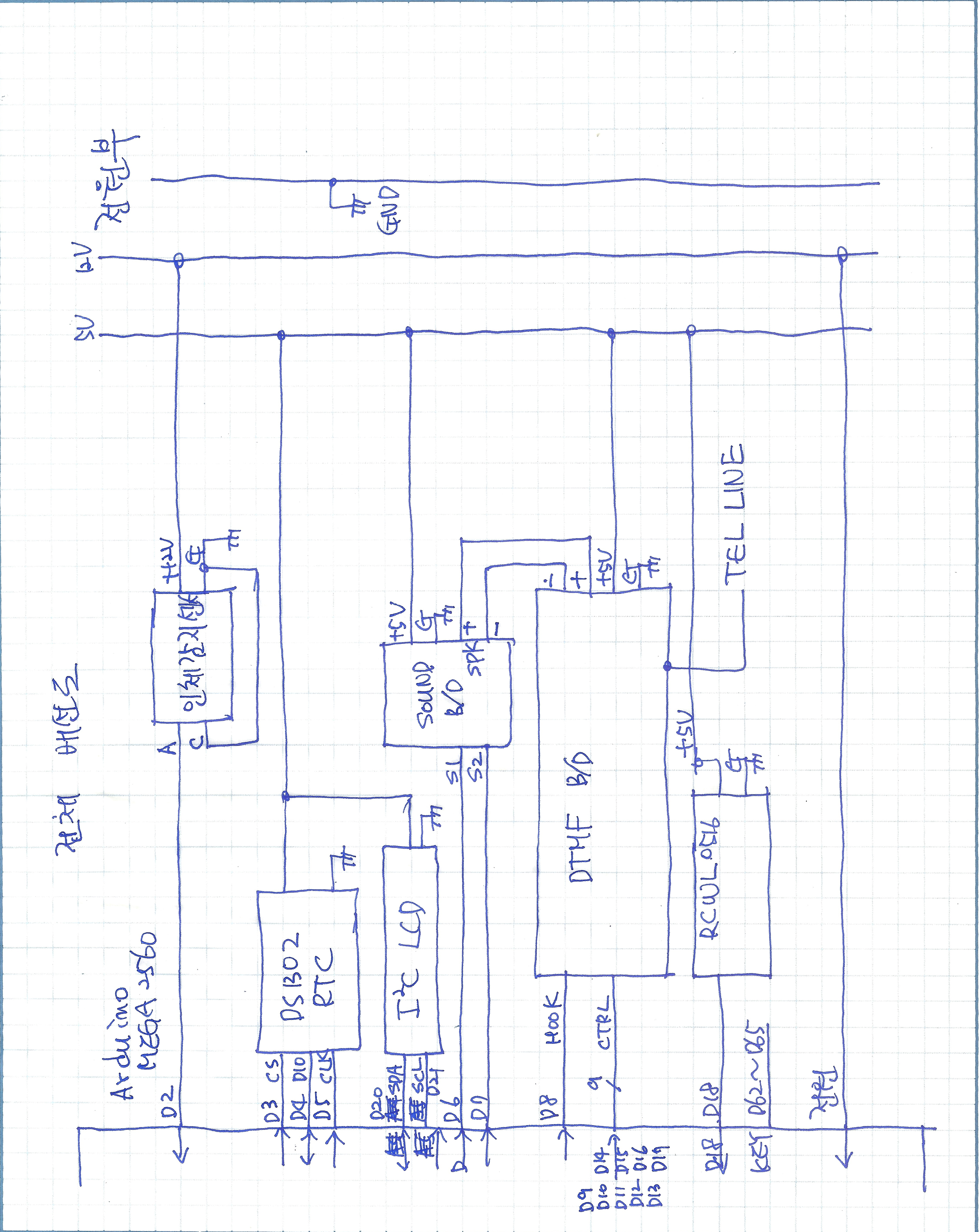

   2. ???????

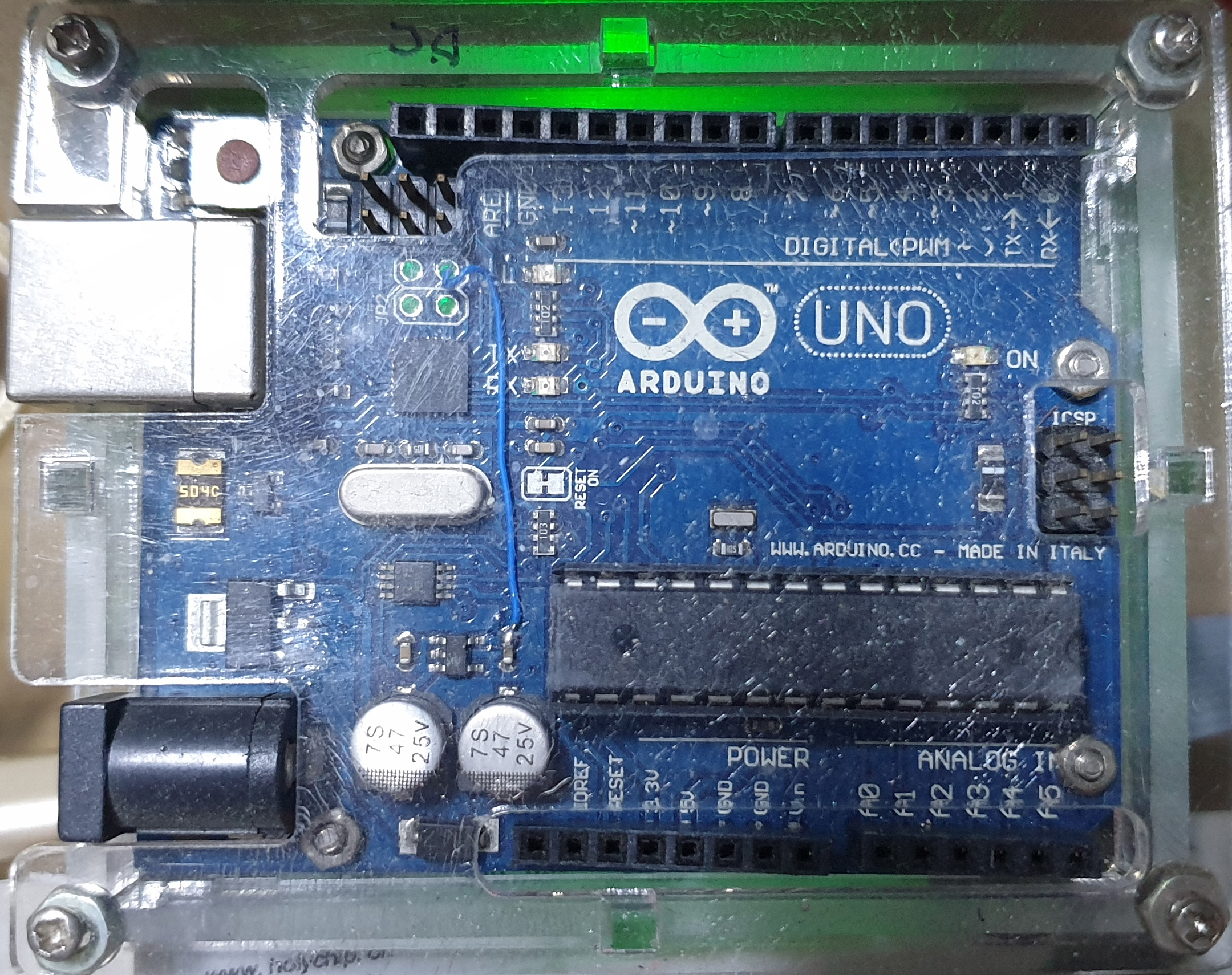

      1. 아두이노 보드: 본 장비의 전체적인 동작을 관장하면서, 외부 센서로부터 입력을 받고, 그에 해당하는 동작을 한다. 또한 내부 연산에 의한 결정이 되면 출력을 내 보낸다. 여기서 최종 목적은 외부 전화라인을 통해 미리 예약된 전화번호에 다라 전화를 걸고, 미리 녹음된 정보를 송출한다. 송출이 완료되면 전화를 끊는다.
      2. 라이다 감지센서: 사람의 움직임을 감지한다.
      3. 인체감지센서: 사람의 움직임을 감지한다.
      4. I2C LCD: 간단한 내부 정보를 표시한다.
      5. 사운드보드: 전화를 통하여 송출할 내용을 미리 녹음을 하며, 필요한 동작에 의해 녹음된 내용을 재생한다.
      6. DTMF보드: 전화를 걸기 위한 2중음을 발생하여 전화를 걸 수 있도록 하는 회로다.
      7. DC5V Relay: 전화를 걸기 위하여 “On Hook” 하기 위한 신호 절체용이다.
2. 제작 일정
   1. ~6/15 부품 정리
   2. ~6/20 회로 조립
   3. ~6/30 소프트 제작 및 디버그
   4. ~7/3 제출

1. 독거인을 위한 비상연락 장비

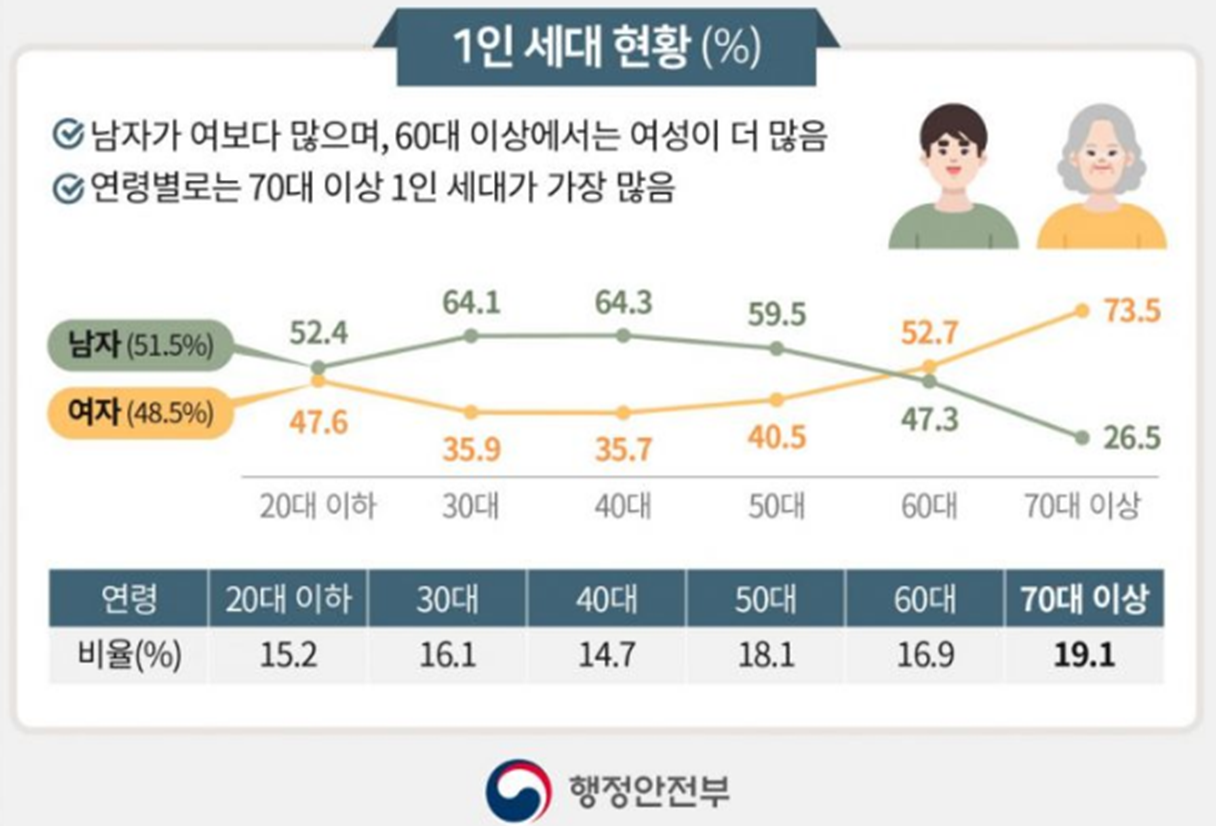

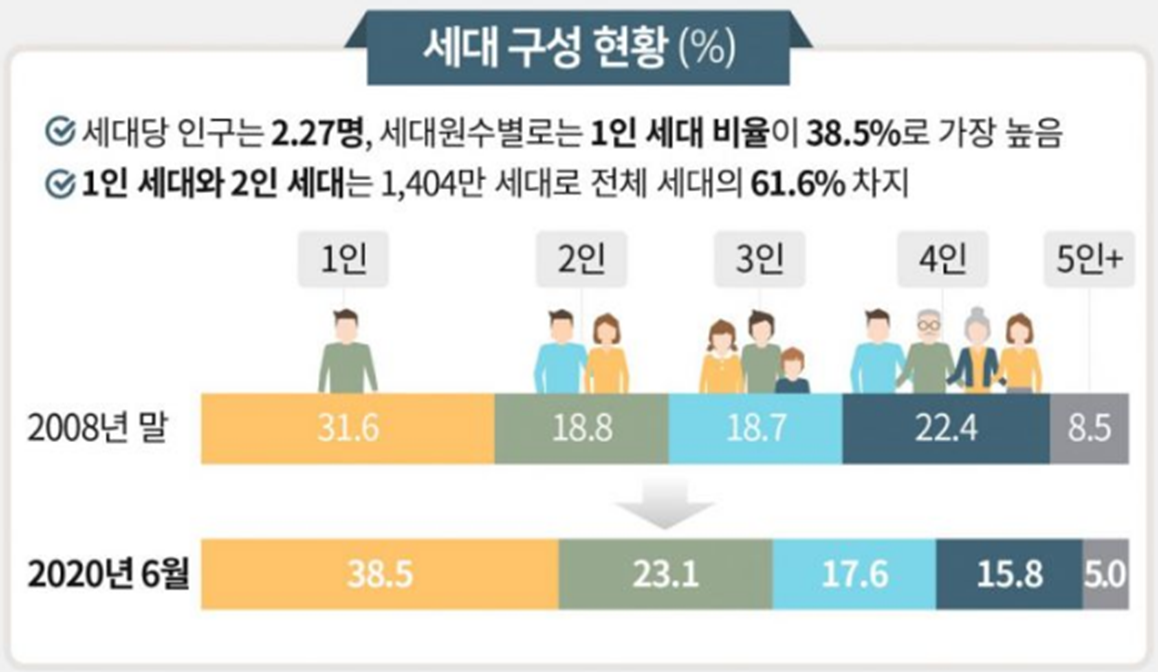

1-1. 행정안전부에서 2020년06월 발표한 자료에 따르면, 1인세대가 인구전체 주민등록세대의 38.5%나 된다고 한다.

1-4.

1. 이와 같은 상황에서 “ “나홀로족” 고독사를 방지하고,

    보다 빠른 연락을 할 수 있다면 좋을 것이다.” 라는

    취지에서 본 장비를 구상하게 되었다.



2. 인터넷, 무선 와이파이보다 저렴하고, 집에 전기가

    단전이 되어도 전화는 가능한 점을 이용한다.



3. 프로젝트의 목표: 사물센서와 인체감지센서를

    이용하여 인체감지를 하여, 일정 시간이 되도록 움

    직임이 감지되지 않으면, 미리 기억시킨 전화번호로

    전화를 걸어 현재 상황을 알려준다.



2. 개발 툴

3. 소프트웨어 구성

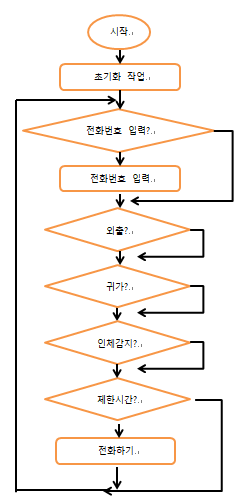

4. 소프트웨어 흐름도

5. 오픈소스 활용

1.참조한 라이브러리

6. 프로그램 소스(미완성)

#include
#include
#include

LiquidCrystal_I2C lcd(0x27, 16, 2);

const int sens1   = A0;
const int hook    = 31;
const int snd2    = 32;
const int snd1    = 33;
const int snd_end = 35;

const int ce      = 30;
const int C1      = 22;
const int C2      = 23;
const int C3      = 24;
const int C4      = 25;
const int R1      = 29;
const int R2      = 28;
const int R3      = 27;
const int R4      = 26;

int       Tel_num[]={0,1,0,1,2,3,4,5,6,7,8};

void setup()
{
  lcd.begin();
  lcd.backlight();
  lcd.clear();
  lcd.setCursor(0,0);
  lcd.print("Telephone sign");

  Serial.begin(38400);
  Serial.println("Telephone numbering Test");

  pinMode(sens1, INPUT_PULLUP);
  pinMode(hook, OUTPUT);  digitalWrite(hook, LOW);
  pinMode(snd1, OUTPUT);  digitalWrite(snd1, HIGH);
  pinMode(snd2, OUTPUT);  digitalWrite(snd2, HIGH);
  pinMode(snd_end, INPUT);
  pinMode(ce, OUTPUT);    digitalWrite(ce, LOW);
  pinMode(C1, OUTPUT);    digitalWrite(C1, HIGH);
  pinMode(C2, OUTPUT);    digitalWrite(C2, HIGH);
  pinMode(C3, OUTPUT);    digitalWrite(C3, HIGH);
  pinMode(C4, OUTPUT);    digitalWrite(C4, HIGH);
  pinMode(R1, OUTPUT);    digitalWrite(R1, HIGH);
  pinMode(R2, OUTPUT);    digitalWrite(R2, HIGH);
  pinMode(R3, OUTPUT);    digitalWrite(R3, HIGH);
  pinMode(R4, OUTPUT);    digitalWrite(R4, HIGH);
}

void loop()
{
int i, j;

  lcd.clear();
  lcd.setCursor(0,0);
  lcd.print("Tel No Ready");
  Serial.println("Tel No Ready");
  while(digitalRead(sens1));
  if(!digitalRead(sens1)){ while(!digitalRead(sens1)); }
  //lcd.setCursor(0,1);

  digitalWrite(hook, HIGH);
  lcd.setCursor(0,1);
  lcd.print("Tel Hook On     ");
  Serial.println("Tel Hook On");
  delay(1600);
  lcd.setCursor(0,1);
  lcd.print("Tel:");
  Serial.print("Tel:");
  for(i=0; i<11; i++){
    j = Tel_num[i];
    tel_out(j);
    lcd.print(j);
    delay(150);
    digitalWrite(ce, LOW);
    delay(1);
    digitalWrite(R1, HIGH); digitalWrite(R2, HIGH); digitalWrite(R3, HIGH); digitalWrite(R4, HIGH);
    digitalWrite(C1, HIGH); digitalWrite(C2, HIGH); digitalWrite(C3, HIGH); digitalWrite(C4, HIGH);
    delay(200);
  }
  Serial.println("");
  lcd.setCursor(0,1);
  lcd.print("                ");
  lcd.setCursor(0,1);
  lcd.print("Tel No Out End");
  Serial.println("Tel No Out End");
  for(i=0; i<7; i++){ delay(1000); Serial.print("Ring delay:"); Serial.println(i); }

  Serial.println("Help Me sound out");
  sound_out();
  Serial.println("Help Me sound End");
  digitalWrite(hook, LOW);
  lcd.setCursor(0,1);
  lcd.print("                ");
  lcd.setCursor(0,1);
  lcd.print("Tel Hook Off");
  Serial.println("Tel Hook Off");
  delay(1000);
}

void tel_out(int i)
{
  Serial.print(i);
  switch (i) {
    case 0:
      digitalWrite(C2, LOW);  digitalWrite(R4, LOW);  digitalWrite(ce, HIGH);
      break;
    case 1:
      digitalWrite(C1, LOW);  digitalWrite(R1, LOW);  digitalWrite(ce, HIGH);
      break;
    case 2:
      digitalWrite(C2, LOW);  digitalWrite(R1, LOW);  digitalWrite(ce, HIGH);
      break;
    case 3:
      digitalWrite(C3, LOW);  digitalWrite(R1, LOW);  digitalWrite(ce, HIGH);
      break;
    case 4:
      digitalWrite(C1, LOW);  digitalWrite(R2, LOW);  digitalWrite(ce, HIGH);
      break;
    case 5:
      digitalWrite(C2, LOW);  digitalWrite(R2, LOW);  digitalWrite(ce, HIGH);
      break;
    case 6:
      digitalWrite(C3, LOW);  digitalWrite(R2, LOW);  digitalWrite(ce, HIGH);
      break;
    case 7:
      digitalWrite(C1, LOW);  digitalWrite(R3, LOW);  digitalWrite(ce, HIGH);
      break;
    case 8:
      digitalWrite(C2, LOW);  digitalWrite(R3, LOW);  digitalWrite(ce, HIGH);
      break;
    case 9:
      digitalWrite(C3, LOW);  digitalWrite(R3, LOW);  digitalWrite(ce, HIGH);
      break;
    case '#':
      digitalWrite(C3, LOW);  digitalWrite(R4, LOW);  digitalWrite(ce, HIGH);
      break;
    case '*':
      digitalWrite(C1, LOW);  digitalWrite(R4, LOW);  digitalWrite(ce, HIGH);
      break;
    default:
      delay(50);
      digitalWrite(ce, LOW);
      break;
  }
}

void sound_out()
{
  digitalWrite(snd2, LOW);
  delay(150);
  digitalWrite(snd2, HIGH);
  delay(50);
  while(!digitalRead(snd_end));
  delay(500);
  digitalWrite(snd1, LOW);
  delay(150);
  digitalWrite(snd1, HIGH);
  delay(50);
  while(!digitalRead(snd_end));
  delay(200);
}

독거인을 위한 비상연락 장비-4

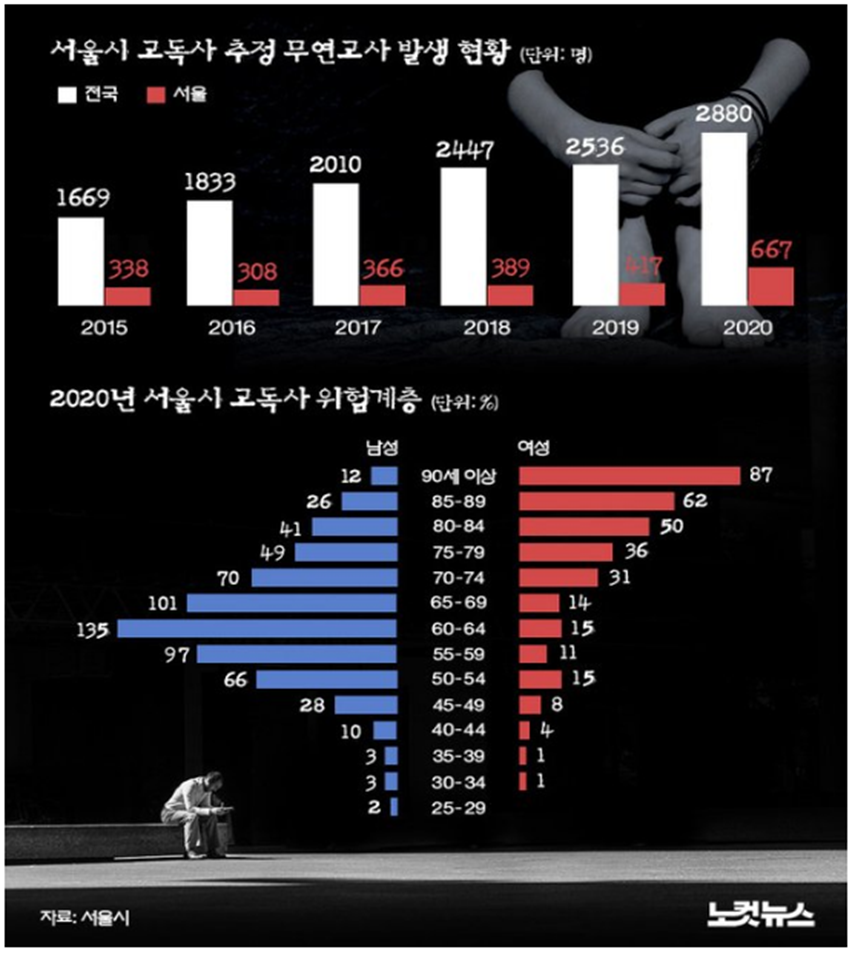

--- 1인 가구의 증가에 따른 고독사가 증가하고 있다.

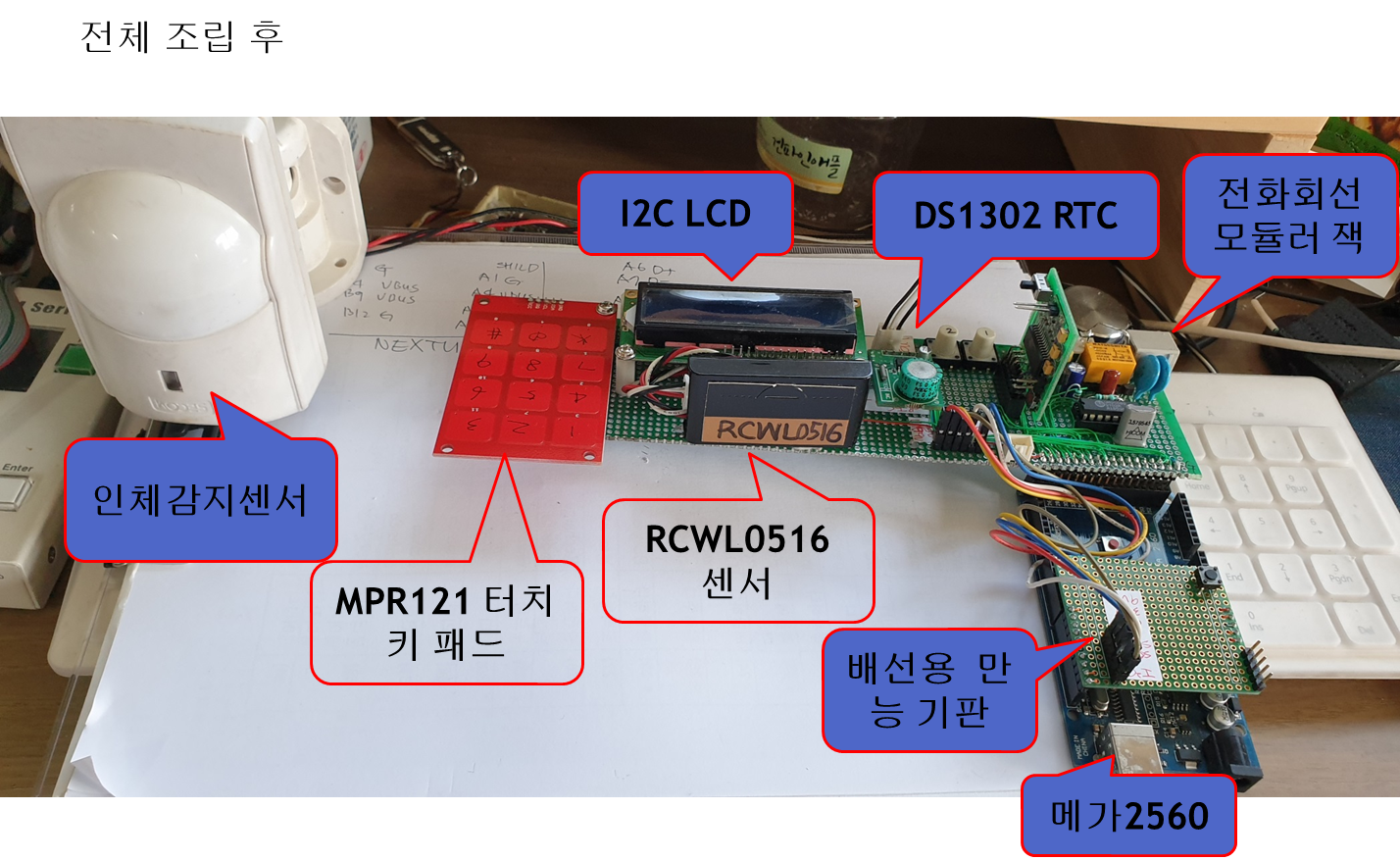

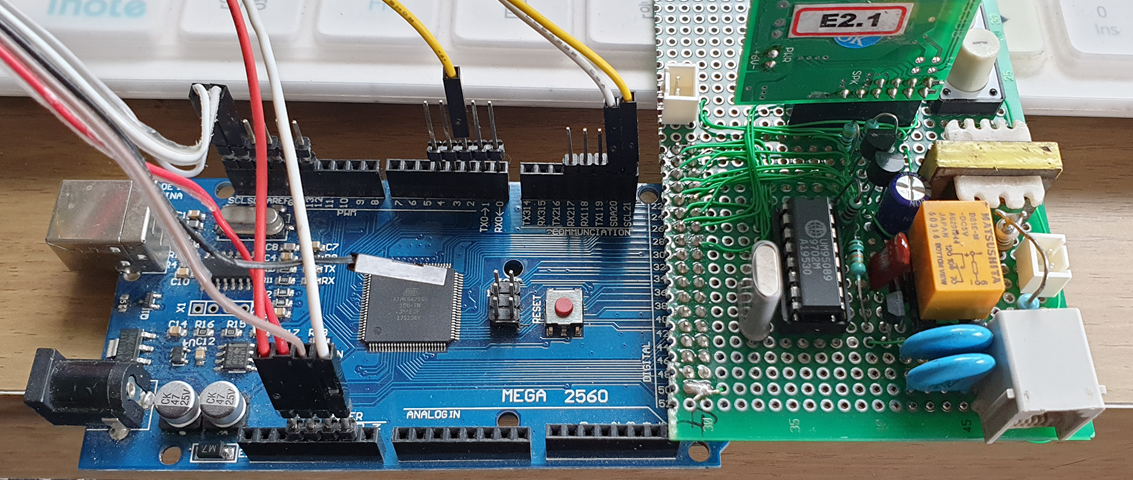

 개발과정 - 조립

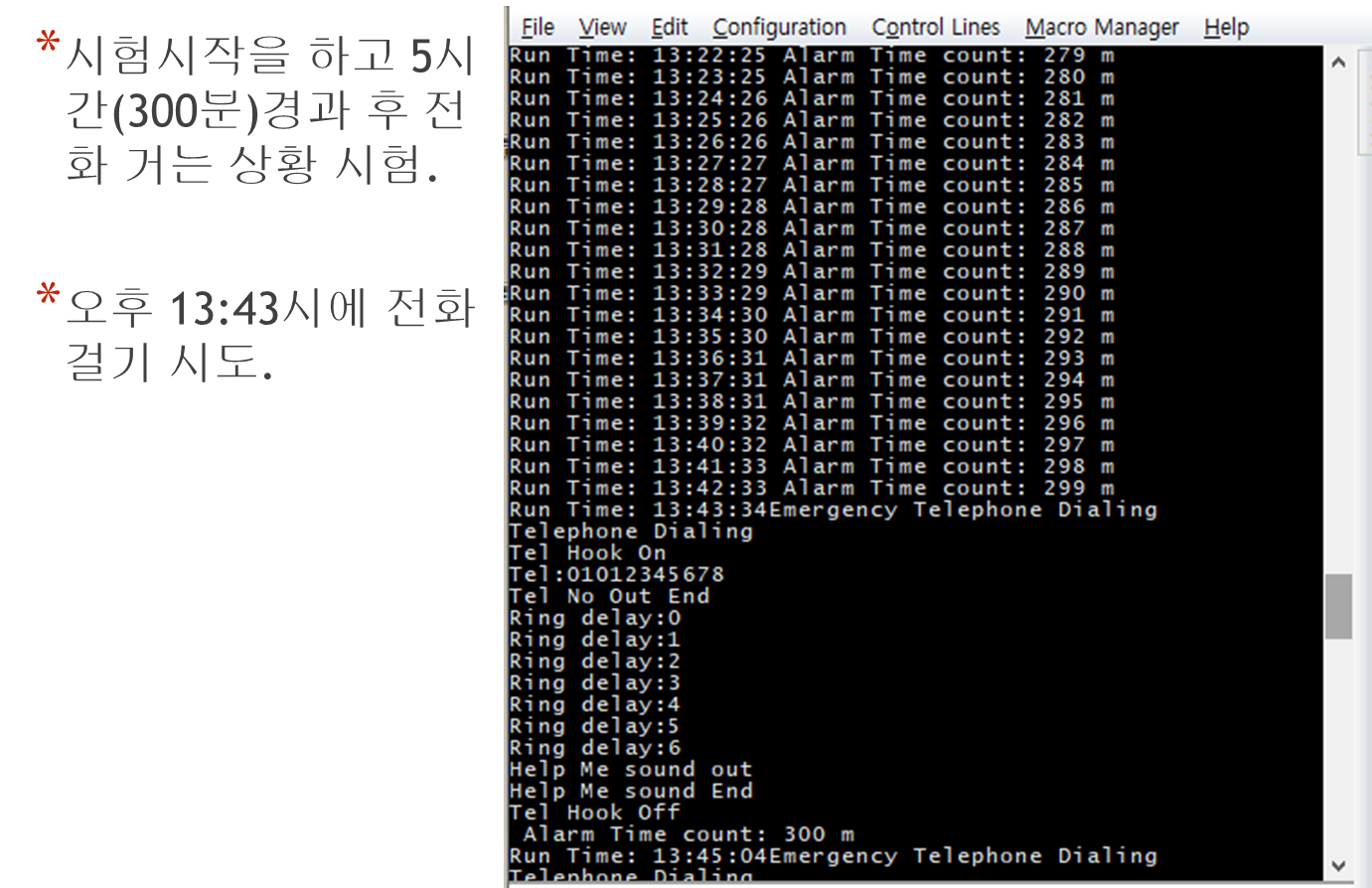

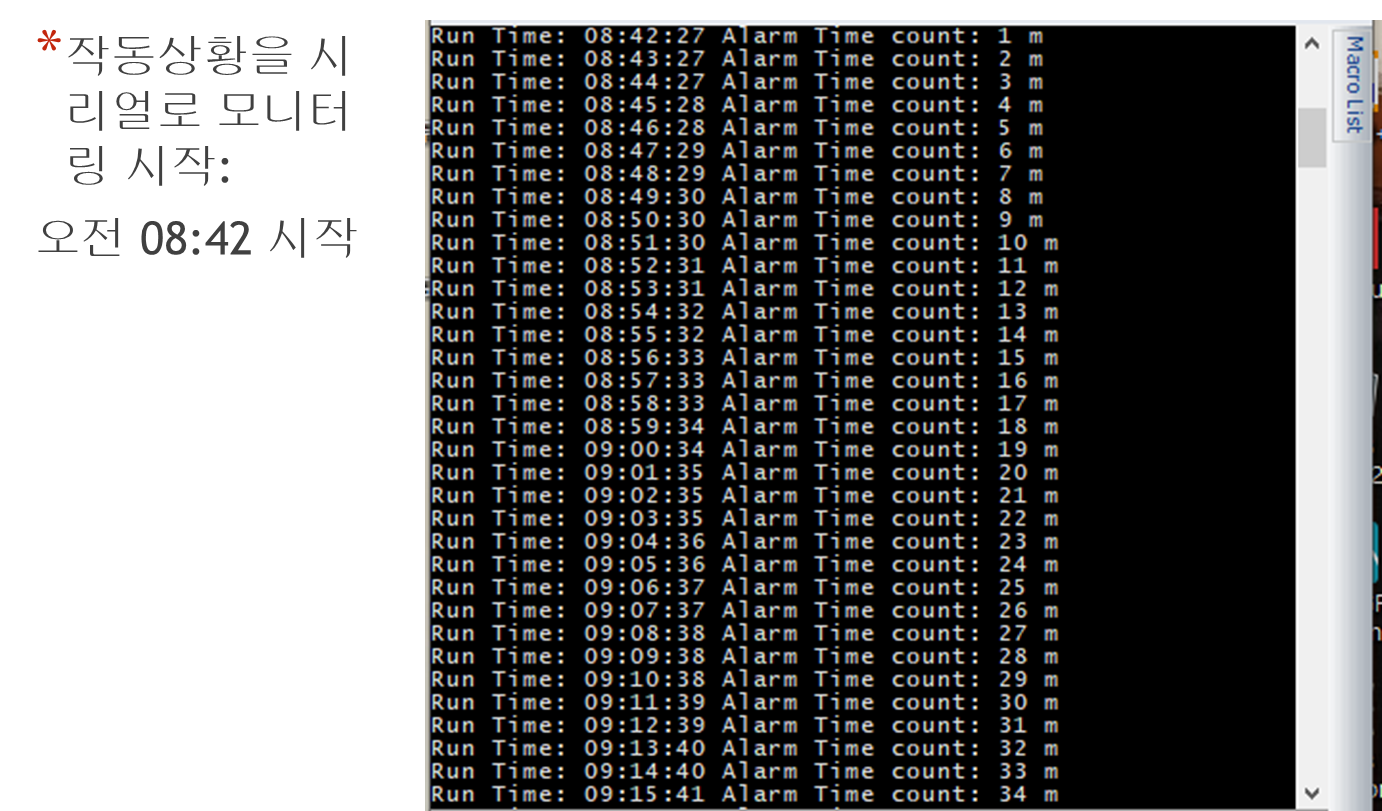

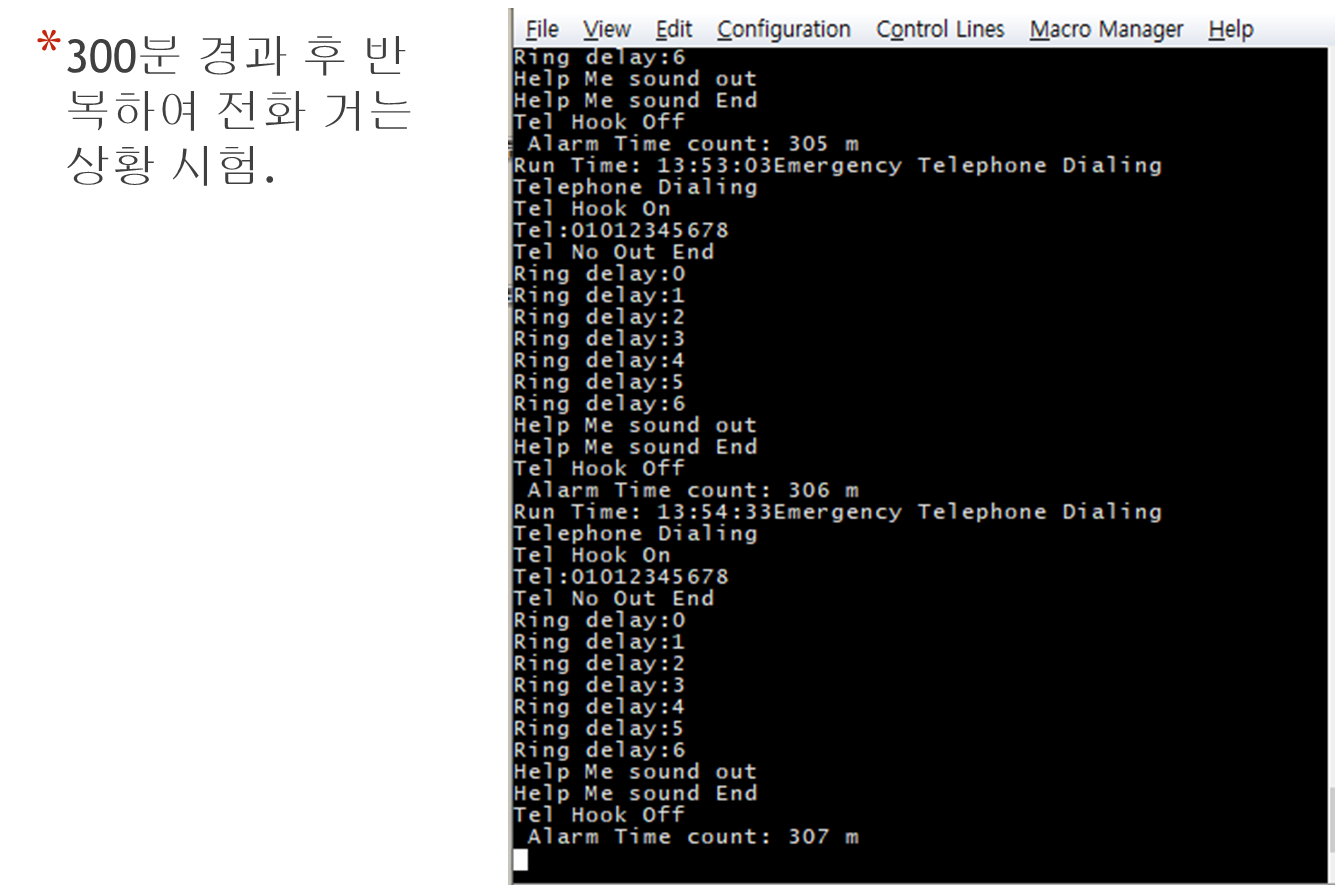

개발 과정 - 시험.

 개발과정 - 시험



개발과정 - 시험



개발 후기
