탁상용 음성안내 온습도계

이번 ‘너의 온도를 보여줘’ 콘테스트에는 탁상용 온/습도계를 만들어 보았습니다.

특징으로는 현재 온/습도 값을 표시해 주고, 박수 2번을 치면 이를 인식하여 측정된 온/습도 값을 음성으로 알려줍니다.



# 사용된 부품 목록



  - ATMega328p : 메인 MCU

  - OLED : 온/습도 디스플레이

  - SHT20P : 온/습도 센서

  - ADMP404 : 마이크 센서

  - Micro SD : 음성 데이터 저장

  - Speaker : 음성 출력

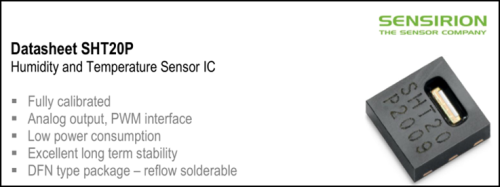

# SHT20P 온/습도 센서 특징



사용된 센서는 많이 사용되지는 않지만 제가 가지고 있던 센서라 동작 시켜 보았습니다.

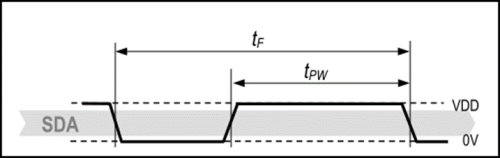

위 설명과 같이 PWM 인터페이스를 사용하여 데이터를 얻습니다.





실제 PWM 데이터(tPW)를 구하여 미리 준비된 수식에 적용하여 실제 온/습도 값을 구합니다.

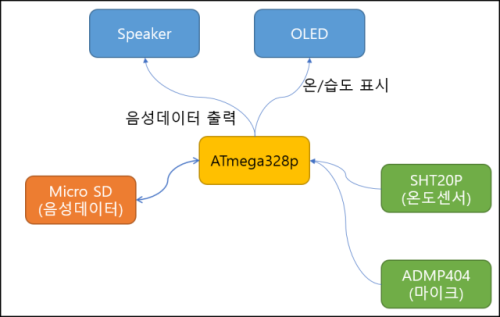

# 블록도





# 상세 이미지

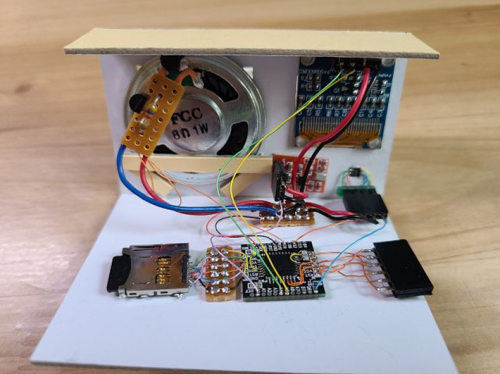

모든 부품들을 아래와 같이 배치하였습니다.

탁상용으로 작게 만들기 위해서 좁은 공간에 배치하였습니다.

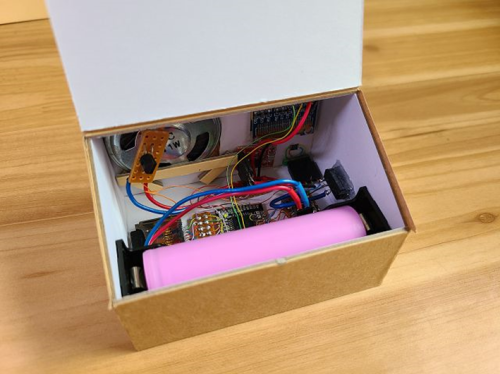

전원은 18650 배터리 1개를 사용하여 동작됩니다.

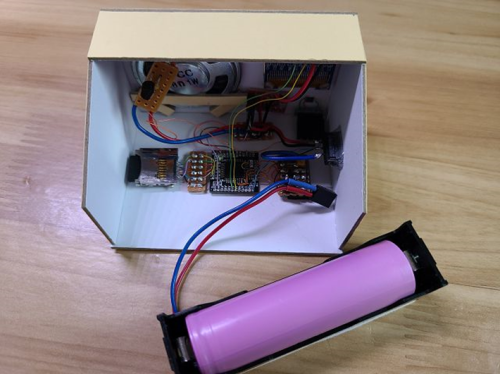

배터리 교체를 위해 커넥터를 사용하여 꽂고 뺄 수 있도록 하였으며 왼쪽면에 스위치를 달아 전원 ON/OFF 할 수 있도록 하였습니다.





배터리를 넣은 후 뚜껑 덮개를 닫을 수 있도록 작은 자석을 부착하여 열고 닫을 수 있습니다..

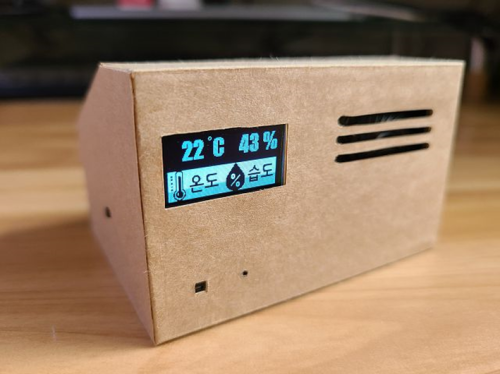

전원을 넣으면 측정된 온/습도 값이 표시되며 박수를 2번 치면 소리를 인식하여 현재 온/습도 값을 알려줍니다.

아래는 전원을 ON 시켜 동작중인 화면입니다.







# 동작 영상
