■ 차량 전장 설계에서 프런트엔드 보호의 중요성

자동차 전자제어장치(ECU)는 배터리로부터 전원을 공급받는 구조를 가지며, 점프 스타트나 정비 과정에서 배터리 단자가 역극성으로 연결될 경우 ECU 내부 부품에 치명적인 손상이 발생할 수 있다.

이는 단순한 오결선 방지 수준을 넘어 차량 안전과 직결되는 신뢰성 문제다.

또한 차량용 배터리의 입력 전압(VIN)은 정상 동작 중에도 일정하게 유지되지 않는다.

ISO 7637 및 ISO 16750과 같은 표준에서는 다양한 과도 전압 조건을 정의하고 있으며, 일부 시험 조건에서는 VIN이 음전압 영역까지 떨어질 수 있다.

따라서 전원 입력단의 프런트엔드 보호 회로는 차량 전장 설계에서 필수적인 요소로 자리잡고 있다.

현재 자동차 전원 시스템에서 역극성 보호 및 과도 전압 대응에 널리 사용되는 방식은 쇼트키 다이오드와 P채널 MOSFET(P-FET)이다.

그러나 이들 방식은 전력 손실과 열 효율 측면에서 한계를 가지며, 최신 차량 시스템이 요구하는 고효율 소형화 설계를 만족시키는 데 어려움이 있다.

본 아티클에서는 각 방식의 특성과 한계를 알아보고, MPQ5850-AEC1 기반 스마트 아이디얼 다이오드 솔루션의 기술적 이점을 분석한다.

■ 쇼트키 다이오드 방식의 한계

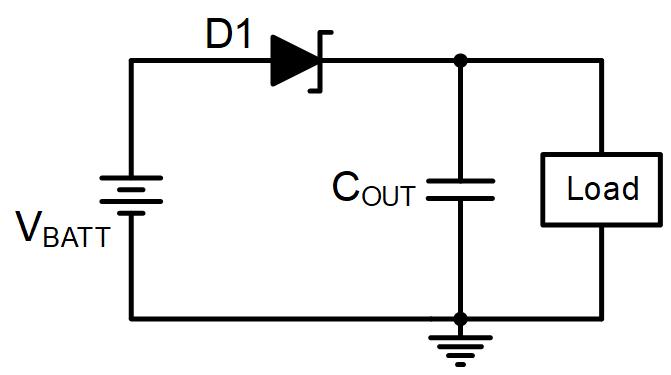

쇼트키 다이오드는 구조가 단순한 역극성 보호 소자로, 정상 시 순방향 도통, 역전압 시 차단이라는 기본 동작을 수행한다.

회로 구현이 용이하고 비용이 낮아 저전류 애플리케이션에서 널리 사용되어 왔다.


하지만 순방향 전압 강하(VF)로 인한 전력 손실이 불가피하며, 전류 증가에 따라 발열 문제가 심화된다.

특히 고전류 환경에서는 열 관리 부담이 크게 증가한다. 또한 상대적으로 큰 역방향 누설 전류와 낮은 효율로 인해 최신 차량 전장 시스템 요구사항을 만족하기에는 한계가 있다.

이에 따라 쇼트키 다이오드 방식은 점차 적용 범위가 제한되고 있다.

■ P채널 MOSFET 방식의 특성과 제약

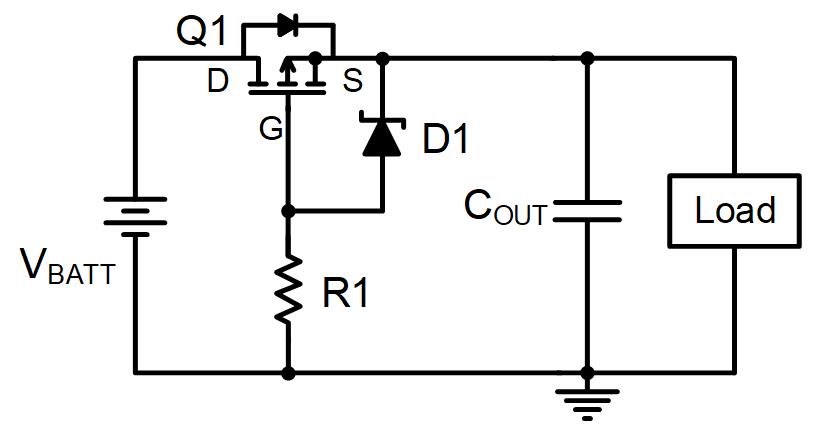

P-FET는 낮은 온저항(RDS(on))을 기반으로 도통 손실을 줄일 수 있어 쇼트키 다이오드 대비 효율 개선이 가능한 솔루션이다.


P-FET 기반 회로는 정상 동작 시 바디 다이오드를 통해 전류가 흐른 후, 게이트-소스 전압(VGS)이 형성되면서 MOSFET이 완전히 턴온되는 구조다.

역극성 상황에서는 제너 다이오드를 통해 VGS를 제한하여 소자를 차단함으로써 시스템을 보호한다.

그러나 이 방식은 구조적으로 몇 가지 제약을 가진다. 콜드 크랭크(cold crank) 상황에서 입력 전압이 급격히 낮아질 경우 P-FET의 온저항이 증가하고, 임계 전압 변화로 인해 소자가 차단되면서 시스템 리셋이 발생할 수 있다.

또한 제너 다이오드와 저항 네트워크로 인해 누설 전류가 증가하며, AC 전압이 중첩될 경우 역류 전류로 인한 발열 문제가 발생할 수 있다.

■ 스마트 아이디얼 다이오드 컨트롤러 방식

이러한 한계를 극복하기 위해 외부 N채널 MOSFET(N-FET)을 능동적으로 구동하는 스마트 아이디얼 다이오드 컨트롤러가 등장했다.

이 방식은 다이오드와 동일한 기능을 수행하면서도 전압 강하를 최소화할 수 있다는 장점이 있다.

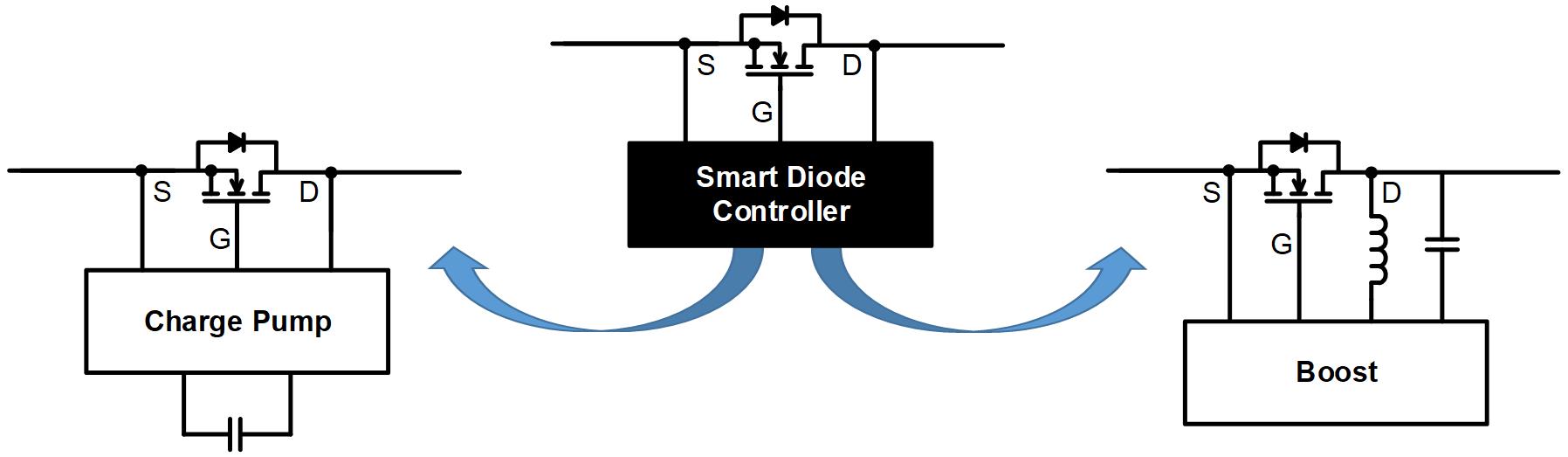

N-FET 구동을 위해서는 VBATT보다 높은 게이트 전압이 필요하며, 이를 구현하는 방식은 차지 펌프(Charge Pump)와 부스트 컨버터 방식으로 구분된다.

차지 펌프 방식은 구조가 간단하고 비용 측면에서 유리하지만, 구동 전류가 제한적이고 효율이 낮다.

특히 입력 전압 변동이 큰 환경에서는 게이트 구동 안정성이 저하될 수 있으며, 높은 스위칭 주파수로 인해 EMI 문제가 발생할 수 있다.

반면 부스트 컨버터 방식은 인덕터 기반 승압 구조를 통해 높은 효율과 강력한 게이트 구동 전류를 제공한다.

또한 부하 조건에 따라 스위칭 주파수가 낮아지는 특성을 가지며, 이로 인해 EMI 성능 측면에서도 유리하다.

이러한 특성은 고전류 및 고신뢰성이 요구되는 차량 전장 시스템에 적합하다.

■ MPQ5850-AEC1: 고성능 차량 전장 시스템을 위한 솔루션

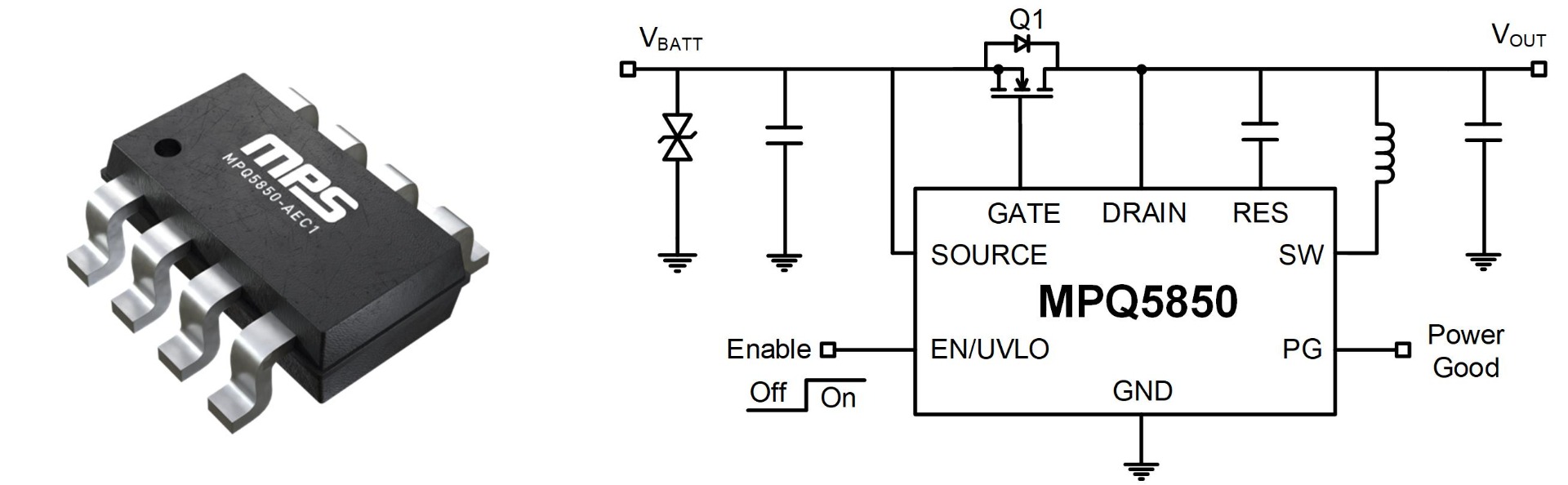

MPS의 MPQ5850-AEC1은 부스트 컨버터 기반 스마트 아이디얼 다이오드 컨트롤러로, 고전류 환경에서 요구되는 효율과 응답 특성을 동시에 충족하도록 설계되었다.

특히 엄격한 EMC 및 신뢰성 기준을 요구하는 글로벌 자동차 OEM 환경에서도 적용 가능한 성능을 제공한다.


이 제품은 20mV 수준의 초저 드롭아웃 전압을 통해 전력 손실을 최소화하며, 30μA의 낮은 정지 전류와 4μA의 셧다운 전류로 배터리 효율을 높인다.

또한 강력한 게이트 구동 능력을 통해 빠른 과도 응답을 제공함으로써 ISO 7637 및 ISO 16750 조건에서도 안정적인 동작을 보장한다.

내부 회로 전원을 드레인 전압 기반으로 공급하는 구조를 통해, VBATT가 0V까지 떨어지는 극한의 콜드 크랭크 상황에서도 정상 동작을 유지할 수 있다.

이는 기존 P-FET 방식 대비 신뢰성을 크게 향상시키는 요소다.

또한 저주파 기반 제어 구조를 통해 우수한 EMI 성능을 확보했으며, CISPR 25와 같은 까다로운 EMC 요구사항 대응에도 유리하다.

PG(Power Good) 신호를 통한 상태 모니터링 기능과 소형 패키지, AEC-Q100 Grade 1 인증 역시 차량용 설계에 적합한 요소다.

■ 프런트엔드 보호 방식 비교

프런트엔드 보호 방식은 적용 조건에 따라 선택되어야 한다.

쇼트키 다이오드는 단순성과 저비용 측면에서는 유리하지만 고전류 환경에서는 비효율적이다.

P-FET 방식은 효율 개선이 가능하지만 특정 과도 조건에서 성능 저하가 발생할 수 있다.

차지 펌프 기반 스마트 컨트롤러는 저전류 애플리케이션에 적합하며, 부스트 컨버터 기반 방식은 고전류 및 고신뢰성이 요구되는 시스템에 적합하다.

■ 고효율 전원 보호 설계를 위한 새로운 접근

차량 전원 입력단의 프런트엔드 보호는 다양한 전기적 과도 상황에서도 ECU를 안정적으로 보호해야 하는 핵심 설계 요소다.

기존 방식들은 각각의 장점을 가지지만, 최신 차량 전장 시스템이 요구하는 고효율, 고신뢰성, 저발열 특성을 동시에 만족시키기에는 한계가 있다.

MPQ5850-AEC1과 같은 스마트 아이디얼 다이오드 컨트롤러는 이런 요구를 효과적으로 해결할 수 있는 대안으로, 효율과 신뢰성을 동시에 확보할 수 있는 설계 접근법을 제공한다.

특히 고전류 및 고성능이 요구되는 차량 전장 시스템에서 그 가치가 더욱 부각된다.

차량 전장 시스템의 복잡도와 전력 밀도가 지속적으로 증가하는 가운데, 이러한 고집적 전원 보호 솔루션은 향후 설계의 핵심 요소로 자리잡을 것으로 기대된다.
