세계적인 반도체 기업 ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 충전기와 전원 어댑터, 스위칭 모드 전원공급장치(SMPS) 설계에 최적화된 새로운 정류기 컨트롤러를 통해 고효율·초소형 전원 솔루션 수요가 빠르게 증가하는 모바일 충전기, 가전, 산업용 전원 시장에서 입지를 강화한다.

ST는 초소형 동기식 정류기 컨트롤러 ‘SRK1004’를 출시하며 전력 변환 시장 공략을 강화한다고 22일 밝혔다.

이번 신제품은 액티브 클램프(ACF), 공진형(AHB), 준공진형(QR) 플라이백 컨버터의 2차측 설계 공간을 줄이면서 효율을 높이는 데 초점을 맞췄다.

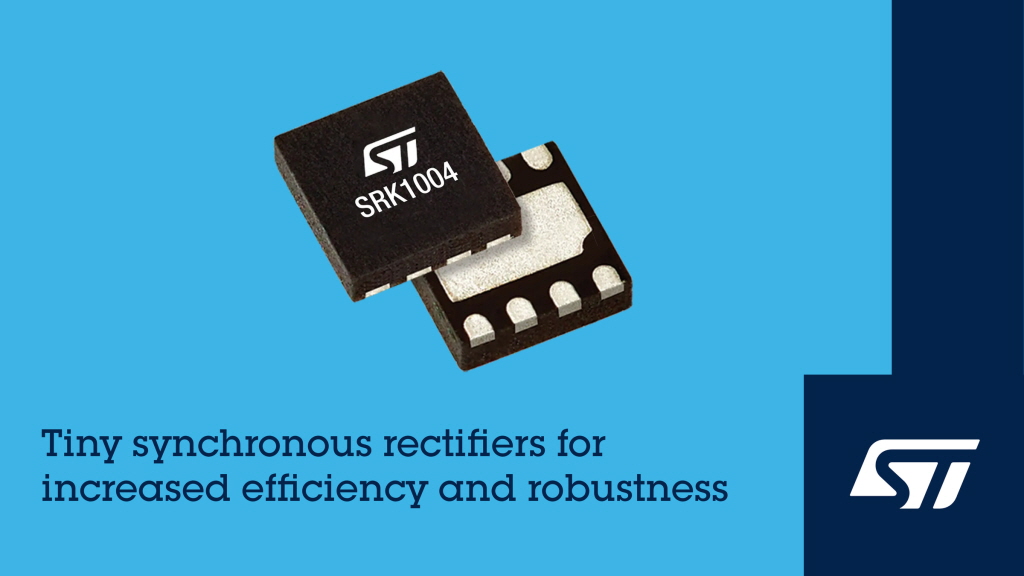

SRK1004는 2㎜×2㎜ 크기의 초소형 IC로 기존 SRK1001을 대체하며, 새로운 스위치-오프 알고리즘을 적용해 효율성과 견고성을 한층 강화했다.

ST는 이번 제품을 통해 고밀도 전원 설계가 요구되는 최신 충전기·어댑터 시장에서 경쟁력을 확보한다는 전략이다.

SRK1004 시리즈는 총 6종의 모델로 구성돼 설계 유연성을 높였다.

사용자는 로직 레벨 또는 표준 MOSFET 게이트 구동 방식을 선택할 수 있으며, 드레인 인덕턴스 보상을 위한 25ns 또는 150ns 턴오프 지연 시간을 옵션으로 제공한다.

또한 불필요한 스위칭을 방지하는 턴온 윈도우 생성 회로를 내장해 플라이백 기반 전원 설계의 안정성을 높였다.

게이트 출력은 최대 1.6A 싱크 전류와 0.6A 소스 전류를 지원하며, 500kHz 스위칭 주파수를 통해 소형·저비용 설계를 가능하게 한다.

이는 고효율 전력 변환이 필수적인 최신 USB-PD 충전기, 가전제품, 산업용 전원 장치에 적합한 사양이다.

SRK1004는 ST의 SOI(Silicon-on-Insulator) 공정을 기반으로 제작돼 최대 190V 드레인-소스 전압을 견딜 수 있으며, 로우사이드 또는 하이사이드 구성 모두에서 MOSFET을 안정적으로 제어한다.

공급 전압 범위는 4V∼36V로 넓어 다양한 전원 설계에 적용할 수 있다.

특히 로우사이드 구성에서는 컨버터 출력에서, 하이사이드 구성에서는 트랜스포머에서 직접 전원을 공급받아 별도의 보조 전원공급장치가 필요 없다는 점이 큰 장점이다. 이는 부품 수 감소와 BOM 비용 절감으로 이어진다.

IC 내부에는 선형 레귤레이터가 포함돼 게이트 드라이버와 내부 회로에 전원을 공급하며, 외부 회로에도 전력을 제공할 수 있어 설계 편의성을 높였다.

ST는 SRK1004 시리즈의 빠른 도입을 지원하기 위해 6개의 개별 평가 보드(EVLSRK1004A-F)를 제공한다.

이를 통해 설계자는 다양한 컨버터 회로와 MOSFET 조합에서 가장 적합한 모델을 손쉽게 선택할 수 있다.

SRK1004는 현재 양산 중이며, 열 성능을 강화한 6리드 DFN 패키지로 제공된다. 가격은 1,000개 기준 개당 0.36달러부터 시작해 가격 경쟁력도 확보했다.
