10BASE-T1L 이더넷 PHY 표준 기반의 인더스트리 커넥티비티 업그레이드

D-11 2021-03-18 10:30~12:00

ADI / 김령모 차장


10BASE-T1L은 2019년 11월 7일 IEEE 내에서 승인된 새로운 이더넷 물리 계층 표준 (IEEE 802.3cg)으로 센서 및 액추에이터에 대한 원활한 이더넷 연결을 통해 플랜트 운영 효율성을 크게 개선함으로써 프로세스 자동화 산업을 획기적으로 변화시킬 것으로 기대합니다.


10BASE-T1L은 현재까지 이더넷 사용이 프로세스 자동화 분야로 제한되었던 문제를 해결할 수 있으며, 전력, 대역폭, 케이블 연결, 거리, 데이터 아일랜드, 본질 안전 영역 0 (위험 영역) 애플리케이션이 포함시켰습니다.

브라운 필드 업그레이드와 새로운 그린 필드 설치 모두에 대한 이러한 문제를 해결함으로써 10BASE-T1L은 프로세스 변수, 보조 매개 변수, 자산 상태 피드백을 결합하고 클라우드에 원활하게 전달하는 등 이전에는 불가능했던 새로운 영역을 제공합니다.

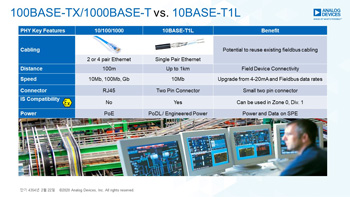

프로세스 자동화 애플리케이션에서 4mA ~ 20mA 또는 필드 버스 통신을 이더넷으로 교체하려면 차폐된 단일 연선 케이블을 통해 센서 또는 액추에이터에 전원과 데이터를 제공해야 하지만, 10BASE-T1L은 단일 트위스트 페어 케이블 링으로 더 복잡한 케이블 링에 비해 비용이 저렴하고 크기가 작으며 설치가 쉽다는 장점이 있습니다.


또한, 10BASE-T1L은 Zone 0 (본질 안전) 애플리케이션에 사용하기에 적합한 초저전력 및 견고한 필드 장치에 대한 요구와 이더넷 물리 계층 기술을 실현할 수 있는 새로운 접근 방식입니다. Zone 0 (본질 안전) 애플리케이션에서 최대 500mW, 이는 4mA ~ 20mA 장치에서 약 36mW와 비교됩니다.
그리고, 네트워크 에지에서 훨씬 더 많은 전력을 사용할 수 있으므로 향상된 기능을 갖춘 새로운 필드 장치를 사용할 수 있습니다. 예를 들어, 이제 추가 전력으로 더 높은 성능 측정 및 향상된 데이터 에지 처리가 가능합니다.

10BASE-T1L을 통해 이제는 프로세스 흐름 및 자산 관리를 개선하고 최적화 할 수 있으며, 복잡하고 전력 소모가 많은 게이트웨이에 대한 요구를 제거하고 IT(정보 기술) 및 OT(운영 기술) 네트워크에서 통합 이더넷 네트워크를 지원할 수 있습니다.
이 통합 네트워크는 간단한 설치, 쉬운 장치 교체, 더 빠른 네트워크 시운전 및 구성을 제공합니다. 그 결과 현장에서 근본 원인 분석 및 유지 관리가 단순화되어 소프트웨어 업데이트가 더 빨라집니다.


이더넷 기반 솔루션의 장점을 설명드리면,


프로세스 자동화에서 기업, 제어 및 현장의 통신 방법으로 이더넷을 통합함으로써 복잡하고 전력이 많이 소모되는 게이트웨이의 필요성이 제거되어, 레거시 설치의 비용과 복잡성이 크게 줄어들게 됩니다.

프로세스 자동화에는 지식 기반 문제도 있습니다. 은퇴를 통해 기술자와 엔지니어는 인력을 떠나 HART® 또는 필드 버스 통신 시스템을 사용하여 4mA ~ 20mA의 설치를 배포, 디버깅 및 유지 관리하는 방법에 대한 자세한 지식을 필요로 하지만, 10BASE-T1L을 통해 대학 졸업생은 이러한 레거시 기술에 익숙하지 않지만 이더넷 기반 기술에 매우 익숙하며 이더넷 기반 네트워킹 솔루션을 빠르게 늘릴 수 있습니다.


프로세스 자동화 : 미래의 원활한 이더넷 연결로의 전환도 중요한 장점입니다.


HART와의 4mA ~ 20mA 연결은 수년 동안 프로세스 자동화 애플리케이션에 성공적으로 배포되었으며 하룻밤 사이에 사라지지 않는 입증 된 강력한 솔루션입니다.
10BASE-T1L은 기존 4mA ~ 20mA 연결 기기에서 브라운 필드 이더넷으로의 전환이 가능하여, 기존 4mA ~ 20mA 기기와 공존합니다.

지금까지 10BASE-T1L에 대한 간략한 설명을 드렸습니다. 관심 있는 분들의 많은 참여 부탁드립니다.
ADI 김령모 차장
