ADI, 초광대역 기능 제공하는 쿼드밴드 VCO 3종 발표
기사입력2020.12.04 11:55고성능 측정 장비 및 방위 분야에 적합
오실레이터 탑재로 하위 고조파 톤 없어
아나로그디바이스(ADI)는 4일, 위상 잡음 성능을 저하하지 않고 광대역 기능을 제공하는 쿼드밴드 전압 제어 오실레이터(VCO) 제품군을 출시한다고 밝혔다.
새로운 △HMC8074 △HMC8362 △HMC8364 쿼드밴드 VCO는 기본 주파수 범위가 8.3GHz~26.6GHz인 초광대역 기능을 제공하여 협대역 VCO보다 더 넓은 RF 응답 특성과 더 많은 주파수 유연성을 지원한다. 또한, 전압 오버슈트 없이 VCO 대역 사이의 전환 시간이 짧다.
기존 싱글밴드 광대역 VCO보다 낮은 위상 잡음을 제공하며, 더 낮은 튜닝 전압과 더 좁은 감도 대 주파수 특성으로 루프 필터 설계의 복잡성을 줄였다. 전류 소비를 통상 60mA 수준으로 낮게 유지하며, 오실레이터가 기본적으로 탑재되어, 디바이스의 체배 효과로 인한 하위 고조파 톤 발생이 전혀 없다.
고성능 측정 장비와 항공우주 및 방위 애플리케이션에 적합한 3종의 신규 쿼드밴드 VCO는 소형 40핀 6 × 6mm LFCSP SMT 패키지로 제공된다.
관련뉴스
통신·계측 시스템에 적합한 광대역 합성기 선택하기
높은 대역폭과 빠른 데이터 속도에 대한 요구와 함께 시스템 주파수 및 변조 속도에 대한 요구 역시 계속해서 높아지고 있다. 저전력 특성도 중요해졌다. 이제 개발자는 전기적 성능이나 기능을 희생하지 않으면서 이러한 요구들을 충족해야 한다. ADI의 마이크로파 광대역 합성기인 ADF5610은 이를 위해 PLL과 VCO을 통합했다.
2020.04.17by 이수민 기자

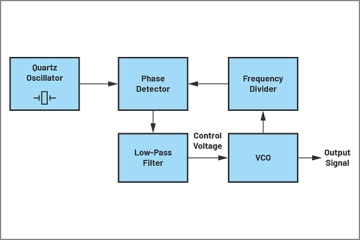

고전압 PLL 주파수 합성기 회로로 VCO 구동하기
