1. 배경: 드라이브 효율이 시스템 효율을 결정한다

산업 현장의 전기모터가 소비하는 전력은 2030년 약 9500 TWh에 이를 것으로 전망되며, 이는 전 세계 전력 수요의 약 30%에 해당한다. 발표 자료에 따르면 전기 모터 드라이브 시스템에서 약 10%의 에너지를 절감하면 2030년 전 세계 전기차의 전력 수요를 충당할 수 있는 규모가 된다. 그러나 2025년 기준 전 세계에 설치된 모터 약 8.2억 대 가운데 범용 드라이브와 함께 운용되는 비율은 26%에 그친다.

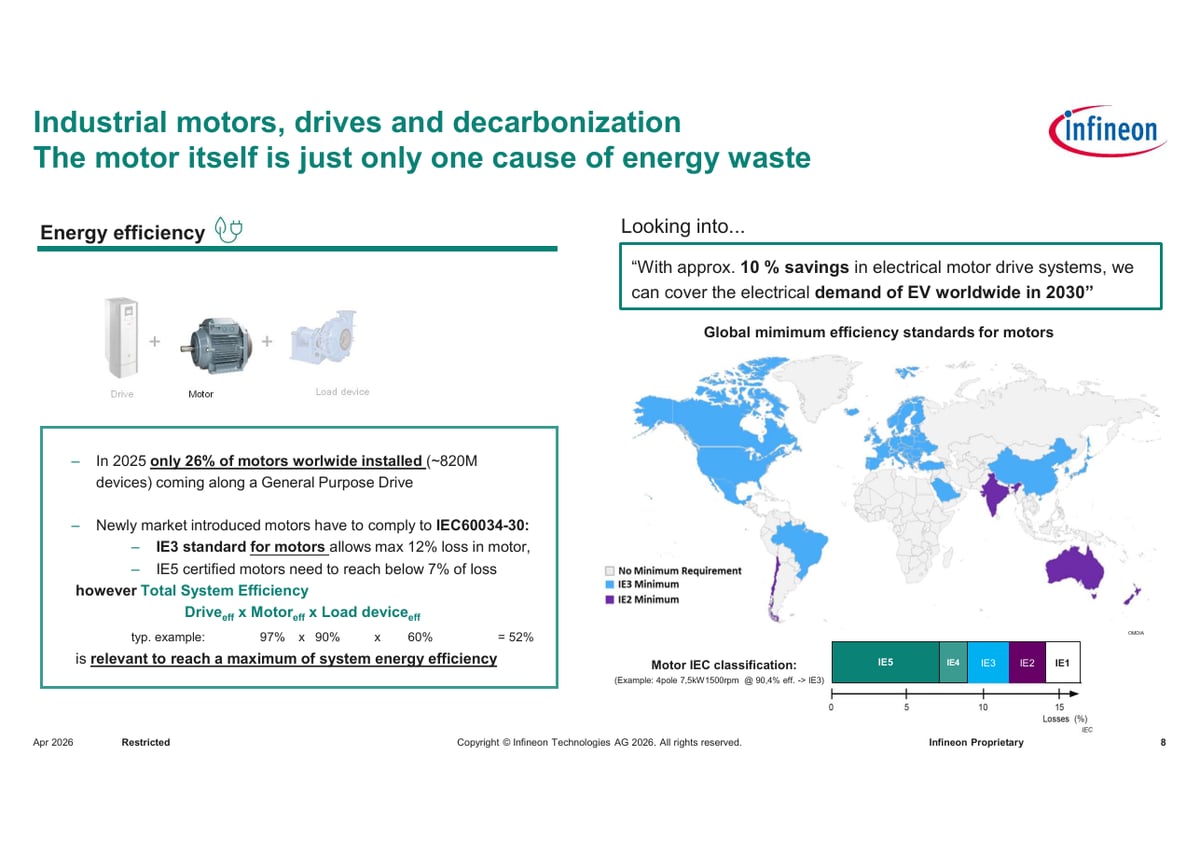

규제는 모터 단품을 향해 먼저 움직였다. 신규 출시 모터는 IEC 60034-30을 준수해야 하며, IE3 등급은 모터 손실을 최대 12%로, IE5 등급은 7% 미만으로 제한한다. 그러나 모터는 에너지 낭비의 한 원인일 뿐이다. 실제로 의미 있는 지표는 드라이브 효율, 모터 효율, 부하기기 효율의 곱으로 정의되는 총 시스템 효율이다. 발표 자료의 예시에서는 97% x 90% x 60%의 곱으로 시스템 효율이 52%에 머문다. 그림 1 이 이 관계를 보여준다.

그래서 질문은 다음과 같이 좁혀진다. 서보, 범용, 중전압 드라이브라는 서로 다른 요구 조건과 비용·가용성 제약 아래에서, 어떤 전력 반도체와 설계 선택이 총 시스템 효율을 끌어올리는가. 이것이 본 백서를 관통하는 사항이다.

2. 응용별 요구사항: 하나의 기술 기반, 서로 다른 제약

산업용 드라이브는 동일한 기술 기반을 공유하지만 응용 초점과 요구사항이 다르다. 서보 드라이브는 로봇, 물류 처리, 공작 기계에 쓰이며 약 50 W에서 315 kW 범위에서 높은 위치 정확도, 빠른 응답, 오버슈트 없는 제어, 기능 안전을 요구한다. 범용 드라이브(GPD)는 펌프와 팬, 공정 자동화, 크레인, 선박용 구동에 쓰이며 100 W에서 1250 kW를 포괄하고 가격 대비 성능과 높은 효율이 우선한다. 중전압 드라이브는 250 kW에서 36 MW에 이르며 긴 수명 주기, 신속한 수리, 이중화가 핵심이다. 요구가 다르므로 인버터 설계의 출발점인 소자와 등급 선택도 달라진다.

표 1 은 범용 드라이브와 서보 드라이브의 인버터 요구사항을 비교한 것이다. 두 유형 공통으로 dv/dt는 5 kV/µs 이하로 제한되며, IGBT 기준 약 8 µs 수준의 고속 단락 검출이 요구된다.

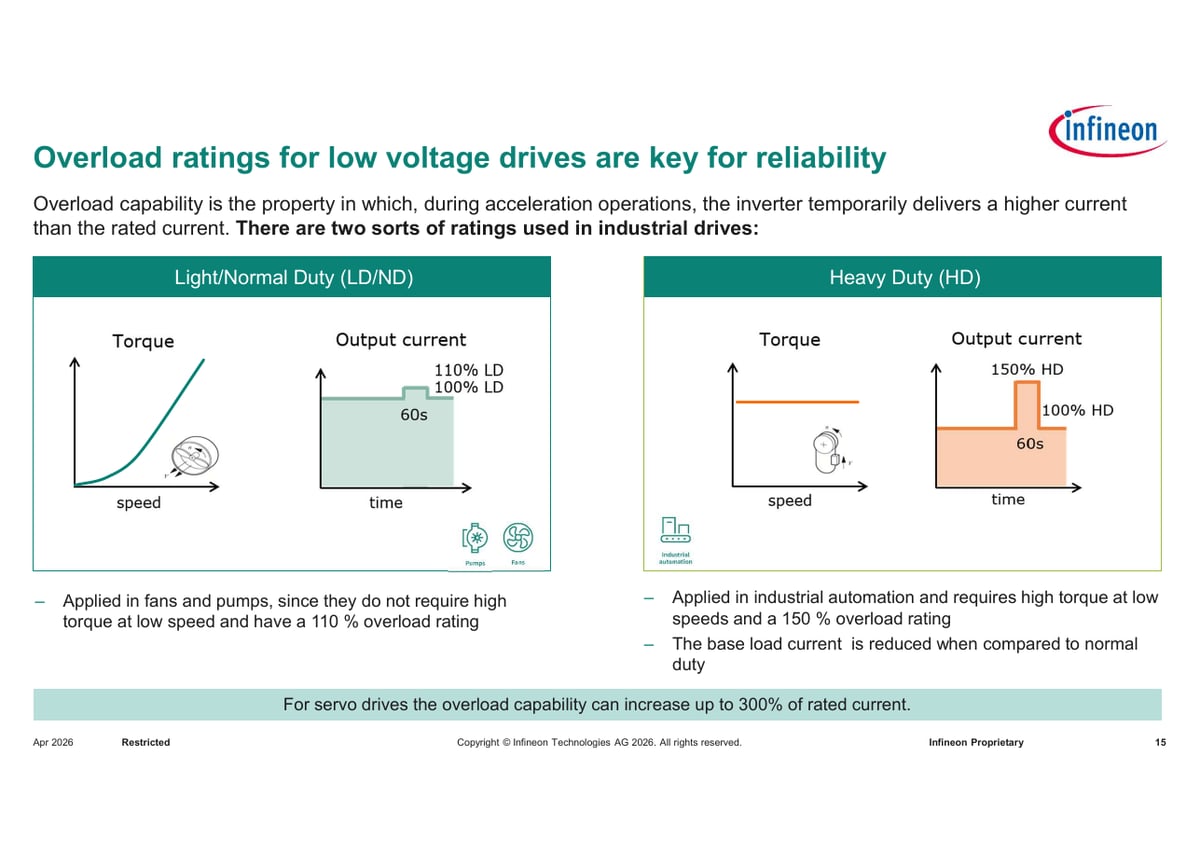

과부하 등급은 신뢰성을 좌우한다. 과부하 능력은 가속 구간에서 인버터가 정격보다 높은 전류를 일시적으로 공급하는 능력이다. 팬과 펌프처럼 저속에서 높은 토크가 필요 없는 부하는 110% 등급의 라이트 듀티로 충분하지만, 산업 자동화는 저속 고토크가 필요하므로 150% 등급의 헤비 듀티를 쓰며 그 대가로 기저 부하 전류가 노멀 듀티보다 낮게 설정된다. 서보 드라이브는 정격의 300%까지 과부하를 요구하는 경우가 있다. 그 결과 과부하 등급이 높을수록 반복적인 접합 온도 상승을 견디는 소자 특성이 선택 기준이 된다. 그림 2 가 두 등급의 전류 프로파일을 보여준다.

3. 인버터의 구성: 전력 변조기를 중심으로 한 네 블록

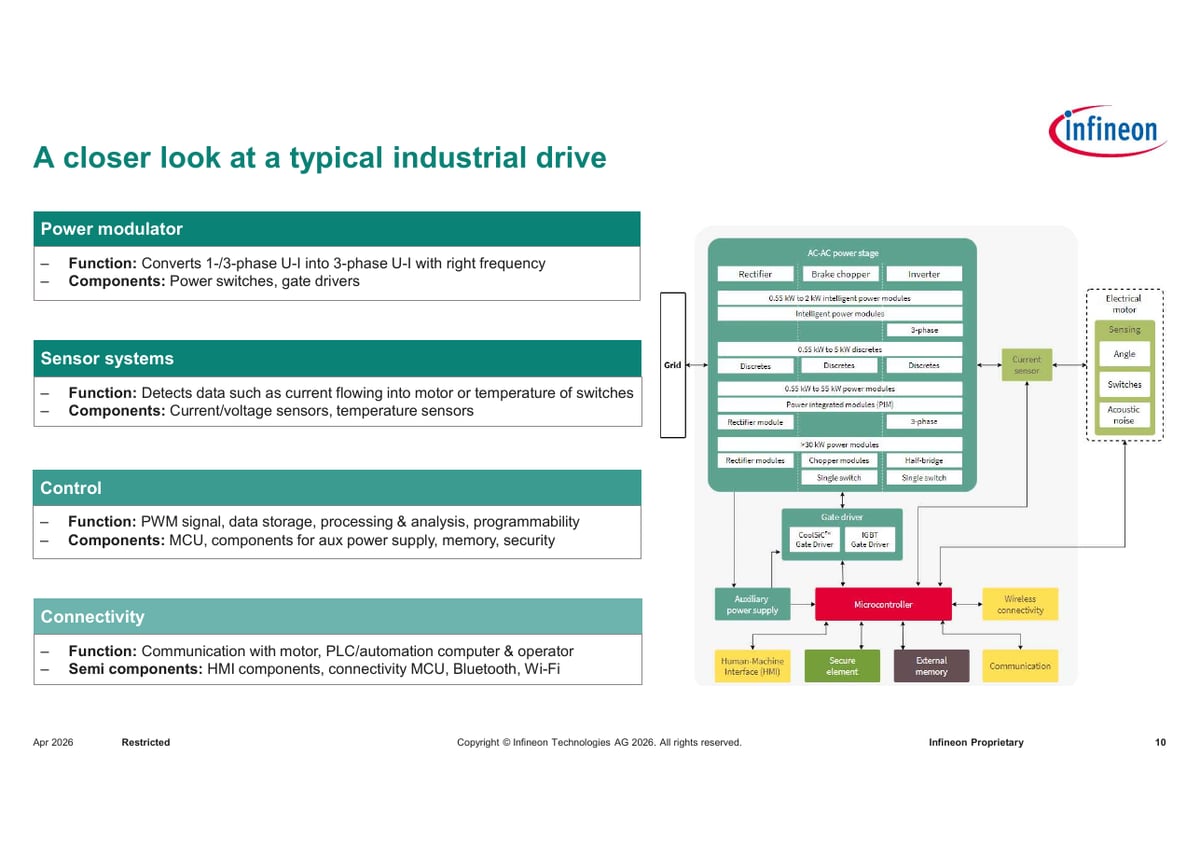

효율을 다루려면 손실과 비용이 모이는 위치부터 확인해야 한다. 일반적인 산업용 드라이브는 네 블록으로 구성된다. 전력 변조기는 단상 또는 3상 입력을 원하는 주파수의 3상 출력으로 변환하며 파워 스위치와 게이트 드라이버로 이루어진다. 센서 시스템은 모터로 흐르는 전류와 스위치 온도 등을 감지해 제어와 고장 감시의 근거를 제공한다. 제어 블록은 MCU, 보조 전원, 메모리, 보안 소자로 PWM 신호 생성과 데이터 처리를 담당하고, 커넥티비티 블록은 모터, PLC/자동화 컴퓨터, 운영자와의 통신을 맡는다. 그림 3 의 블록도가 이 구성을 보여준다.

발표 자료에 따르면 전력(모터 제어) 반도체가 드라이브 반도체 시스템 가치의 80%를 차지한다. 따라서 인버터 설계의 핵심 결정은 전력 변조기에 모인다. 설계는 다섯 가지 질문의 연쇄로 정리된다. 응용이 무엇인가, RMS 전류와 모터 전력은 얼마인가, AC/DC 전압은 얼마인가, 토폴로지는 무엇인가, 스위칭 주파수는 얼마인가. 이 답이 정해지면 소자 기술과 패키지의 후보가 좁혀진다.

4. 스위칭 기술의 선택: IGBT, SiC, GaN

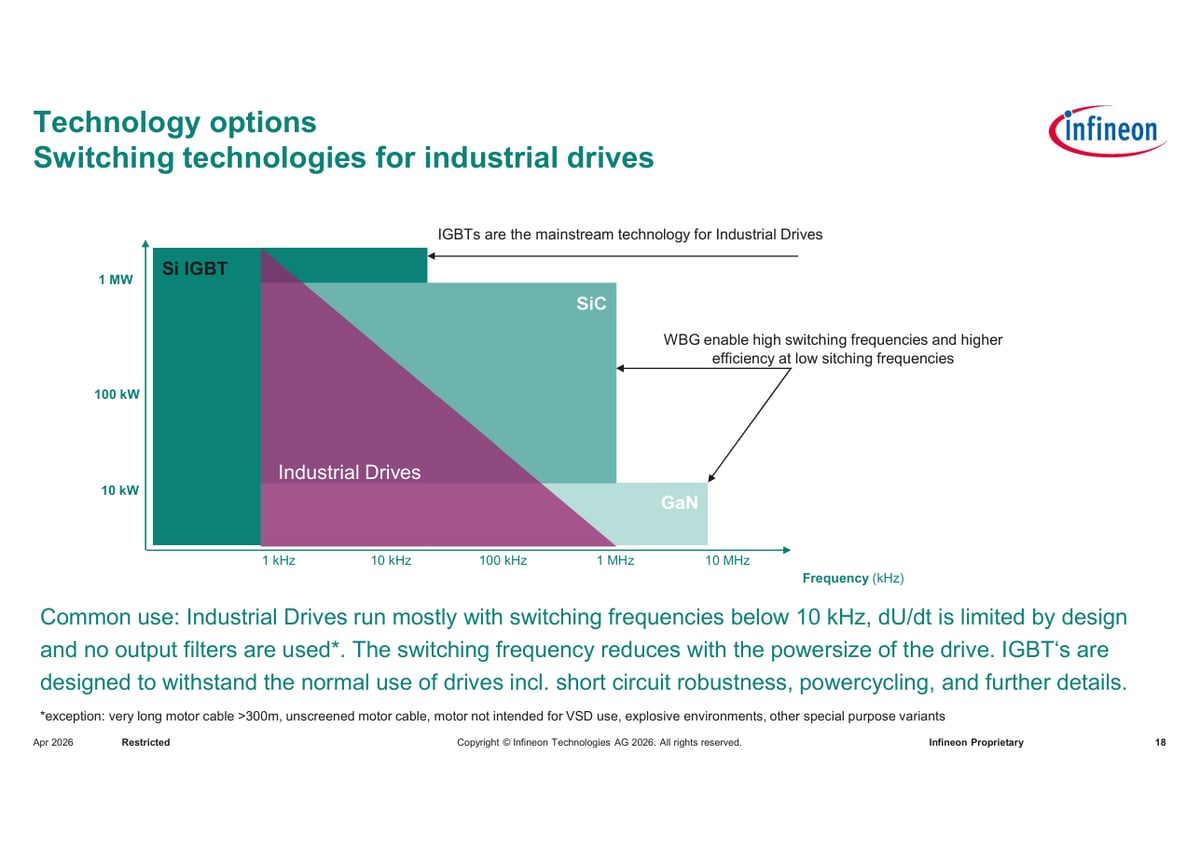

산업용 드라이브는 대부분 10 kHz 이하의 스위칭 주파수로 운전되고, dv/dt는 설계로 제한되며, 통상 출력 필터를 쓰지 않는다(예외: 300 m를 넘는 매우 긴 모터 케이블, 비차폐 모터 케이블, 가변속 구동용이 아닌 모터, 방폭 환경 등 특수 조건). 전력 용량이 커질수록 스위칭 주파수는 낮아진다. 이 운전 조건에서 Si IGBT는 단락 내량과 파워 사이클링을 포함한 드라이브의 통상 사용 조건을 견디도록 설계되어 있으므로 주류 기술로 남아 있다. 그림 4 가 전력과 주파수 평면에서 각 기술의 적용 영역을 보여준다.

그러나 와이드 밴드갭(WBG) 소자는 높은 스위칭 주파수를 가능하게 하고, 낮은 스위칭 주파수에서도 더 높은 효율을 제공한다. 전압 대역별로 보면 48 V DC 서보에는 Si MOSFET과 GaN이 적합하고, 230 V 이상 AC에서는 IGBT가 기본 선택이다. SiC는 설계 자유도가 크고 서보 드라이브에서 가치가 높지만 가격이 제약으로 작용해 전체 적용 속도는 느리며, 공간과 크기 제약을 풀고 빠른 스위칭과 높은 정밀도가 필요한 서보 설계에서 채택이 늘고 있다. GaN은 48 V 응용과 230 V 가전에서 출발해 모터 케이블이 없는 모터 일체형 팬·펌프(230 V) 같은 첫 산업 응용으로 확장 중이지만, 사용 가능한 전압 등급과 모듈 패키지가 아직 제한적이고 690 V AC 범용 드라이브용으로는 제공되지 않는다.

정리하면 선택의 축은 명확하다. 검증된 신뢰성과 비용이 우선이면 IGBT, 같은 냉각 조건에서 효율 여유를 성능이나 소형화로 바꾸려면 SiC, 저전압 일체형 설계에서 통합도를 높이려면 GaN이다. 각 선택은 각각 스위칭 손실, 소자 가격, 가용 전압·패키지 범위를 대가로 치른다.

5. TRENCHSTOP IGBT7: 드라이브 운전 조건에 맞춘 실리콘의 개선

범용 드라이브의 표준 소자가 IGBT라면, 문제는 드라이브 고유의 운전 조건에 실리콘을 얼마나 맞출 수 있는가이다. TRENCHSTOP IGBT7은 이 요구에 맞춰 네 가지를 바꿨다. 첫째, 드라이브는 반복적인 단시간 과부하 운전을 요구하므로 최대 접합 온도를 IGBT4의 150°C에서 175°C로 올렸다. 둘째, 산업 드라이브가 중간 수준의 스위칭 주파수로 동작한다는 점을 겨냥해 온 상태 전압을 IGBT4 대비 약 20% 낮췄고, 그 결과 전도 손실이 지배적인 운전 영역에서 손실이 크게 줄었다. 셋째, 게이트 저항(RG) 조정으로 dv/dt를 가변할 수 있는 제어성을 제공해 모터 절연 요구와 EMI 한계에 맞출 수 있게 했다. 넷째, EC7 이미터 제어 다이오드는 이전 세대 EC4 대비 순방향 전압을 100 mV 낮추고 역회복 손실을 줄였으며, 소프트니스 개선으로 인버터의 EMI 특성에 기여한다.

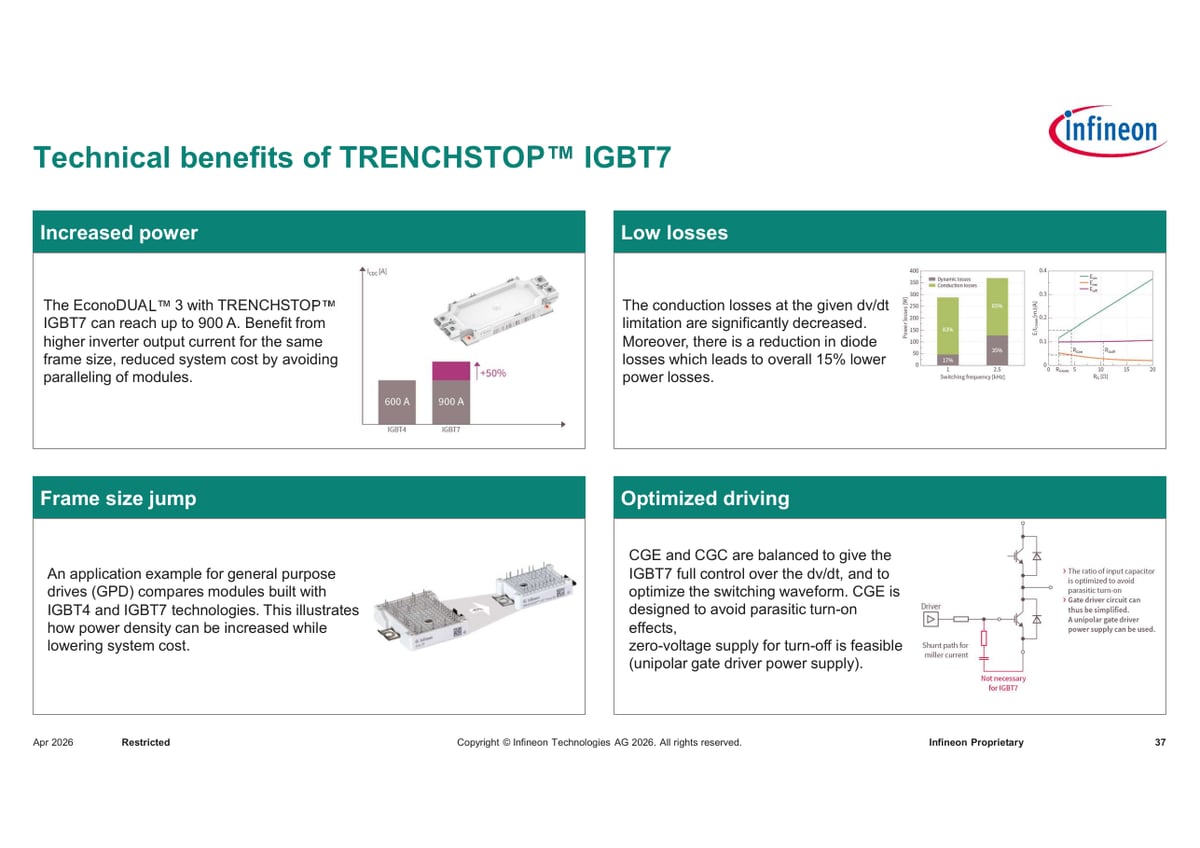

이 특징들이 시스템 수준에서 만드는 결과는 전력 밀도다. EconoDUAL 3 모듈 기준 출력 전류는 900 A까지 도달해 동일 프레임 크기에서 더 높은 인버터 출력 전류를 얻고, 모듈 병렬 구성을 피함으로써 시스템 비용을 줄인다. 주어진 dv/dt 제한 조건에서 전도 손실과 다이오드 손실이 함께 줄어 전체 전력 손실은 약 15% 낮아진다. 입력 커패시턴스(CGE, CGC)의 균형 설계로 기생 턴온을 피하고 0 V 전압 턴오프가 가능해 단극성 게이트 드라이버 전원을 쓸 수 있으므로 드라이버 회로도 단순해진다. 그림 5 가 이 이점을 요약한다.

기존 IGBT4 기반 설계에서의 이행 경로도 확인되었다. 웨비나 Q&A에 따르면 IGBT7로 교체할 때 게이트 드라이버나 보호 회로의 변경은 크게 필요하지 않으며, 다만 스위칭 최적화를 위해 게이트 저항 값 등의 조정이 필요한 것으로 판단된다. 즉 회로 재설계가 아니라 파라미터 재튜닝 수준의 이행으로 볼 수 있다.

6. SiC와 GaN: 효율 여유를 설계 자유도로 바꾸는 선택

6.1 CoolSiC MOSFET: 손실 여유의 세 가지 사용처

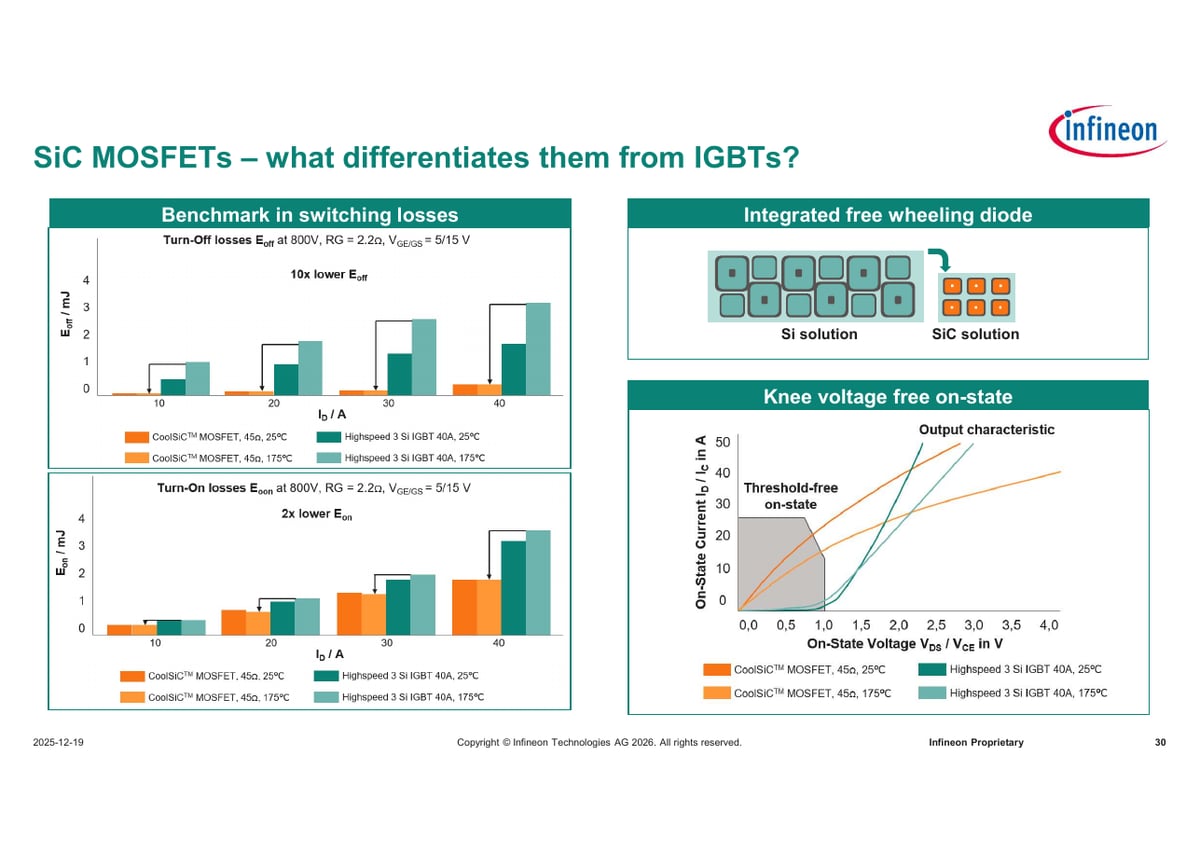

SiC MOSFET이 IGBT와 다른 출발점은 손실 구조다. 동일 비교 조건(800 V, RG 2.2 Ω, VGE/GS 5/15 V)에서 CoolSiC MOSFET의 턴오프 손실은 비교 대상 Si IGBT의 10분의 1, 턴온 손실은 2분의 1 수준이다. 또한 출력 특성에 문턱 전압이 없어 낮은 출력 전류 영역에서 전도 손실이 작고, 환류 다이오드가 소자에 통합되어 별도 다이오드 칩이 불필요하다. 그림 6 이 이 비교를 보여준다.

이 손실 여유는 세 방향 중 하나로 쓸 수 있다. 같은 출력 전력과 총 손실에서 스위칭 주파수를 올려 수동 소자를 줄이거나, 같은 주파수와 손실에서 출력 전력을 높이거나, 같은 주파수와 출력에서 손실을 줄여 수명 개선 또는 냉각 절감을 얻는 것이다(세 경우 모두 동일 냉각 조건 전제). 세 축을 동시에 극대화할 수는 없으므로, 어느 축에 여유를 배분할지가 Si에서 SiC로 이행할 때의 핵심 설계 결정이 된다. 최신 세대인 CoolSiC G2는 온 저항과 스위칭 전하량의 곱으로 정의되는 성능 지수(FOM)를 추가로 개선했다.

6.2 CoolGaN: 저전압 일체형 설계를 향한 통합

고전압 CoolGaN 패밀리는 네 갈래로 구성된다. 60 V에서 700 V까지의 노멀리 오프 소자인 CoolGaN Transistor, 두 게이트를 독립적으로 절연 제어해 양방향으로 전압을 차단하는 모놀리식 양방향 스위치 CoolGaN BDS, 무손실 전류 감지와 보호 기능을 통합한 CoolGaN Smart, 그리고 GaN 트랜지스터와 지능형 게이트 드라이버를 통합한 CoolGaN Drive다. 기존에 Si 스위치 두 개로 구성하던 양방향 스위치를 BDS 하나로 대체할 수 있다는 점은 회로 단순화로 이어진다.

중전압 CoolGaN G5는 G3 대비 온 저항과 면적의 곱(RDS(on) x A)을 약 35% 줄였고 쇼트키 다이오드를 모놀리식으로 통합했다. p-n 접합이 없어 역회복이 없으므로 높은 스위칭 주파수에서 데드타임 손실이 크게 줄어든다. 발표 자료의 예비 데이터에서는 48 V 입력 12 V 출력 벅 컨버터, 500 kHz, 데드타임 50 ns, 10 A 조건에서 효율이 96.8%에서 97.3%로 올라 손실 15% 감소와 소자 온도 10% 저하를 보였다. 다만 이는 드라이브 인버터가 아닌 DC-DC 조건의 데이터이며, 산업 드라이브에서의 GaN은 전압 등급과 모듈 패키지 가용성이 제한된 도입 초기 단계로 보아야 한다.

7. 개발 지원: 레퍼런스 디자인으로 검증 경로를 단축한다

기술 선택이 끝나도 검증 부담은 남는다. 이를 줄이기 위한 레퍼런스 디자인이 전력 구간별로 제공된다. 모터 일체형 서보용 REF-DR3KIMBGSIC2MA 는 열전도가 높은 절연 금속 기판(IMS) PCB에 1200 V 40 mΩ CoolSiC G2 MOSFET(TO263-7L, .XT 접합 기술)과 보강 절연 게이트 드라이버 1ED3122MC12H를 올려, 냉각 팬 없는 패시브 냉각과 직경 110 mm의 소형 풋프린트를 달성했으며 과전류 검출 기능을 포함한다.

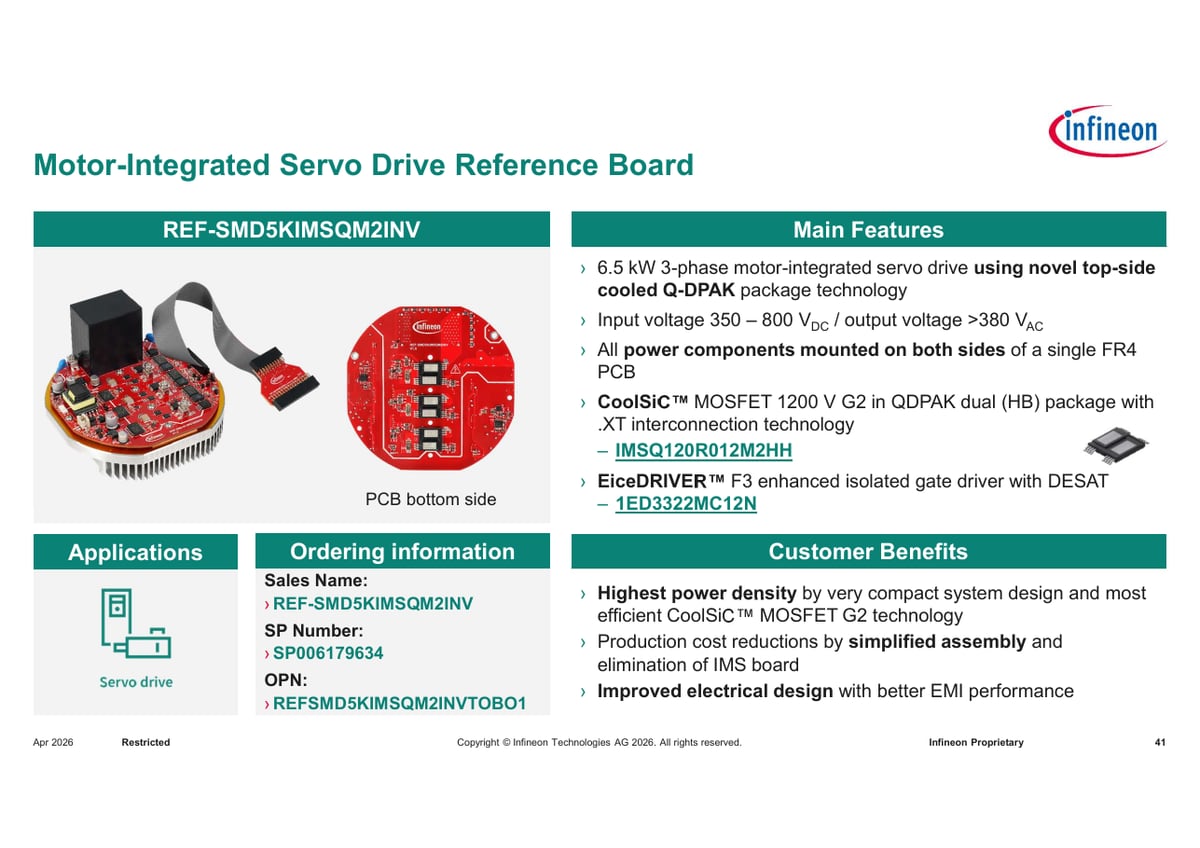

REF-SMD5KIMSQM2INV 는 6.5 kW 3상 모터 일체형 서보 드라이브 레퍼런스 보드로, 입력 350~800 VDC, 출력 380 VAC 초과 조건에서 톱사이드 쿨링 QDPAK 듀얼(하프브리지) 패키지의 1200 V CoolSiC G2 MOSFET(IMSQ120R012M2HH)과 DESAT 보호를 갖춘 절연 게이트 드라이버(1ED3322MC12N)를 사용한다. 모든 전력 부품을 단일 FR4 PCB 양면에 실장해 IMS 보드를 제거했고, 그 결과 조립이 단순해져 생산 비용이 줄고 EMI 특성이 개선된 전기 설계를 얻었다. 그림 7 이 이 보드를 보여준다.

더 큰 용량의 범용 드라이브에는 22 kW급 REF-22K-GPD-INV-EASY3B 가 있다. 3상 400 V AC 계통용 산업 모터 드라이브로, EASY IGBT 파워 모듈(FP100R12W3T7_B11), XENSIV 전류 센서(TLI4971-A120T5), EiceDRIVER 게이트 드라이버(1ED3240MC12H), 보조 전원용 1.7 kV SiC MOSFET(IMBF170R1K0M1), XMC4800/XMC4300 마이크로컨트롤러를 통합해 전력, 센서, 제어, 커넥티비티를 한 보드에서 검증할 수 있다. 이 밖에 새로 출시된 EiceDRIVER Enhanced X3 Analog(1ED34xx) 계열은 UL 1577 기준 5.7 kV(rms) 절연, 액티브 밀러 클램프, 외부 저항으로 조정 가능한 DESAT 필터·블랭킹 시간을 제공하며, 평가 보드가 준비되어 있어 선행 테스트로 개발 기간을 줄일 수 있다.

8. 적용 경계와 결론

적용 경계를 명확히 해 둔다. 본 백서의 기술 선택 지침은 스위칭 주파수 10 kHz 이하, dv/dt 5 kV/µs 이하로 설계가 제한되고 출력 필터를 쓰지 않는 통상적인 산업 드라이브 운전을 전제로 한다. 300 m를 넘는 모터 케이블, 비차폐 케이블, 가변속 구동을 전제로 하지 않은 모터, 방폭 환경 등 특수 조건에서는 별도 검토가 필요하다. GaN은 산업용 전압 등급과 모듈 패키지 가용성이 제한되며 690 V AC 범용 드라이브에는 제공되지 않는다. SiC는 230 V급에서 가격이 제약 요인으로 남아 있다. 또한 Q&A에서 확인된 바와 같이 CIPOS Tiny는 신규 라인업이 아니라 기존 라인업에 대한 소개이며, 신규 라인업은 아직 추가되지 않았다.

이 경계 안에서 처음의 긴장으로 돌아간다. 총 시스템 효율 52%라는 예시가 보여주듯 모터 단품 규제만으로는 효율 문제가 풀리지 않는다. 드라이브 보급(설치 모터의 26%만 드라이브와 함께 운용)과 드라이브 내부의 소자 선택이 함께 움직여야 한다. 그 선택지는 다음과 같이 정리된다. 반복 과부하와 스위칭 속도 제어가 요구되는 주류 응용에는 IGBT7, 같은 냉각 조건에서 손실 여유를 주파수·출력·냉각 중 원하는 축으로 배분하려는 서보 중심 응용에는 CoolSiC MOSFET, 모터 일체형 저전압 응용의 통합 설계에는 CoolGaN이다. 레퍼런스 디자인과 게이트 드라이버, 전류 센서, 마이크로컨트롤러 포트폴리오는 이 선택을 실제 설계로 옮기는 검증 경로를 제공한다. 모터 드라이브 시스템에서의 10% 절감이 전 세계 전기차 전력 수요에 해당한다는 출발점의 수치는, 이 선택이 개별 장비의 부품 선정을 넘어 시스템 효율의 문제임을 보여준다.
